LTC2632-12技术文档下载:
LTC2632-12技术文档产品手册下载
LTC2632-12 - 典型应用图例:

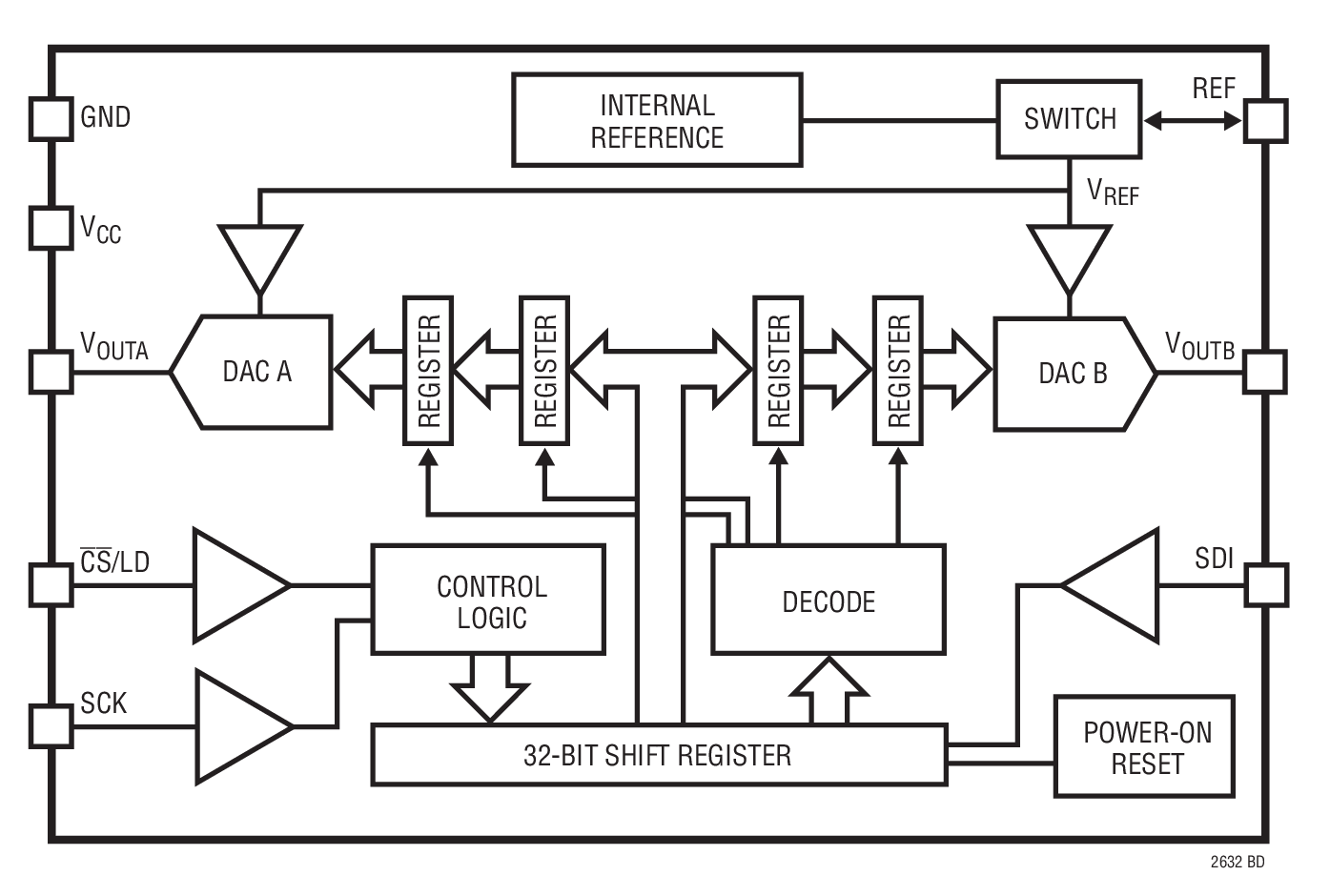

LTC2632-12典型应用图例一

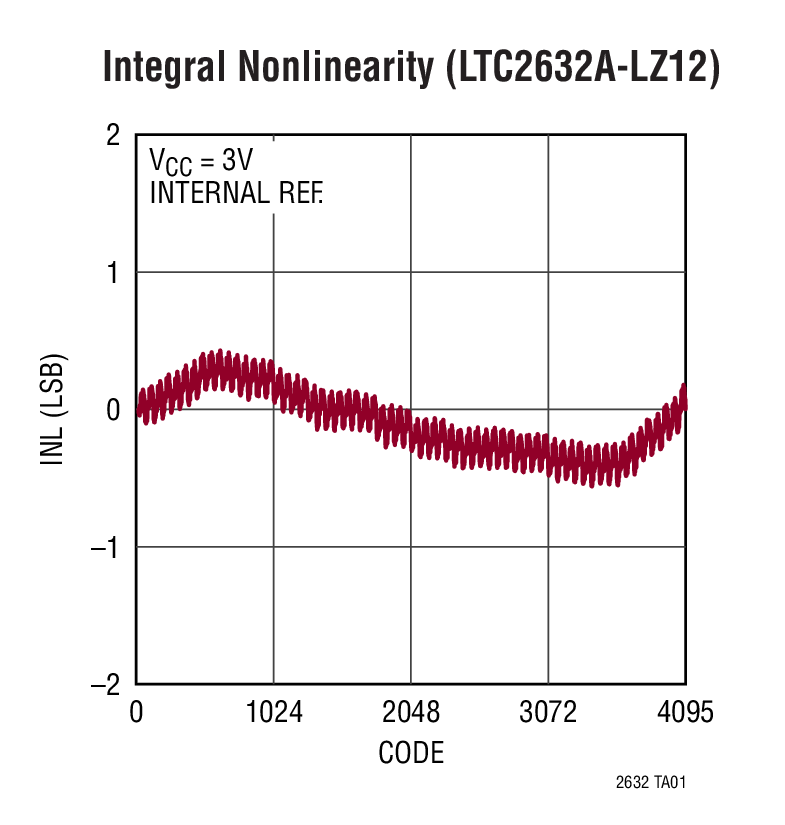

LTC2632-12典型应用图例二
LTC2632-12 - 封装图解:

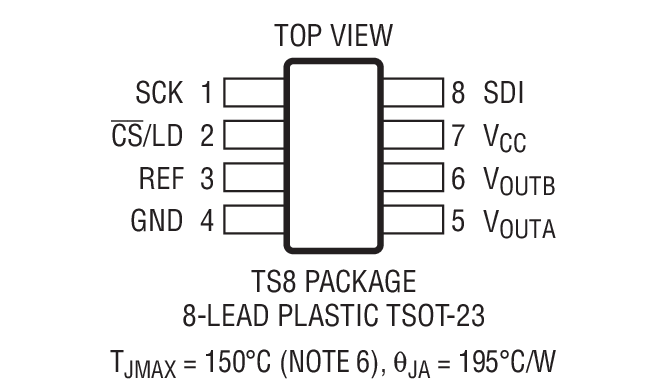

LTC2632-12封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2632-12介绍
LTC2632-12 - LTC2632-12是具 10ppm/°C 基准的双通道 12 / 10 / 8位 SPI Vout DAC

LTC2632-12是Linear公司的一款电压输出 DAC产品,LTC2632-12是具 10ppm/°C 基准的双通道 12 / 10 / 8位 SPI Vout DAC,本站介绍了LTC2632-12的封装应用图解、特点和优点、功能等,并给出了与LTC2632-12相关的凌力尔特元器件型号供参考。

LTC2632-12 - 具 10ppm/°C 基准的双通道 12 / 10 / 8位 SPI Vout DAC

LTC2632 - 具 10ppm/°C 基准的双通道 12 / 10 / 8位 SPI Vout DAC - Linear Technology(凌力尔特)

功能描述

LTC2632 是一个双通道 12 位、10 位和 8 位电压输出 DAC 系列,具有一个集成、高准确度、低漂移基准,采用 8 引脚 TSOT-23 封装。它内置轨至轨输出缓冲器,并保证具有单调特性。

LTC2632-L 具有一个2.5V 的全标度输出,并采用 2.7V 至 5.5V 的单工作电源。LTC2632-H 具有一个 4.096V 的全标度输出,并采用 4.5V 至 5.5V 的单工作电源。每个 DAC 也可以采用一个外部基准来运作,该外部基准负责将 DAC 全标度输出设定为外部基准电压。

这些 DAC 通过一个简单的 SPI / MICROWIRE 兼容型三线式串行接口进行通信,该接口在高达 50MHz 的时钟频率下运作。LTC2632内置了一个上电复位电路。提供了在上电之后于内部基准模式中复位至零标度或复位至中间标度、或于外部基准模式中复位至中间标度的选项。

特点
  • 集成型精准基准 2.5V 全标度 10ppm/°C (LTC2632-L) 4.096V 全标度 10ppm/°C (LTC2632-H)
  • 最大 INL 误差:±1LSB (LTC2632A-12)
  • 低噪声:0.75mVP-P (0.1Hz 至 200kHz)
  • 在 -40°C 至 125°C 的汽车温度范围内保证单调特性
  • 可选的内部或外部基准
  • 2.7V 至 5.5V 电源范围 (LTC2632-L)
  • 低功率操作:0.4mA (在 3V)
  • 上电复位至零标度 / 中间标度
  • 双缓冲数据锁存器
  • 8 引脚 ThinSOTTM 封装
  • 应用
  • 移动通信
  • 过程控制和工业自动化
  • 自动测试设备
  • 便携式设备
  • 汽车
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2632ACTS8-HI12#PBF SOT-23 C $4.50
    LTC2632ACTS8-HI12#TRMPBF SOT-23 C $4.50 $3.20
    LTC2632ACTS8-HI12#TRPBF SOT-23 C $3.15
    LTC2632ACTS8-HZ12#PBF SOT-23 C $4.50
    LTC2632ACTS8-HZ12#TRMPBF SOT-23 C $4.50 $3.20
    LTC2632ACTS8-HZ12#TRPBF SOT-23 C $3.15
    LTC2632ACTS8-LI12#PBF SOT-23 C $4.50
    LTC2632ACTS8-LI12#TRMPBF SOT-23 C $4.50 $3.20
    LTC2632ACTS8-LI12#TRPBF SOT-23 C $3.15
    LTC2632ACTS8-LX12#PBF SOT-23 C $4.50
    LTC2632ACTS8-LX12#TRMPBF SOT-23 C $4.50 $3.20
    LTC2632ACTS8-LX12#TRPBF SOT-23 C $3.15
    LTC2632ACTS8-LZ12#PBF SOT-23 C $4.50
    LTC2632ACTS8-LZ12#TRMPBF SOT-23 C $4.50 $3.20
    LTC2632ACTS8-LZ12#TRPBF SOT-23 C $3.15
    LTC2632AHTS8-HI12#PBF SOT-23 H $5.63
    LTC2632AHTS8-HI12#TRMPBF SOT-23 H $5.63 $3.99
    LTC2632AHTS8-HI12#TRPBF SOT-23 H $3.94
    LTC2632AHTS8-HZ12#PBF SOT-23 H $5.63
    LTC2632AHTS8-HZ12#TRMPBF SOT-23 H $5.63 $3.99
    LTC2632AHTS8-HZ12#TRPBF SOT-23 H $3.94
    LTC2632AHTS8-LI12#PBF SOT-23 H $5.63
    LTC2632AHTS8-LI12#TRMPBF SOT-23 H $5.63 $3.99
    LTC2632AHTS8-LI12#TRPBF SOT-23 H $3.94
    LTC2632AHTS8-LX12#PBF SOT-23 H $5.63
    LTC2632AHTS8-LX12#TRMPBF SOT-23 H $5.63 $3.99
    LTC2632AHTS8-LX12#TRPBF SOT-23 H $3.94
    LTC2632AHTS8-LZ12#PBF SOT-23 H $5.63
    LTC2632AHTS8-LZ12#TRMPBF SOT-23 H $5.63 $3.99
    LTC2632AHTS8-LZ12#TRPBF SOT-23 H $3.94
    LTC2632CTS8-HI10#PBF SOT-23 C $2.67
    LTC2632CTS8-HI10#TRMPBF SOT-23 C $2.67 $1.92
    LTC2632CTS8-HI10#TRPBF SOT-23 C $1.87
    LTC2632CTS8-HI12#PBF SOT-23 C $3.60
    LTC2632CTS8-HI12#TRMPBF SOT-23 C $3.60 $2.57
    LTC2632CTS8-HI12#TRPBF SOT-23 C $2.52
    LTC2632CTS8-HI8#PBF SOT-23 C $2.23
    LTC2632CTS8-HI8#TRMPBF SOT-23 C $2.23 $1.61
    LTC2632CTS8-HI8#TRPBF SOT-23 C $1.56
    LTC2632CTS8-HZ10#PBF SOT-23 C $2.67
    LTC2632CTS8-HZ10#TRMPBF SOT-23 C $2.67 $1.92
    LTC2632CTS8-HZ10#TRPBF SOT-23 C $1.87
    LTC2632CTS8-HZ12#PBF SOT-23 C $3.60
    LTC2632CTS8-HZ12#TRMPBF SOT-23 C $3.60 $2.57
    LTC2632CTS8-HZ12#TRPBF SOT-23 C $2.52
    LTC2632CTS8-HZ8#PBF SOT-23 C $2.23
    LTC2632CTS8-HZ8#TRMPBF SOT-23 C $2.23 $1.61
    LTC2632CTS8-HZ8#TRPBF SOT-23 C $1.56
    LTC2632CTS8-LI10#PBF SOT-23 C $2.67
    LTC2632CTS8-LI10#TRMPBF SOT-23 C $2.67 $1.92
    LTC2632CTS8-LI10#TRPBF SOT-23 C $1.87
    LTC2632CTS8-LI12#PBF SOT-23 C $3.60
    LTC2632CTS8-LI12#TRMPBF SOT-23 C $3.60 $2.57
    LTC2632CTS8-LI12#TRPBF SOT-23 C $2.52
    LTC2632CTS8-LI8#PBF SOT-23 C $2.23
    LTC2632CTS8-LI8#TRMPBF SOT-23 C $2.23 $1.61
    LTC2632CTS8-LI8#TRPBF SOT-23 C $1.56
    LTC2632CTS8-LX10#PBF SOT-23 C $2.67
    LTC2632CTS8-LX10#TRMPBF SOT-23 C $2.67 $1.92
    LTC2632CTS8-LX10#TRPBF SOT-23 C $1.87
    LTC2632CTS8-LX12#PBF SOT-23 C $3.60
    LTC2632CTS8-LX12#TRMPBF SOT-23 C $3.60 $2.57
    LTC2632CTS8-LX12#TRPBF SOT-23 C $2.52
    LTC2632CTS8-LX8#PBF SOT-23 C $2.23
    LTC2632CTS8-LX8#TRMPBF SOT-23 C $2.23 $1.61
    LTC2632CTS8-LX8#TRPBF SOT-23 C $1.56
    LTC2632CTS8-LZ10#PBF SOT-23 C $2.67
    LTC2632CTS8-LZ10#TRMPBF SOT-23 C $2.67 $1.92
    LTC2632CTS8-LZ10#TRPBF SOT-23 C $1.87
    LTC2632CTS8-LZ12#PBF SOT-23 C $3.60
    LTC2632CTS8-LZ12#TRMPBF SOT-23 C $3.60 $2.57
    LTC2632CTS8-LZ12#TRPBF SOT-23 C $2.52
    LTC2632CTS8-LZ8#PBF SOT-23 C $2.23
    LTC2632CTS8-LZ8#TRMPBF SOT-23 C $2.23 $1.61
    LTC2632CTS8-LZ8#TRPBF SOT-23 C $1.56
    LTC2632HTS8-HI10#PBF SOT-23 H $3.34
    LTC2632HTS8-HI10#TRMPBF SOT-23 H $3.34 $2.39
    LTC2632HTS8-HI10#TRPBF SOT-23 H $2.34
    LTC2632HTS8-HI12#PBF SOT-23 H $4.50
    LTC2632HTS8-HI12#TRMPBF SOT-23 H $4.50 $3.20
    LTC2632HTS8-HI12#TRPBF SOT-23 H $3.15
    LTC2632HTS8-HI8#PBF SOT-23 H $2.79
    LTC2632HTS8-HI8#TRMPBF SOT-23 H $2.79 $2.00
    LTC2632HTS8-HI8#TRPBF SOT-23 H $1.95
    LTC2632HTS8-HZ10#PBF SOT-23 H $3.34
    LTC2632HTS8-HZ10#TRMPBF SOT-23 H $3.34 $2.39
    LTC2632HTS8-HZ10#TRPBF SOT-23 H $2.34
    LTC2632HTS8-HZ12#PBF SOT-23 H $4.50
    LTC2632HTS8-HZ12#TRMPBF SOT-23 H $4.50 $3.20
    LTC2632HTS8-HZ12#TRPBF SOT-23 H $3.15
    LTC2632HTS8-HZ8#PBF SOT-23 H $2.79
    LTC2632HTS8-HZ8#TRMPBF SOT-23 H $2.79 $2.00
    LTC2632HTS8-HZ8#TRPBF SOT-23 H $1.95
    LTC2632HTS8-LI10#PBF SOT-23 H $3.34
    LTC2632HTS8-LI10#TRMPBF SOT-23 H $3.34 $2.39
    LTC2632HTS8-LI10#TRPBF SOT-23 H $2.34
    LTC2632HTS8-LI12#PBF SOT-23 H $4.50
    LTC2632HTS8-LI12#TRMPBF SOT-23 H $4.50 $3.20
    LTC2632HTS8-LI12#TRPBF SOT-23 H $3.15
    LTC2632HTS8-LI8#PBF SOT-23 H $2.79
    LTC2632HTS8-LI8#TRMPBF SOT-23 H $2.79 $2.00
    LTC2632HTS8-LI8#TRPBF SOT-23 H $1.95
    LTC2632HTS8-LX10#PBF SOT-23 H $3.34
    LTC2632HTS8-LX10#TRMPBF SOT-23 H $3.34 $2.39
    LTC2632HTS8-LX10#TRPBF SOT-23 H $2.34
    LTC2632HTS8-LX12#PBF SOT-23 H $4.50
    LTC2632HTS8-LX12#TRMPBF SOT-23 H $4.50 $3.20
    LTC2632HTS8-LX12#TRPBF SOT-23 H $3.15
    LTC2632HTS8-LX8#PBF SOT-23 H $2.79
    LTC2632HTS8-LX8#TRMPBF SOT-23 H $2.79 $2.00
    LTC2632HTS8-LX8#TRPBF SOT-23 H $1.95
    LTC2632HTS8-LZ10#PBF SOT-23 H $3.34
    LTC2632HTS8-LZ10#TRMPBF SOT-23 H $3.34 $2.39
    LTC2632HTS8-LZ10#TRPBF SOT-23 H $2.34
    LTC2632HTS8-LZ12#PBF SOT-23 H $4.50
    LTC2632HTS8-LZ12#TRMPBF SOT-23 H $4.50 $3.20
    LTC2632HTS8-LZ12#TRPBF SOT-23 H $3.15
    LTC2632HTS8-LZ8#PBF SOT-23 H $2.79
    LTC2632HTS8-LZ8#TRMPBF SOT-23 H $2.79 $2.00
    LTC2632HTS8-LZ8#TRPBF SOT-23 H $1.95
