LT5581 - 具 40dB 动态范围的 6GHz RMS 功率检波器

LT5581 - 具 40dB 动态范围的 6GHz RMS 功率检波器 - Linear Technology（凌力尔特）

功能描述

LT5581 是一款 10MHz 至 6GHz、低功率、单片式、精准 RMS 功率检波器。该 RMS 检波器运用一种专有方法来准确地测量具高达 12dB 峰均比调制信号的 -34dBm 至 +6dBm RF 功率 (在 2.14GHz)。它输出一个在线性刻度上与一个以 dBm 为单位的 RF 输入信号功率成比例的 DC 电压。LT5581 适合于众多 RF 标准的精准功率测量和控制，包括 GSM/EDGE、CDMA、CDMA2000、W-CDMA、TD-SCDMA、UMTS、LTE 和 WiMAX 等。最终的 DC 输出与一个片内 300Ω 电阻器相串联，该电阻器仅需利用单个片外电容器即可对输出调制纹波实施进一步的滤波处理。

特点

频率范围：10MHz 至 6GHz

高峰均比 (高达 12dB) 波形的准确功率测量

40dB 对数线性动态范围

在整个温度范围内提供了出色的准确度

快速响应时间：1μs (上升)，8μs (下降)

低功率：1.4mA (在 3.3V)

对数-线性 DC 输出与输入 RF 功率 (单位：dBm) 的关系

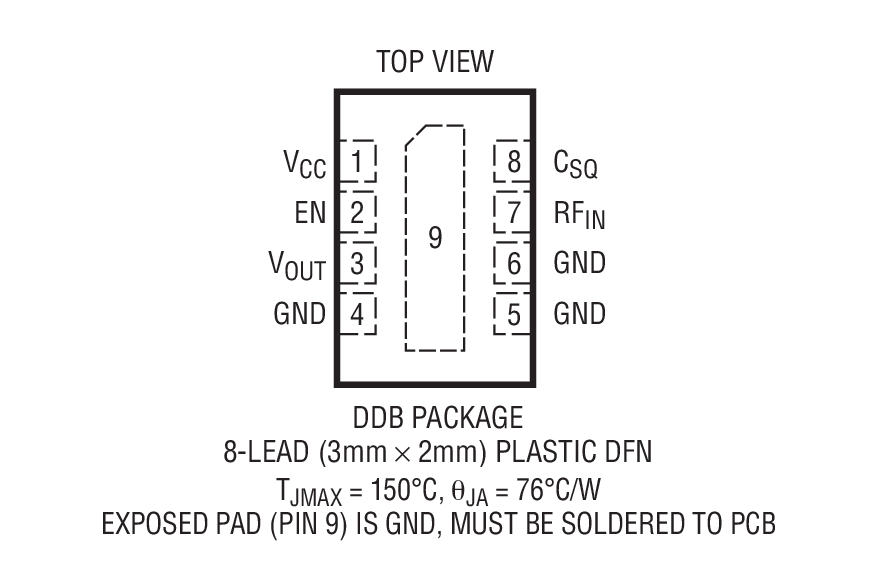

小外形 3mm x 2mm 8 引脚 DFN 封装

单端 RF 输入

应用

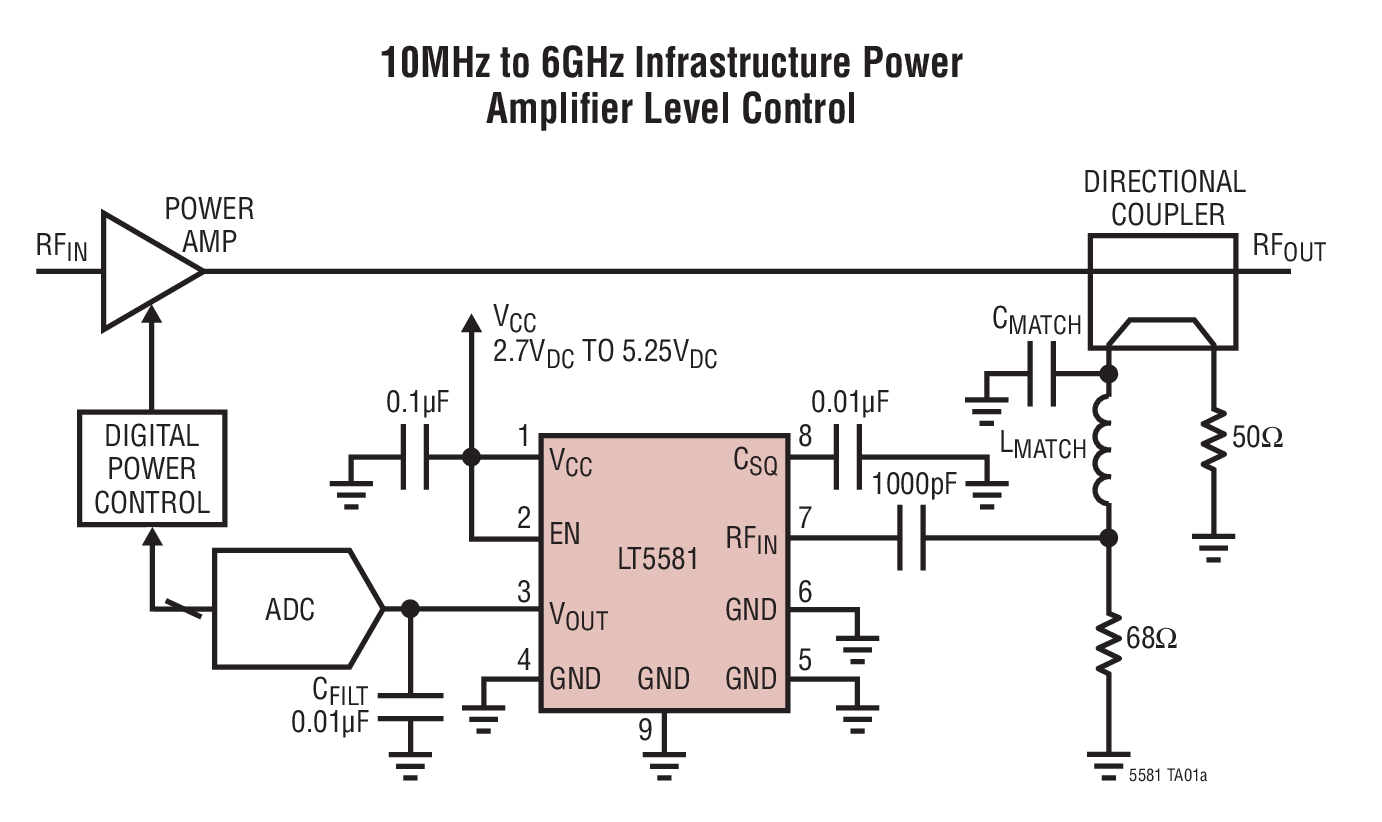

GSM/EDGE、CDMA、CDMA2000、W-CDMA、LTE、WiMAX RF 功率控制
