LT6654AHS6-2.5技术文档下载:
LT6654AHS6-2.5技术文档产品手册下载
LT6654AHS6-2.5 - 典型应用图例:

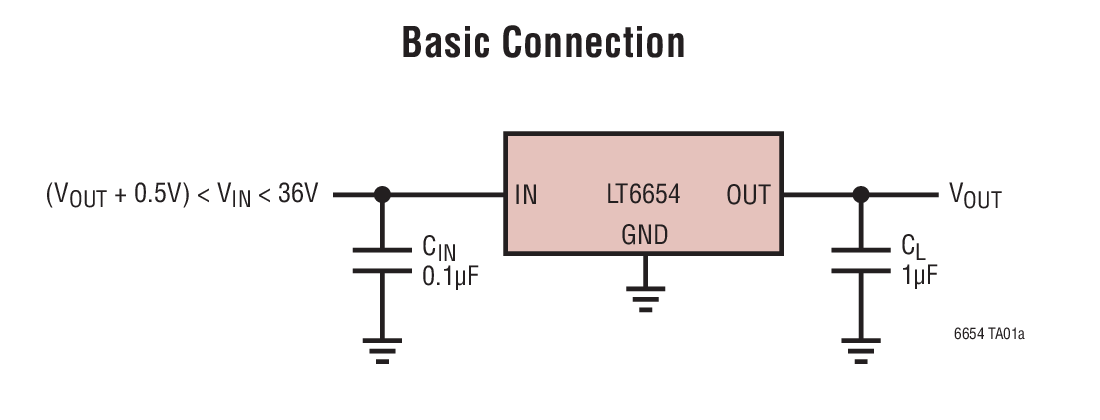

LT6654AHS6-2.5典型应用图例一
LT6654AHS6-2.5典型应用图例二
LT6654AHS6-2.5 - 封装图解:

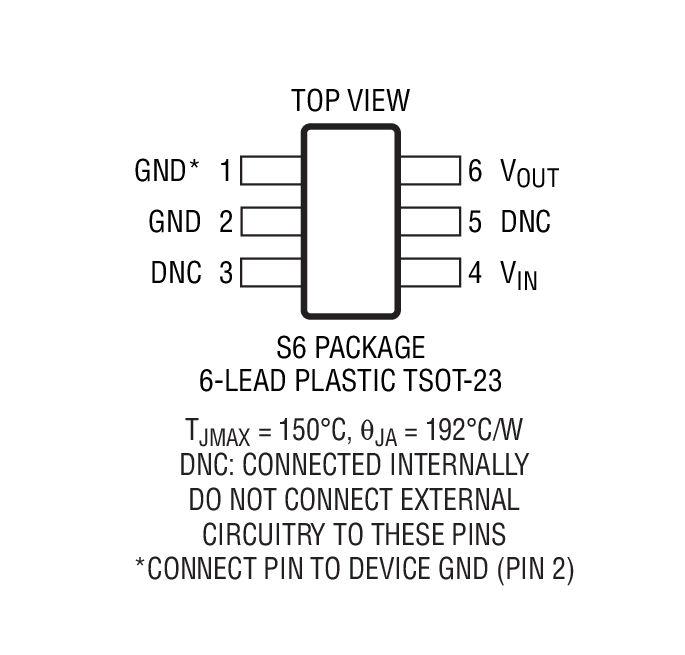

LT6654AHS6-2.5封装图解一

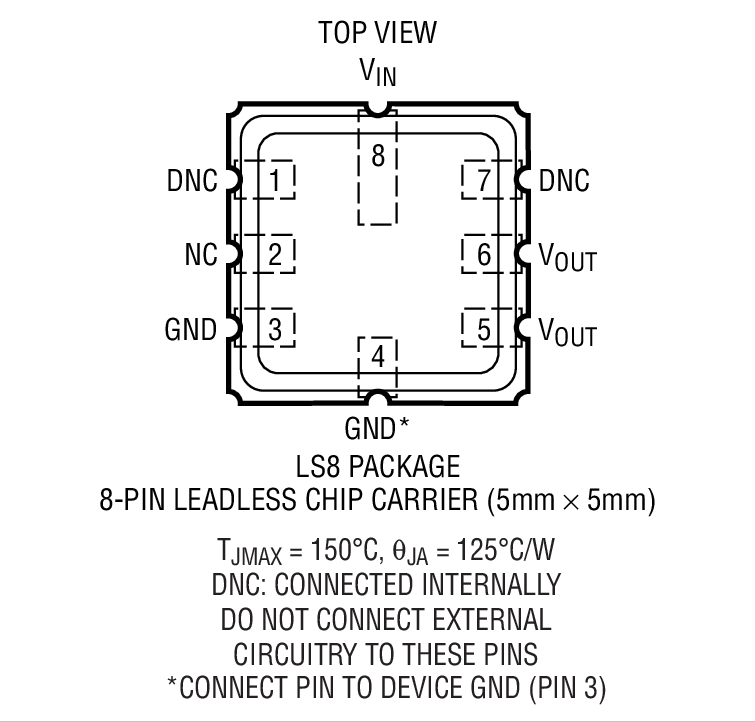

LT6654AHS6-2.5封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT6654AHS6-2.5介绍
LT6654AHS6-2.5 - LT6654AHS6-2.5是精准、宽电源范围、高输出驱动、低噪声基准

LT6654AHS6-2.5是Linear公司的一款串联基准产品,LT6654AHS6-2.5是精准、宽电源范围、高输出驱动、低噪声基准,本站介绍了LT6654AHS6-2.5的封装应用图解、特点和优点、功能等,并给出了与LT6654AHS6-2.5相关的凌力尔特元器件型号供参考。

LT6654AHS6-2.5 - 精准、宽电源范围、高输出驱动、低噪声基准

LT6654 - 精准、宽电源范围、高输出驱动、低噪声基准 - Linear Technology(凌力尔特)

功能描述

LT6654 是一个小型精准电压基准系列,可提供高准确度、低噪声、低漂移、低压差和低功耗。LT6654 能在高达 36V 的电压条件下运作,并全面规格在 –55ºC 至 125ºC。一个缓冲输出确保了 ±10mA 的输出驱动 (在低输出阻抗条件下) 和精准的负载调节性能。由于兼具上述的诸多特点,因而使 LT6654 非常适合于便携式设备、工业检测和控制以及汽车应用。

LT6654 在设计时运用了先进的制造技术和曲率补偿,旨在提供 10ppm/°C 的温度漂移和 0.05% 的初始准确度。低的热迟滞确保了高准确度,而 1.6ppmP-P 的低噪声则最大限度地降低了测量的不确定性。由于 LT6654 还能够吸收电流,因此可以充当一个低功率负电压基准,其精准度与正基准相同。

LT6654 基准采用 6 引脚 SOT-23 封装和和 8 引脚 LS8 封装。 LS8 是一个 5mm x 5mm 表面贴装严密封装,可提供出色的稳定性。

特点
  • 低漂移: A 级:10ppm/°C (最大值) B 级:20ppm/°C (最大值)
  • 高准确度: A 级:±0.05% (最大值) B 级:±0.10% (最大值)
  • 低噪声:1.6ppmP-P (0.1Hz 至 10Hz)
  • 宽电源范围至 36V
  • 低的热迟滞: LS8 15ppm (–45°C 至 125°C)
  • 长期漂移: (LS8) 15ppm/√kHr
  • 电压调整率 (高达 36V):5ppm/V (最大值)
  • 低压差电压:100mV (最大值)
  • 吸收电流和供应电流:±10mA
  • 负载调整率 (在 10mA 时):8ppm/mA (最大值)
  • 全面规格在 –55ºC至 125ºC
  • 可提供的输出电压选项: 1.25V、2.048V、2.5V、3V、3.3V、4.096V 和 5V
  • 扁平 (1mm) ThinSOTTM 封装和 5mm x5mm 表面贴装严密装封
  • 应用
  • 汽车控制和监视
  • 高温度工业
  • 高分辨率数据采集系统
  • 仪表和过程控制
  • 精准稳压器
  • 医疗设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6654AHLS8-2.048#PBF LS-8 H $4.72 $3.39
    LT6654AHLS8-2.5#PBF LS-8 H $4.72 $3.39
    LT6654AHLS8-4.096#PBF LS-8 H $4.72 $3.39
    LT6654AHLS8-5#PBF LS-8 H $4.72 $3.39
    LT6654AHS6-1.25#PBF SOT-23 H $3.72
    LT6654AHS6-1.25#TRMPBF SOT-23 H $3.77 $2.72
    LT6654AHS6-1.25#TRPBF SOT-23 H $3.72 $2.67
    LT6654AHS6-2.048#PBF SOT-23 H $3.77
    LT6654AHS6-2.048#TRMPBF SOT-23 H $3.77 $2.72
    LT6654AHS6-2.048#TRPBF SOT-23 H $3.72 $2.67
    LT6654AHS6-2.5#PBF SOT-23 H $3.77
    LT6654AHS6-2.5#TRMPBF SOT-23 H $3.77 $2.72
    LT6654AHS6-2.5#TRPBF SOT-23 H $3.72 $2.67
    LT6654AHS6-3.3#PBF SOT-23 H $3.77
    LT6654AHS6-3.3#TRMPBF SOT-23 H $3.77 $2.72
    LT6654AHS6-3.3#TRPBF SOT-23 H $3.72 $2.67
    LT6654AHS6-3#PBF SOT-23 H $3.77
    LT6654AHS6-3#TRMPBF SOT-23 H $3.77 $2.72
    LT6654AHS6-3#TRPBF SOT-23 H $3.72 $2.67
    LT6654AHS6-4.096#PBF SOT-23 H $3.77
    LT6654AHS6-4.096#TRMPBF SOT-23 H $3.77 $2.72
    LT6654AHS6-4.096#TRPBF SOT-23 H $3.72 $2.67
    LT6654AHS6-5#PBF SOT-23 H $3.77
    LT6654AHS6-5#TRMPBF SOT-23 H $3.77 $2.72
    LT6654AHS6-5#TRPBF SOT-23 H $3.72 $2.67
    LT6654AMPS6-1.25#PBF SOT-23 MP $9.36
    LT6654AMPS6-1.25#TRMPBF SOT-23 MP $9.36 $6.73
    LT6654AMPS6-1.25#TRPBF SOT-23 MP $9.31 $6.68
    LT6654AMPS6-2.048#PBF SOT-23 MP $9.36
    LT6654AMPS6-2.048#TRMPBF SOT-23 MP $9.36 $6.73
    LT6654AMPS6-2.048#TRPBF SOT-23 MP $9.31 $6.68
    LT6654AMPS6-2.5 SOT-23 MP $9.36
    LT6654AMPS6-2.5#PBF SOT-23 MP $9.36
    LT6654AMPS6-2.5#TR SOT-23 MP $9.36 $6.68
    LT6654AMPS6-2.5#TRM SOT-23 MP $9.36 $6.73
    LT6654AMPS6-2.5#TRMPBF SOT-23 MP $9.36 $6.73
    LT6654AMPS6-2.5#TRPBF SOT-23 MP $9.31 $6.68
    LT6654AMPS6-3 SOT-23 MP $9.36
    LT6654AMPS6-3.3#PBF SOT-23 MP $9.36
    LT6654AMPS6-3.3#TRM SOT-23 MP $9.36 $6.73
    LT6654AMPS6-3.3#TRMPBF SOT-23 MP $9.36 $6.73
    LT6654AMPS6-3.3#TRPBF SOT-23 MP $9.31 $6.68
    LT6654AMPS6-3#PBF SOT-23 MP $9.36
    LT6654AMPS6-3#TR SOT-23 MP $9.36 $6.68
    LT6654AMPS6-3#TRM SOT-23 MP $9.36 $6.73
    LT6654AMPS6-3#TRMPBF SOT-23 MP $9.36 $6.73
    LT6654AMPS6-3#TRPBF SOT-23 MP $9.31 $6.68
    LT6654AMPS6-4.096#PBF SOT-23 MP $9.36
    LT6654AMPS6-4.096#TRMPBF SOT-23 MP $9.36 $6.73
    LT6654AMPS6-4.096#TRPBF SOT-23 MP $9.31 $6.68
    LT6654AMPS6-5#PBF SOT-23 MP $9.36
    LT6654AMPS6-5#TRMPBF SOT-23 MP $9.36 $6.73
    LT6654AMPS6-5#TRPBF SOT-23 MP $9.31 $6.68
    LT6654BHLS8-2.048#PBF LS-8 H $3.20 $2.29
    LT6654BHLS8-2.5#PBF LS-8 H $3.20 $2.29
    LT6654BHLS8-4.096#PBF LS-8 H $3.20 $2.29
    LT6654BHLS8-5#PBF LS-8 H $3.20 $2.29
    LT6654BHS6-1.25#PBF SOT-23 H $2.21
    LT6654BHS6-1.25#TRMPBF SOT-23 H $2.21 $1.60
    LT6654BHS6-1.25#TRPBF SOT-23 H $2.16 $1.55
    LT6654BHS6-2.048#PBF SOT-23 H $2.16
    LT6654BHS6-2.048#TRMPBF SOT-23 H $2.21 $1.60
    LT6654BHS6-2.048#TRPBF SOT-23 H $2.16 $1.55
    LT6654BHS6-2.5#PBF SOT-23 H $2.21
    LT6654BHS6-2.5#TRMPBF SOT-23 H $2.21 $1.60
    LT6654BHS6-2.5#TRPBF SOT-23 H $2.16 $1.55
    LT6654BHS6-3.3#PBF SOT-23 H $2.21
    LT6654BHS6-3.3#TRMPBF SOT-23 H $2.21 $1.60
    LT6654BHS6-3.3#TRPBF SOT-23 H $2.16 $1.55
    LT6654BHS6-3#PBF SOT-23 H $2.21
    LT6654BHS6-3#TRMPBF SOT-23 H $2.21 $1.60
    LT6654BHS6-3#TRPBF SOT-23 H $2.16 $1.55
    LT6654BHS6-4.096#PBF SOT-23 H $2.21
    LT6654BHS6-4.096#TRMPBF SOT-23 H $2.21 $1.60
    LT6654BHS6-4.096#TRPBF SOT-23 H $2.16 $1.55
    LT6654BHS6-5#PBF SOT-23 H $2.21
    LT6654BHS6-5#TRMPBF SOT-23 H $2.21 $1.60
    LT6654BHS6-5#TRPBF SOT-23 H $2.16 $1.55
    LT6654BMPS6-1.25#PBF SOT-23 MP $5.45
    LT6654BMPS6-1.25#TRMPBF SOT-23 MP $5.45 $3.92
    LT6654BMPS6-1.25#TRPBF SOT-23 MP $5.40 $3.87
    LT6654BMPS6-2.048#PBF SOT-23 MP $5.45
    LT6654BMPS6-2.048#TRMPBF SOT-23 MP $5.45 $3.92
    LT6654BMPS6-2.048#TRPBF SOT-23 MP $5.40 $3.87
    LT6654BMPS6-2.5#PBF SOT-23 MP $5.45
    LT6654BMPS6-2.5#TRMPBF SOT-23 MP $5.45 $3.92
    LT6654BMPS6-2.5#TRPBF SOT-23 MP $5.40 $3.87
    LT6654BMPS6-3.3#PBF SOT-23 MP $5.45
    LT6654BMPS6-3.3#TR SOT-23 MP $5.40 $3.87
    LT6654BMPS6-3.3#TRM SOT-23 MP $5.45 $3.92
    LT6654BMPS6-3.3#TRMPBF SOT-23 MP $5.45 $3.92
    LT6654BMPS6-3.3#TRPBF SOT-23 MP $5.40 $3.87
    LT6654BMPS6-3#PBF SOT-23 MP $5.45
    LT6654BMPS6-3#TRMPBF SOT-23 MP $5.45 $3.92
    LT6654BMPS6-3#TRPBF SOT-23 MP $5.40 $3.87
    LT6654BMPS6-4.096#PBF SOT-23 MP $5.45
    LT6654BMPS6-4.096#TRMPBF SOT-23 MP $5.45 $3.92
    LT6654BMPS6-4.096#TRPBF SOT-23 MP $5.40 $3.87
    LT6654BMPS6-5#PBF SOT-23 MP $5.45
    LT6654BMPS6-5#TRMPBF SOT-23 MP $5.45 $3.92
    LT6654BMPS6-5#TRPBF SOT-23 MP $5.40 $3.87
