LTC5535技术文档下载：

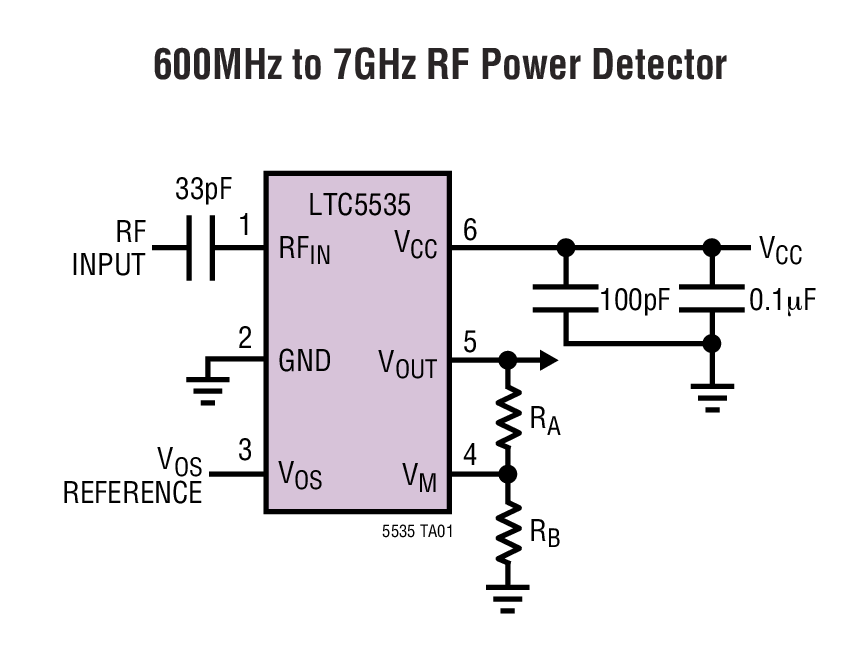

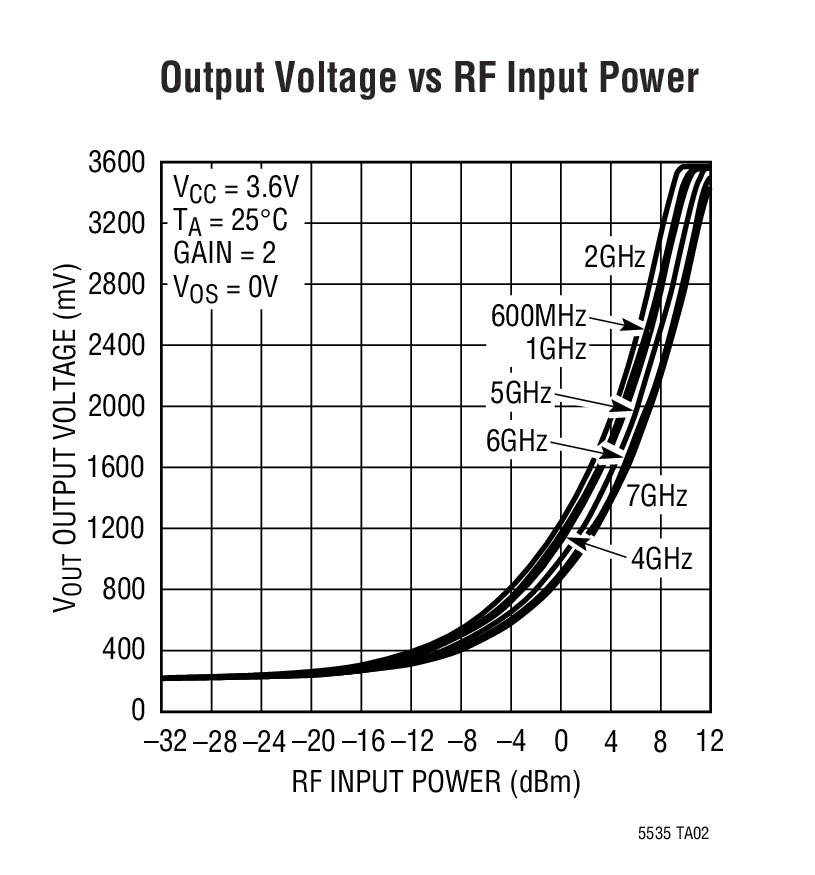

LTC5535 - 典型应用图例：

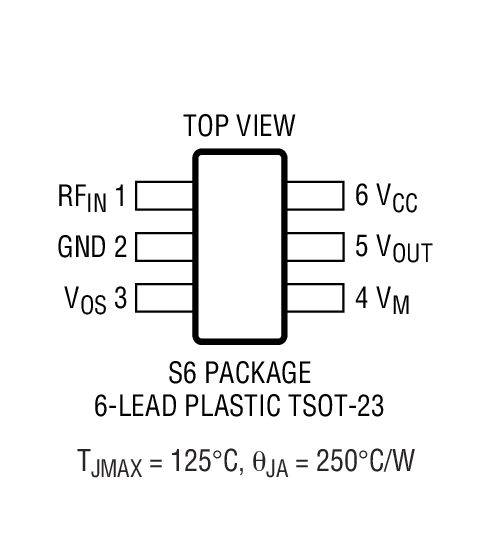

LTC5535 - 封装图解：
LTC5535 - LTC5535是具有可调增益和 12MHz 基带带宽的精准 600MHz 至 7GHz、RF 检波器
LTC5535是Linear公司的一款RF 肖特基峰值检波器产品，LTC5535是具有可调增益和 12MHz 基带带宽的精准 600MHz 至 7GHz、RF 检波器，本站介绍了LTC5535的封装应用图解、特点和优点、功能等，并给出了与LTC5535相关的凌力尔特元器件型号供参考。
LTC5535 - 具有可调增益和 12MHz 基带带宽的精准 600MHz 至 7GHz、RF 检波器
LTC5535 - 具有可调增益和 12MHz 基带带宽的精准 600MHz 至 7GHz、RF 检波器 - Linear Technology（凌力尔特）
功能描述
LTC5535 是一款 RF 应用工作频率范围为 600MHz 至 7GHz 的 RF 功率检波器。在一个小外形 ThinSOTTM 封装中集成了一个温度补偿型肖特基二极管峰值检波器和输出放大器。其电源电压范围专为采用单节锂离子电池或三节 NiMH 电池的场合进行了优化。
采用一个片上肖特基二极管对 RF 输入电压进行了峰值检波。检波后的电压被缓冲并输送至 VOUT 引脚。
LTC5535 输出放大器增益是通过外部电阻器来设置的。采用 VOS 引脚能够对 200mV 的初始起动电压进行精准调节。
LTC5535 可在 -32dBm 至 10dBm 的输入功率电平范围内工作。其 12MHz 基带带宽要比早先的肖特基二极管检波器产品高得多。
?
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC5535ES6 | SOT-23 | E | $2.26 | |
| LTC5535ES6#PBF | SOT-23 | E | $2.26 | |
| LTC5535ES6#TR | SOT-23 | E | $2.26 | $1.61 |
| LTC5535ES6#TRM | SOT-23 | E | $2.26 | $1.63 |
| LTC5535ES6#TRMPBF | SOT-23 | E | $2.26 | $1.63 |
| LTC5535ES6#TRPBF | SOT-23 | E | $2.26 | $1.61 |
