当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2470
LTC2470技术文档下载：
LTC2470技术文档产品手册下载
LTC2470 - 典型应用图例：

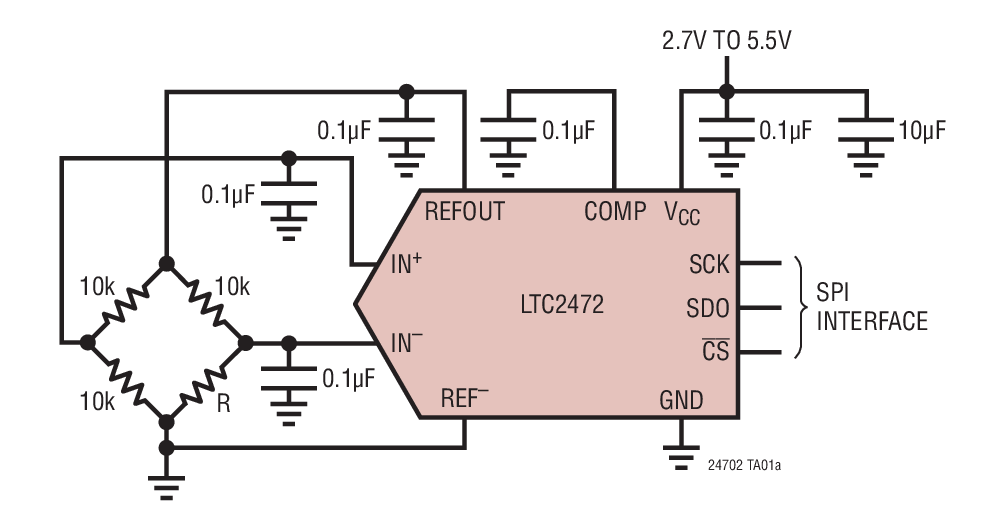

LTC2470典型应用图例一

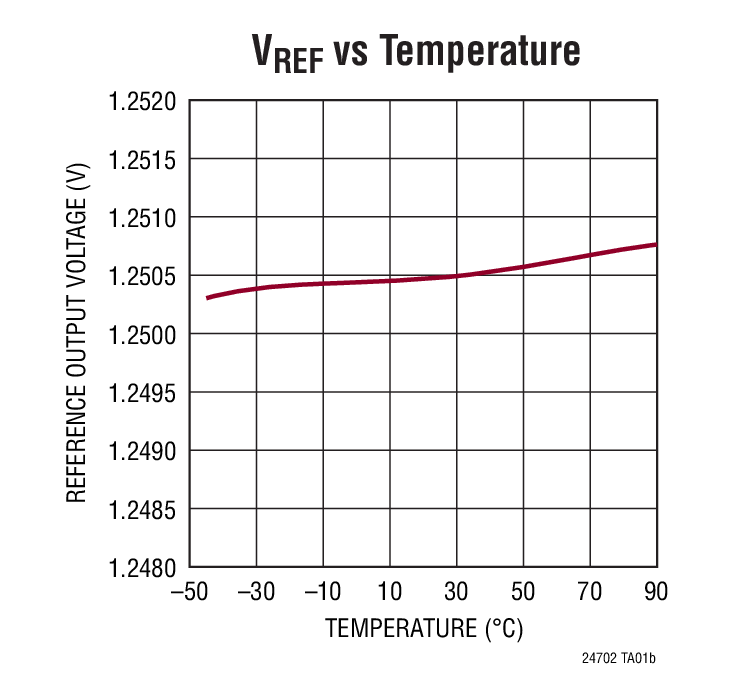

LTC2470典型应用图例二
LTC2470 - 封装图解：

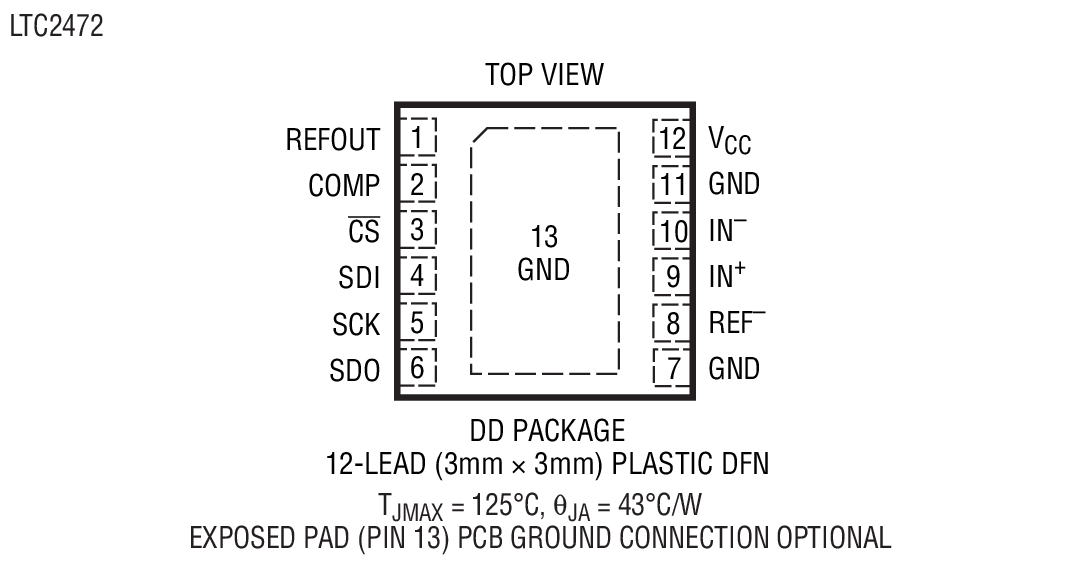

LTC2470封装图解一

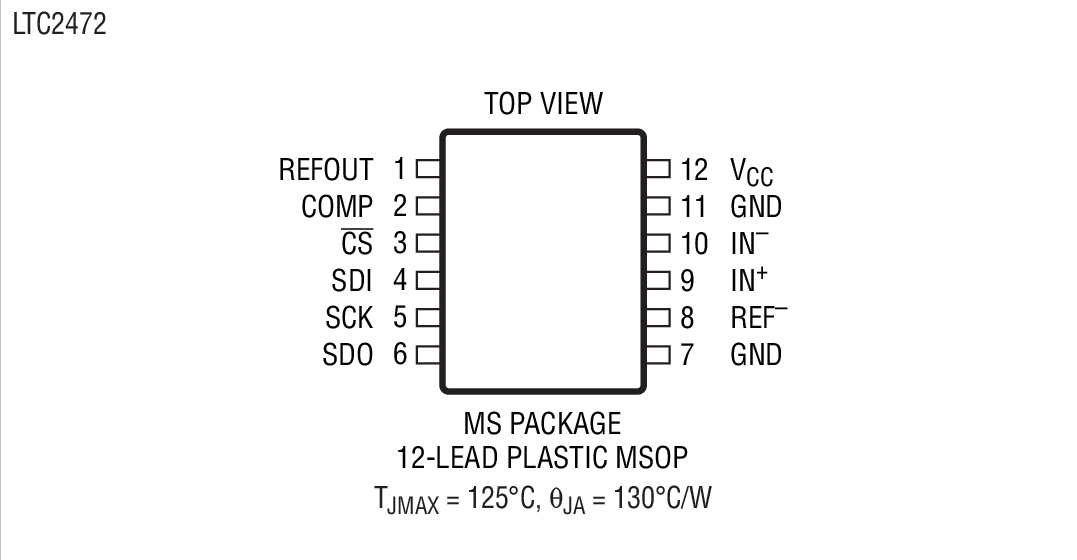

LTC2470封装图解二

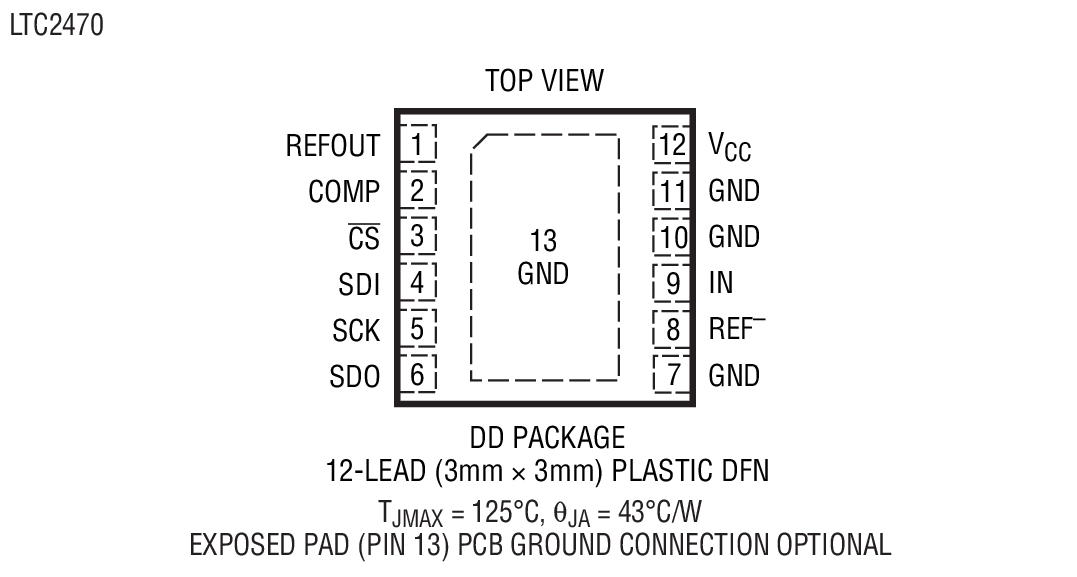

LTC2470封装图解三

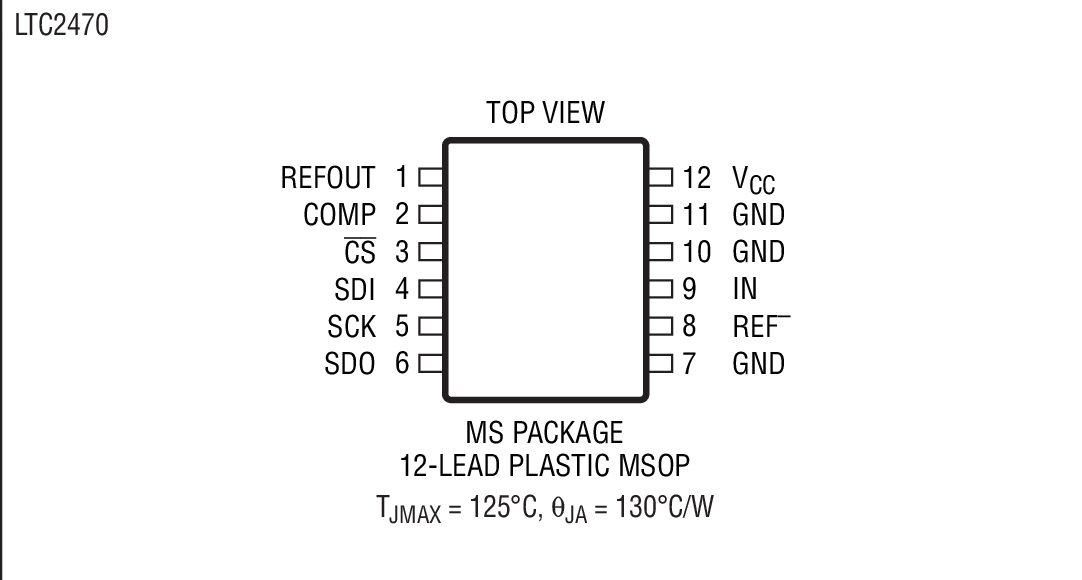

LTC2470封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2470介绍

LTC2470 - LTC2470是具 10ppm/oC 最大值精准基准的可选 208sps / 833ksps、16 位 ΔΣ ADC

LTC2470是LINEAR凌力尔特公司的一款无延迟增量累加 ADC产品，LTC2470是LTC2470是具 10ppm/oC 最大值精准基准的可选 208sps / 833ksps、16 位 ΔΣ ADC，本站介绍了LTC2470的封装应用图解、特点和优点、功能等，并给出了与LTC2470相关的LINEAR元器件型号供参考。

LTC2470 - LTC2470是具 10ppm/oC 最大值精准基准的可选 208sps / 833ksps、16 位 ΔΣ ADC - 无延迟增量累加 ADC - 数据转换 - 凌力尔特

LTC2470 - 具 10ppm/oC 最大值精准基准的可选 208sps / 833ksps、16 位 ΔΣ ADC

LTC2470 - 具 10ppm/oC 最大值精准基准的可选 208sps / 833ksps、16 位 ΔΣ ADC - Linear Technology（凌力尔特）

功能描述

LTC2470 / LTC2472 是小外形的 16 位模数转换器，具有一个集成的精准基准和一个可选的 208sps 或 833sps 输出速率。它们采用 2.7V 至 5.5V 单电源，并通过一个 SPI 接口进行通信。LTC2470 是单端器件，具有一个 0V 至 VREF 的输入范围，而 LTC2472 是差分器件，具有一个 ±VREF 的输入范围。这两款 ADC 均包括一个 1.25V 的集成基准，具有 2ppm/ºC 的漂移性能和 0.1% 的初始准确度。这些转换器采用 12 引脚 3mm x 3mm DFN 封装或 MSOP-12 封装。它们包括一个集成振荡器，并执行无延迟的转换操作，旨在满足多工应用的需要。LTC2470 / LTC2472 内置一个专有的输入采样电路，与采用传统的 ΔΣ 转换器相比，该电路可将平均输入电流减小几个位的数量级。

在执行完一次转换之后，LTC2470 / LTC2472 将自动对转换器进行断电操作，而且也可通过配 置来使基准断电。当 ADC 和基准均被断电时，电源电流将减小至 200nA。

LTC2470 / LTC2472 包括一个可由用户来选择的 208sps 或 833sps 输出速率，而且，由于采用 了一个很大的过采样比 (在 208sps 时为 8,192，而在 833sps 时则为 2,048)，因而具有宽松的抗混叠要求。

特点
  • 16 位分辨率
  • 内置高准确度基准 — 10ppm/ºC (最大值)
  • 单端 (LTC2470) 或差分 (LTC2472)
  • 可选的 208sps / 833ksps 输出速率
  • 1mV 偏移误差
  • 0.01% 增益误差
  • 对于多工应用可在单个转换周期内实现稳定
  • 具自动停机功能的单周期操作
  • 3.5mA (典型值) 电源电流
  • 2μA (最大值) 睡眠电流
  • 内部振荡器 — 无需外部元件
  • SPI 接口
  • 小外形 12 引脚 3mm x 3mm DFN 封装和 MSOP 封装
    • 应用
  • 系统监视
  • 环境监视
  • 直接温度测量
  • 仪表
  • 工业过程控制
  • 数据采集
  • 嵌入式 ADC 升级
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2470CDD#PBF 3x3 DFN-12 C $2.43 $1.70
    LTC2470CDD#TRPBF 3x3 DFN-12 C $1.76
    LTC2470CMS#PBF MS-12 C $2.43 $1.70
    LTC2470CMS#TRPBF MS-12 C $1.76
    LTC2470IDD#PBF 3x3 DFN-12 I $2.79 $1.95
    LTC2470IDD#TRPBF 3x3 DFN-12 I $2.01
    LTC2470IMS#PBF MS-12 I $2.79 $1.95
    LTC2470IMS#TRPBF MS-12 I $2.01
