LT1004IZ-1.2技术文档下载:
LT1004IZ-1.2技术文档产品手册下载
LT1004IZ-1.2 - 典型应用图例:

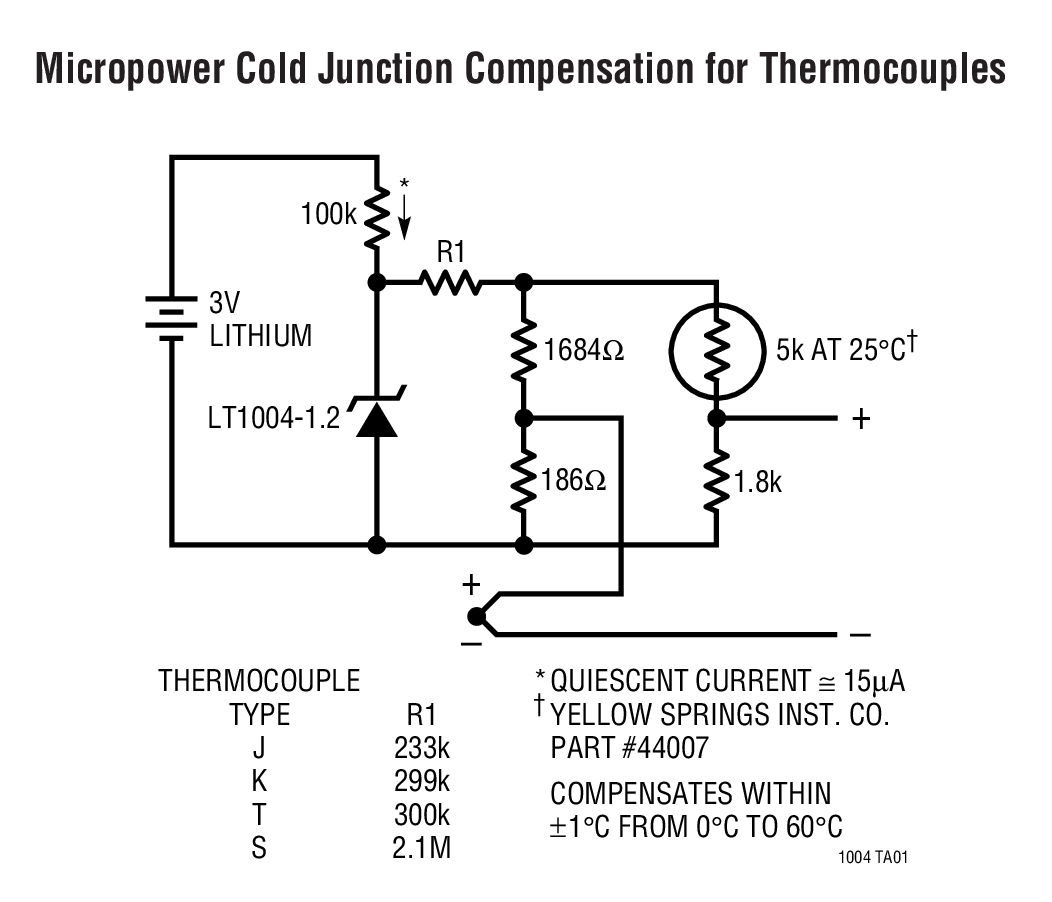

LT1004IZ-1.2典型应用图例一
LT1004IZ-1.2典型应用图例二
LT1004IZ-1.2 - 封装图解:

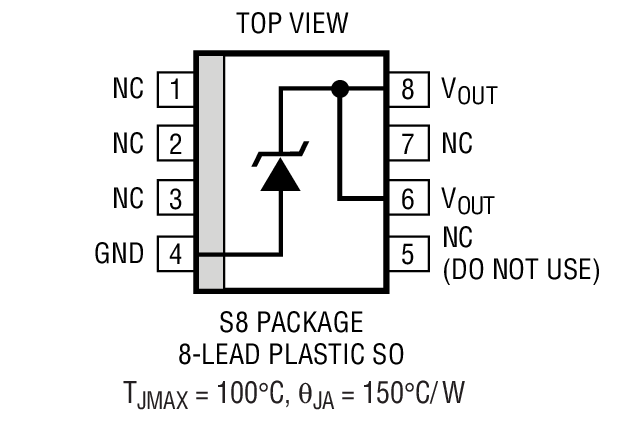

LT1004IZ-1.2封装图解一

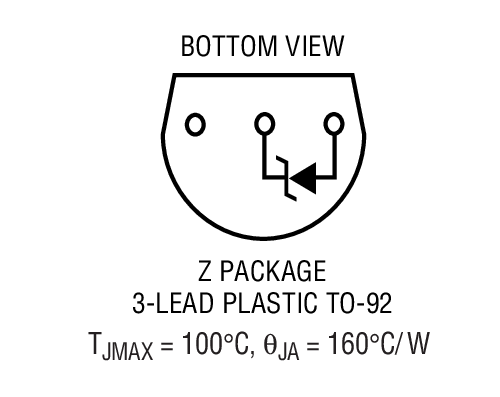

LT1004IZ-1.2封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1004IZ-1.2介绍
LT1004IZ-1.2 - LT1004IZ-1.2是微功率电压基准

LT1004IZ-1.2是Linear公司的一款并联基准产品,LT1004IZ-1.2是微功率电压基准,本站介绍了LT1004IZ-1.2的封装应用图解、特点和优点、功能等,并给出了与LT1004IZ-1.2相关的凌力尔特元器件型号供参考。

LT1004IZ-1.2 - 微功率电压基准

LT1004 - 微功率电压基准 - Linear Technology(凌力尔特)

功能描述

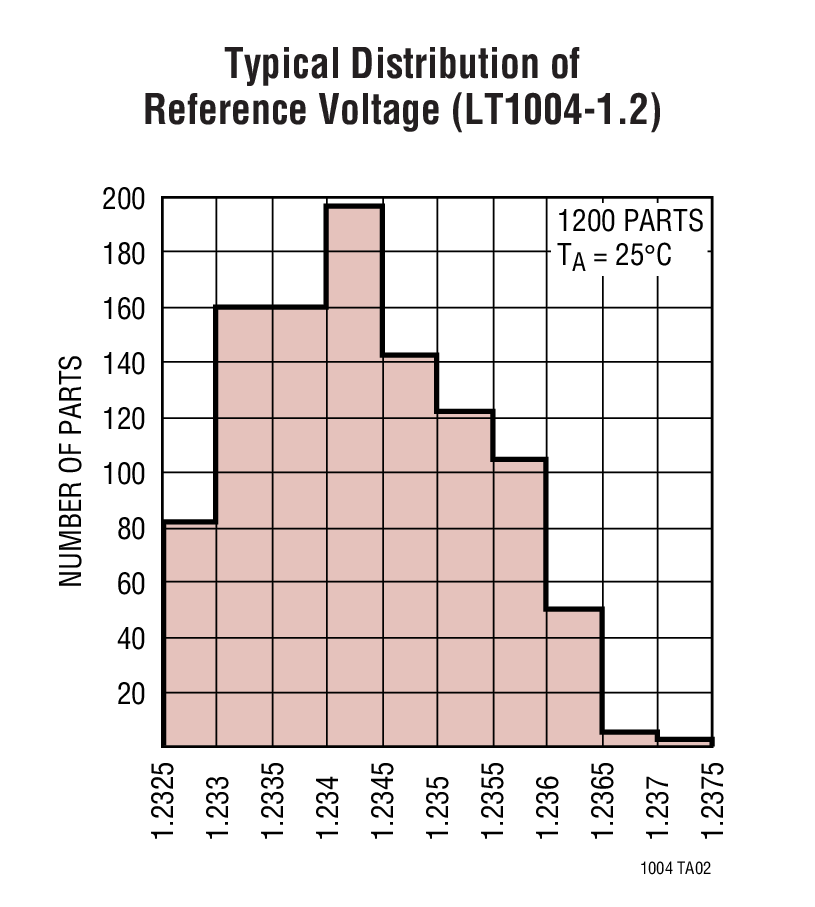

LT1004 微功率电压基准是一款两端带隙基准二极管,其专为在非常低的工作电流条件下提供高准确度和卓越的温度特性而设计。器件设计、加工处理和测试中的关键参数优化实现了此前只能利用特定器件才能获得的准确度指标。下面给出了一个标准批次 LT1004-1.2 的基准电压分布曲线图。几乎所有的器件均处在规定的 ±4mV 限值范围内。

LT1004 是 LM185 / LM385系列基准的引脚对引脚兼容型替代产品,并拥有改进的准确度规格。更加重要的是,在那些以往只能以牺牲功耗和修整指标为代价来获得所需准确度的系统中,LT1004 也是一款富有吸引力的适用器件。

如需具有保证温度系数的低漂移微功率基准,请参见 LT1034 的产品手册。

特点
  • 保证的 ±4mV 初始准确度 (LT1004-1.2)
  • 保证的 ±20mV 准确度 (LT1004-2.5)
  • 保证的 10μA 工作电流
  • 保证的温度性能
  • 可在高达 20mA 的电流下运作
  • 非常低的动态阻抗
  • 应用
  • 便携式仪表基准
  • 便携式测试仪器
  • 电池供电式系统
  • 电流环路仪表
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1004CS8-1.2 SO-8 C $1.92 $1.60
    LT1004CS8-1.2#PBF SO-8 C $1.92 $1.60
    LT1004CS8-1.2#TR SO-8 C $1.66
    LT1004CS8-1.2#TRPBF SO-8 C $1.66
    LT1004CS8-2.5 SO-8 C $1.92 $1.60
    LT1004CS8-2.5#PBF SO-8 C $1.92 $1.60
    LT1004CS8-2.5#TR SO-8 C $1.66
    LT1004CS8-2.5#TRPBF SO-8 C $1.66
    LT1004CZ-1.2 TO-92 C $1.58 $1.30
    LT1004CZ-1.2#PBF TO-92 C $1.58 $1.30
    LT1004CZ-1.2#TR TO-92 C $1.36
    LT1004CZ-1.2#TRPBF TO-92 C $1.36
    LT1004CZ-2.5 TO-92 C $1.58 $1.30
    LT1004CZ-2.5#PBF TO-92 C $1.58 $1.30
    LT1004CZ-2.5#TR TO-92 C $1.36
    LT1004CZ-2.5#TRPBF TO-92 C $1.36
    LT1004IS8-1.2 SO-8 I $3.75 $3.10
    LT1004IS8-1.2#PBF SO-8 I $3.75 $3.10
    LT1004IS8-1.2#TR SO-8 I $3.16
    LT1004IS8-1.2#TRPBF SO-8 I $3.16
    LT1004IS8-2.5 SO-8 I $3.75 $3.10
    LT1004IS8-2.5#PBF SO-8 I $3.75 $3.10
    LT1004IS8-2.5#TR SO-8 I $3.16
    LT1004IS8-2.5#TRPBF SO-8 I $3.16
    LT1004IZ-1.2 TO-92 I $3.33 $2.75
    LT1004IZ-1.2#PBF TO-92 I $3.33 $2.75
    LT1004IZ-1.2#TR TO-92 I $2.81
    LT1004IZ-1.2#TRPBF TO-92 I $2.81
    LT1004IZ-2.5 TO-92 I $3.33 $2.75
    LT1004IZ-2.5#PBF TO-92 I $3.33 $2.75
    LT1004IZ-2.5#TR TO-92 I $2.81
    LT1004IZ-2.5#TRPBF TO-92 I $2.81
