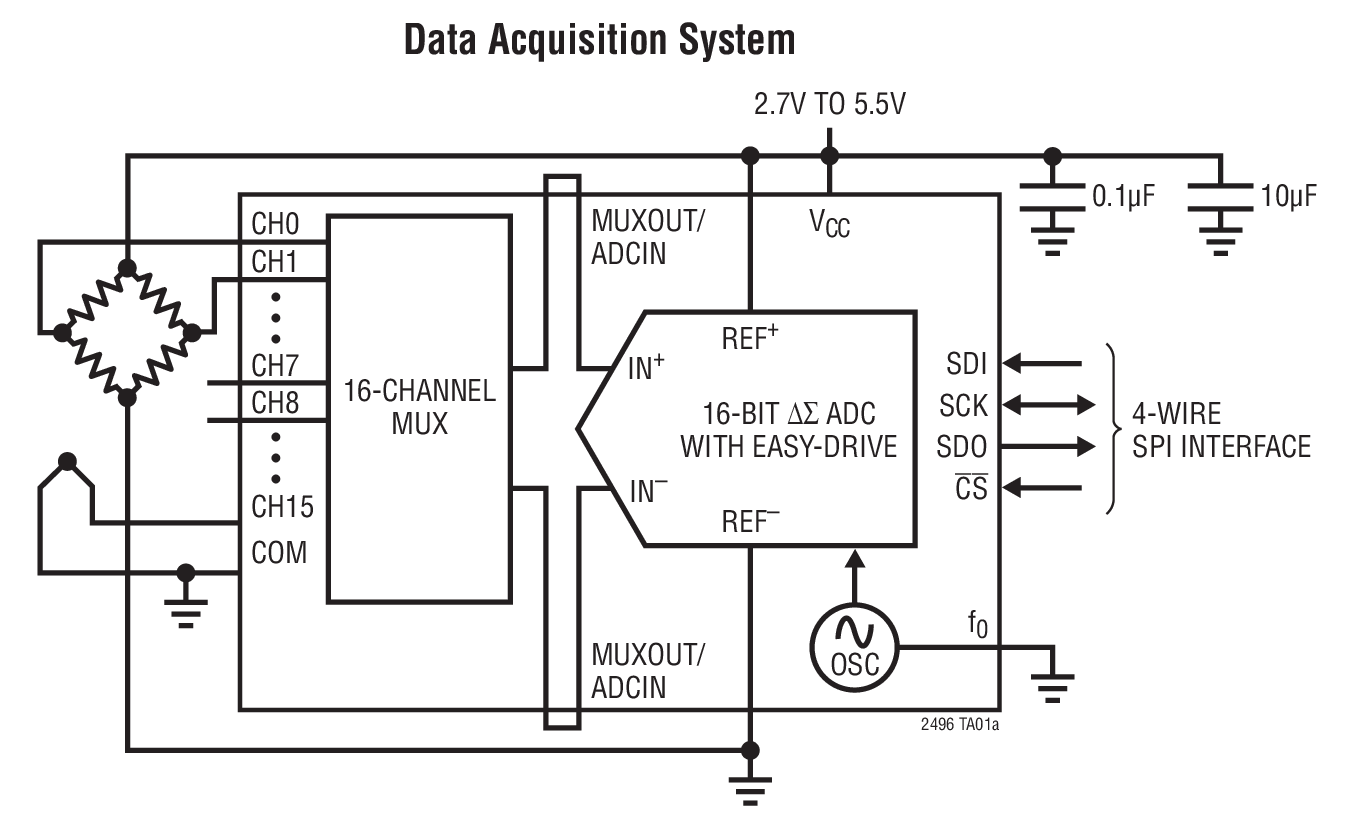

LTC2496 - 典型应用图例：

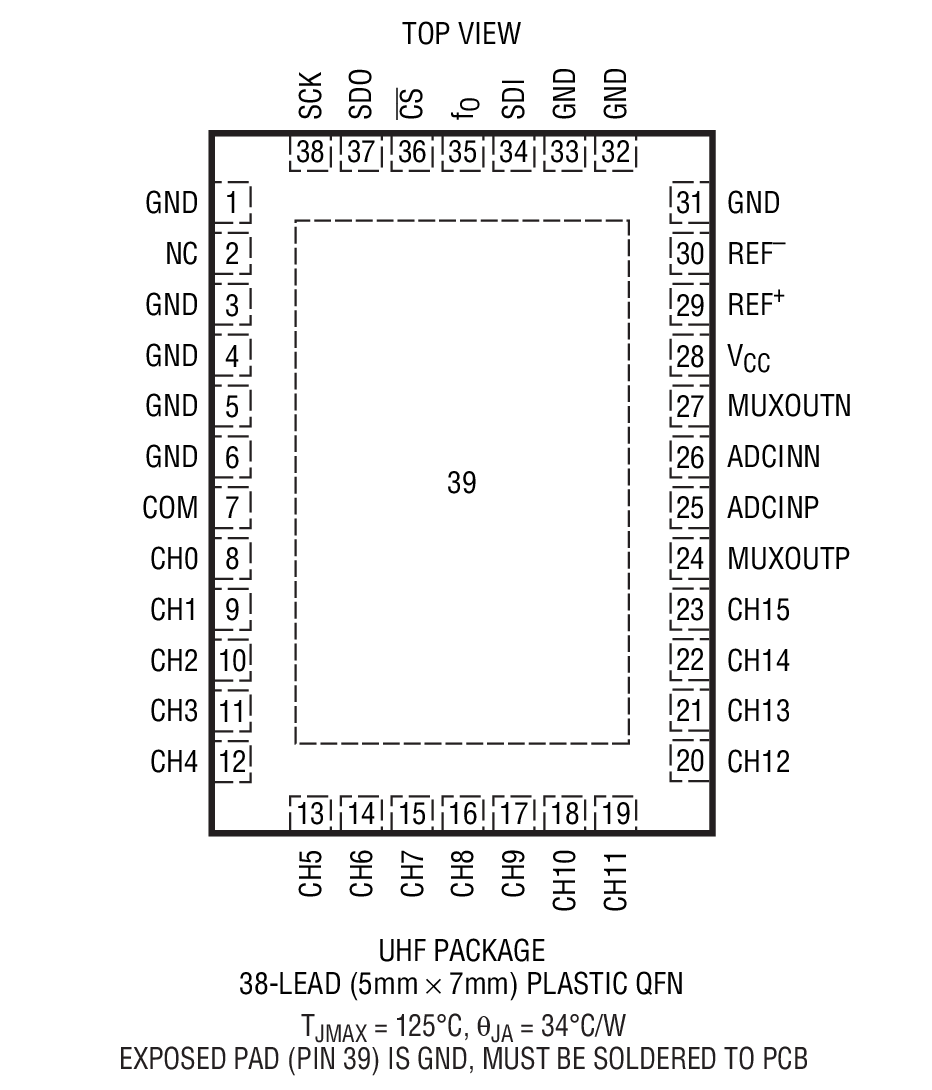

LTC2496 - 封装图解：

LTC2496 - LTC2496是具 Easy Drive 输入电流抵消功能的 16 位、8 通道 / 16 通道 ΔΣ ADC

LTC2496是Linear公司的一款无延迟增量累加 ADC产品，LTC2496是具 Easy Drive 输入电流抵消功能的 16 位、8 通道 / 16 通道 ΔΣ ADC，本站介绍了LTC2496的封装应用图解、特点和优点、功能等，并给出了与LTC2496相关的凌力尔特元器件型号供参考。

LTC2496 - 具 Easy Drive 输入电流抵消功能的 16 位、8 通道 / 16 通道 ΔΣ ADC

LTC2496 - 具 Easy Drive 输入电流抵消功能的 16 位、8 通道 / 16 通道 ΔΣ ADC - Linear Technology（凌力尔特）

功能描述

LTC2496 是一款采用 Easy Drive 技术的 16 通道 (8 个差分通道)、16 位、无延迟増量累加 (No Latency ΔΣTM) ADC。这种已获专利的采样方案通过差分输入电流的自动抵消功能而消除了动态输入电流误差和片内缓冲的缺点。这使得既能够保持出色的 DC 准确度，同时又可对大的外部源阻抗和轨至轨输入信号直接进行数字化处理。

LTC2496 包含一个集成振荡器。可以对该器件进行配置，以测量一个外部信号 (从 16 个工作于单端或差分模式的模拟输入通道的组合)。它可自动地同时抑制 50Hz 和 60Hz 的线路频率。

LTC2496 提供了一个很宽的共模输入范围 (0V 至 VCC)，这与基准电压无关。可以选择单端输入或差分输入的任何组合，而且，第一个转换 (在选择一个新通道之后) 是有效的。可利用多工器输出实现任选外部放大器在所有模拟输入之间的共用，而且，自动校准电路还将连续消除由这些放大器所引起的失调和漂移。

特点

多达 8 个差分输入或 16 个单端输入

Easy DriveTM 技术实现了具零差分输入电流的轨至轨输入

能够以全准确度对高阻抗传感器直接进行数字化处理

600nV RMS 噪声 (0.02LSB 转换噪声)

GND 至 VCC 输入/基准共模范围

同时 50Hz / 60Hz 抑制

2ppm INL，无漏失码

1ppm 偏移和 15ppm 全标度误差

无延迟：数字滤波器可在单个周期内实现稳定 (即使在选择一个新的通道之后也不例外)

2.7V 至 5.5V 单电源操作 (0.8mW)

内部振荡器

5mm x 7mm QFN 封装

应用

直接传感器数字化转换器

直接温度测量

仪表

工业过程控制

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2496CUHF	5x7 QFN-38	C	$3.88	$2.65
LTC2496CUHF#PBF	5x7 QFN-38	C	$3.88	$2.65
LTC2496CUHF#TR	5x7 QFN-38	C		$2.71
LTC2496CUHF#TRPBF	5x7 QFN-38	C		$2.71
LTC2496IUHF	5x7 QFN-38	I	$4.66	$3.18
LTC2496IUHF#PBF	5x7 QFN-38	I	$4.66	$3.18
LTC2496IUHF#TR	5x7 QFN-38	I		$3.24
LTC2496IUHF#TRPBF	5x7 QFN-38	I		$3.24
