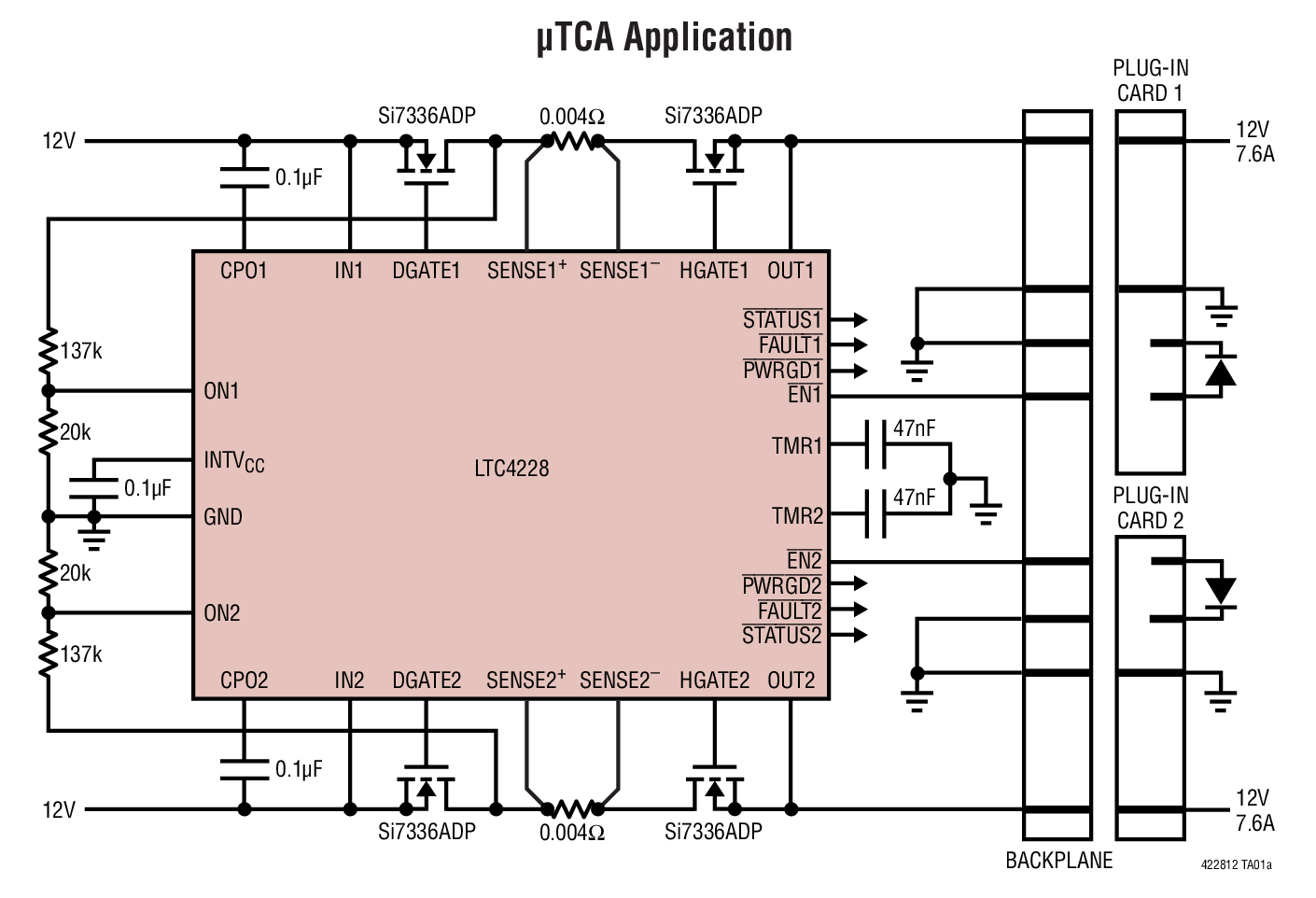

LTC4228-1典型应用图例一

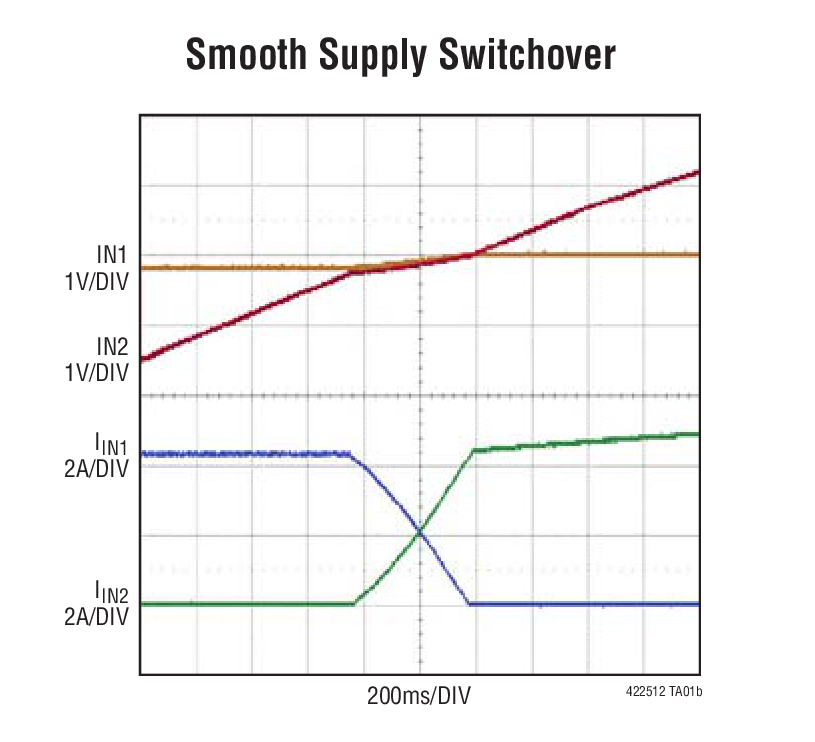

LTC4228-1典型应用图例二
LTC4228-1 - 封装图解:

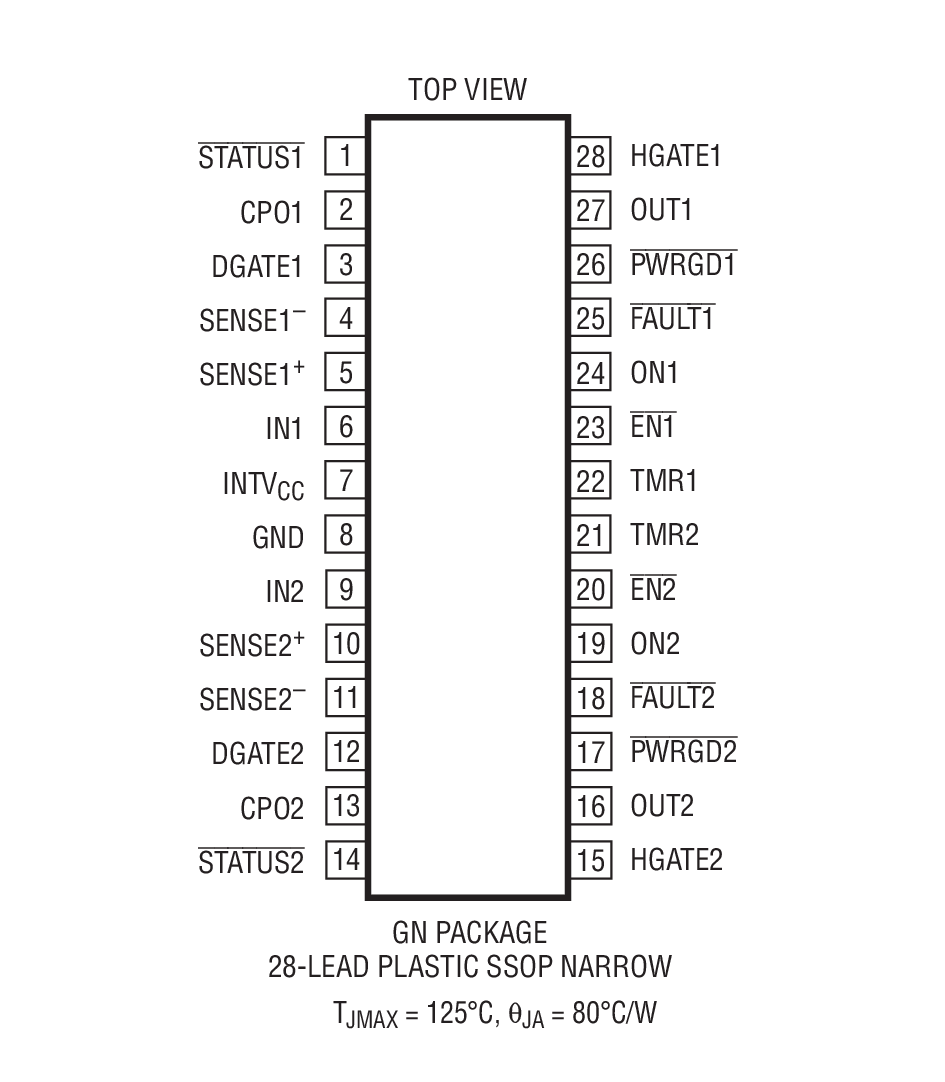

LTC4228-1封装图解一

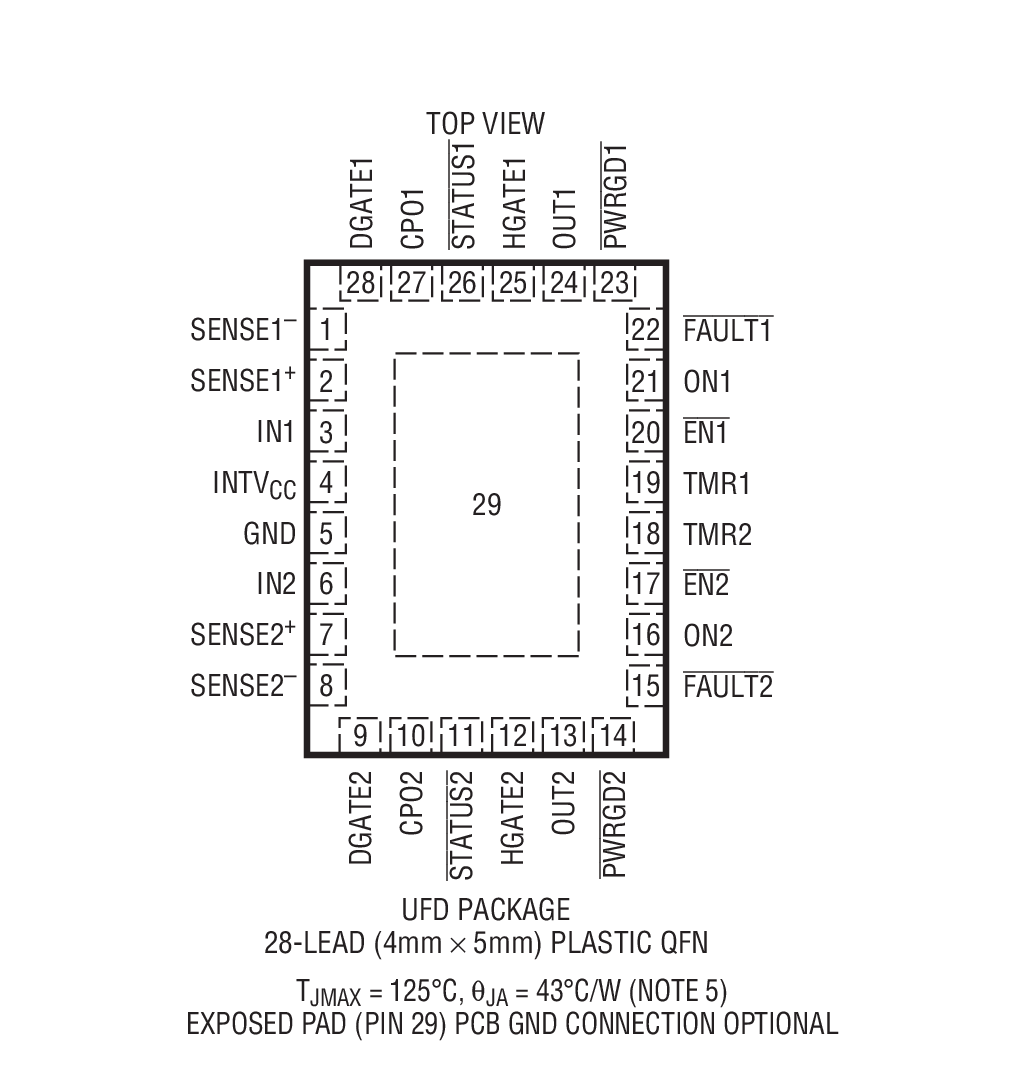

LTC4228-1封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC4228-1介绍
LTC4228-1 - LTC4228-1是双通道理想二极管和热插拔控制器

LTC4228-1是Linear公司的一款PowerPath 控制器和理想二极管产品,LTC4228-1是双通道理想二极管和热插拔控制器,本站介绍了LTC4228-1的封装应用图解、特点和优点、功能等,并给出了与LTC4228-1相关的凌力尔特元器件型号供参考。

LTC4228-1 - 双通道理想二极管和热插拔控制器

LTC4228-1 / LTC4228-2 - 双通道理想二极管和热插拔控制器 - Linear Technology(凌力尔特)

功能描述

LTC4228 通过控制每个电源轨中的两个外部 N 沟道 MOSFET 为两个电源轨提供了理想二极管和热插拔 (Hot SwapTM) 功能。起理想二极管作用的 MOSFET 替代了两个高功率肖特基二极管及相关联的散热器,从而节省了功率和电路板面积。热插拔控制 MOSFET 通过限制浪涌电流而允许在带电背板上安全地进行电路板的插拔操作。另外,还利用快速动作电流限制和内部定时电路断路器对电源输出提供了针对短路故障的保护。

LTC4228 可调节外部 MOSFET 和检测电阻器两端的正向压降,以确保实现从一个电源至另一个电源的无振荡平滑电流转移。理想二极管快速接通以减小电源切换期间的负载电压降。倘若输入电源发生故障或者短路,则快速关断能够最大限度地减小反向瞬态电流。

LTC4228 可提供独立的接通 / 关断控制,并报告电源的故障及良好运行状态。LTC4228 在 LTC4225 的基础上做了改进,可更快地从输入欠压状态恢复以保持输出电压。

特点
  • 用于冗余电源的电源通路和浪涌电流控制
  • 功率肖特基二极管的低损耗替代方案
  • 可保护输出电压免受输入欠压的影响
  • 允许在带电背板上安全地进行热插拔操作
  • 2.9V 至 18V 工作范围
  • 可控制 N 沟道 MOSFET
  • 可在 ≤1μs 的时间里实现对峰值故障电流的限制
  • 可调的电流限值和电路断路器
  • 可调的电流限制故障延迟
  • 无振荡的平滑切换
  • 0.5μs 的理想二极管接通和关断时间
  • 状态、故障和电源良好输出
  • LTC4228-1:在发生故障之后锁断
  • LTC4228-2:在发生故障之后自动重试
  • 28 引脚 4mm x 5mm QFN 封装和 SSOP 封装
  • 应用
  • 冗余电源
  • MicroTCA 系统和服务器
  • 电信网络
  • 电源优先级排序器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4228CGN-1#PBF SSOP-28 C $5.13 $3.59
    LTC4228CGN-1#TRPBF SSOP-28 C $3.65
    LTC4228CGN-2#PBF SSOP-28 C $5.13 $3.59
    LTC4228CGN-2#TRPBF SSOP-28 C $3.65
    LTC4228CUFD-1#PBF 4x5 QFN-28 C $5.13 $3.59
    LTC4228CUFD-1#TRPBF 4x5 QFN-28 C $3.65
    LTC4228CUFD-2#PBF 4x5 QFN-28 C $5.13 $3.59
    LTC4228CUFD-2#TRPBF 4x5 QFN-28 C $3.65
    LTC4228IGN-1#PBF SSOP-28 I $5.64 $3.95
    LTC4228IGN-1#TRPBF SSOP-28 I $4.01
    LTC4228IGN-2#PBF SSOP-28 I $5.64 $3.95
    LTC4228IGN-2#TRPBF SSOP-28 I $4.01
    LTC4228IUFD-1#PBF 4x5 QFN-28 I $5.64 $3.95
    LTC4228IUFD-1#TRPBF 4x5 QFN-28 I $4.01
    LTC4228IUFD-2#PBF 4x5 QFN-28 I $5.64 $3.95
    LTC4228IUFD-2#TRPBF 4x5 QFN-28 I $4.01
