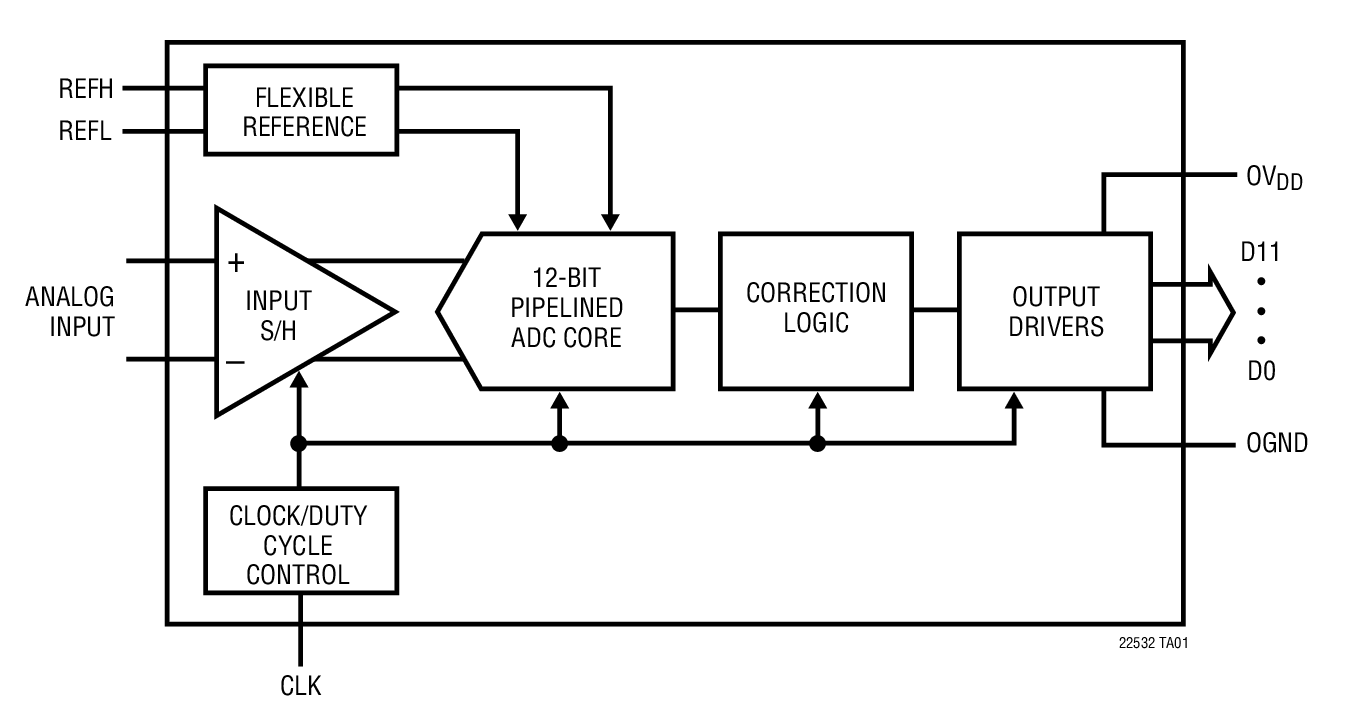

LTC2252典型应用图例一
LTC2252典型应用图例二
LTC2252 - 封装图解：
LTC2252封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2252介绍

LTC2252 - LTC2252是12-Bit, 105Msps Low Power 3V ADCs

LTC2252是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2252是LTC2252是12-Bit, 105Msps Low Power 3V ADCs，本站介绍了LTC2252的封装应用图解、特点和优点、功能等，并给出了与LTC2252相关的LINEAR元器件型号供参考。

LTC2252 - LTC2252是12-Bit, 105Msps Low Power 3V ADCs - 高速 ADC - 数据转换 - 凌力尔特

LTC2252 - 12-Bit, 105Msps Low Power 3V ADCs

LTC2252 - 12-Bit, 105Msps Low Power 3V ADCs - Linear Technology（凌力尔特）

功能描述

The LTC2253/LTC2252 are 12-bit 125Msps/105Msps, low power 3V A/D converters designed for digitizing high frequency, wide dynamic range signals. The LTC2253/LTC2252 are perfect for demanding imaging and communications applications with AC performance that includes 70.1dB SNR and 85dB SFDR for signals at the Nyquist frequency.

DC specs include ±0.3LSB INL (typ), ±0.15LSB DNL (typ) and no missing codes over temperature. The transition noise is a low 0.32LSBRMS.

A single 3V supply allows low power operation. A separate output supply allows the outputs to drive 0.5V to 3.3V logic.

A single-ended CLK input controls converter operation. An optional clock duty cycle stabilizer allows high performance at full speed for a wide range of clock duty cycles.

特点
  • Sample Rate: 125Msps/105Msps
  • Single 3V Supply (2.85V to 3.4V)
  • Low Power: 395mW/320mW
  • 70.2dB SNR
  • 88dB SFDR
  • No Missing Codes
  • Flexible Input: 1VP-P to 2VP-P Range
  • 640MHz Full Power Bandwidth S/H
  • Clock Duty Cycle Stabilizer
  • Shutdown and Nap Modes
  • Pin Compatible Family125Msps: LTC2253 (12-Bit), LTC2255 (14-Bit)105Msps: LTC2252 (12-Bit), LTC2254 (14-Bit)80Msps: LTC2229 (12-Bit), LTC2249 (14-Bit)65Msps: LTC2228 (12-Bit), LTC2248 (14-Bit)40Msps: LTC2227 (12-Bit), LTC2247 (14-Bit)25Msps: LTC2226 (12-Bit), LTC2246 (14-Bit)10Msps: LTC2225 (12-Bit), LTC2245 (14-Bit)
  • 32-Pin (5mm × 5mm) QFN Package
    • 应用
  • Wireless and Wired Broadband Communication
  • Imaging Systems
  • Ultrasound
  • Spectral Analysis
  • Portable Instrumentation
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2252CUH 5x5 QFN-32 C $32.86 $23.00
    LTC2252CUH#PBF 5x5 QFN-32 C $32.86 $23.00
    LTC2252CUH#TR 5x5 QFN-32 C $23.10
    LTC2252CUH#TRPBF 5x5 QFN-32 C $23.10
    LTC2252IUH 5x5 QFN-32 I $39.43 $27.60
    LTC2252IUH#PBF 5x5 QFN-32 I $39.43 $27.60
    LTC2252IUH#TR 5x5 QFN-32 I $27.70
    LTC2252IUH#TRPBF 5x5 QFN-32 I $27.70
