当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT3023
LT3023技术文档下载：
LT3023技术文档产品手册下载
LT3023 - 典型应用图例：

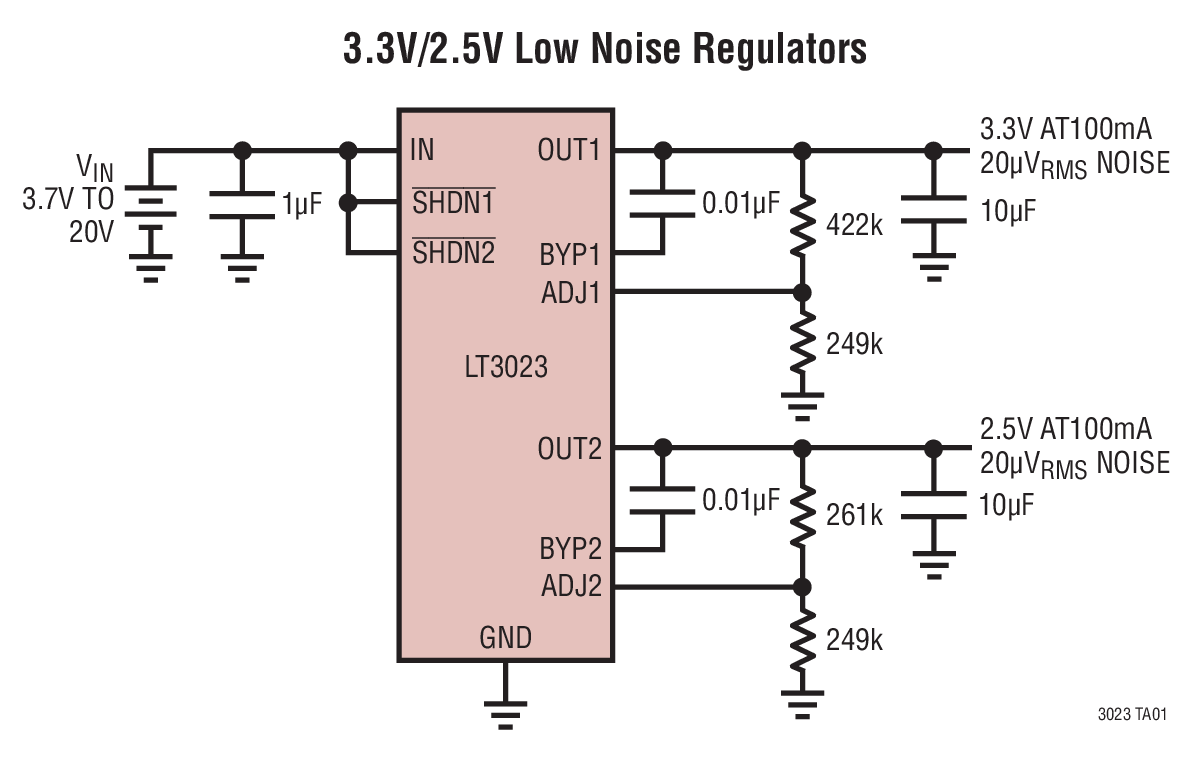

LT3023典型应用图例一

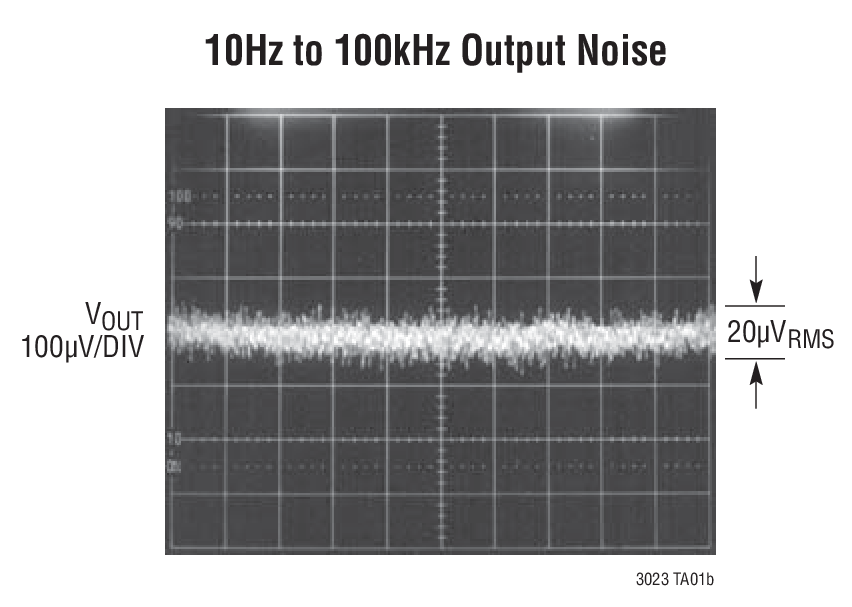

LT3023典型应用图例二
LT3023 - 封装图解：

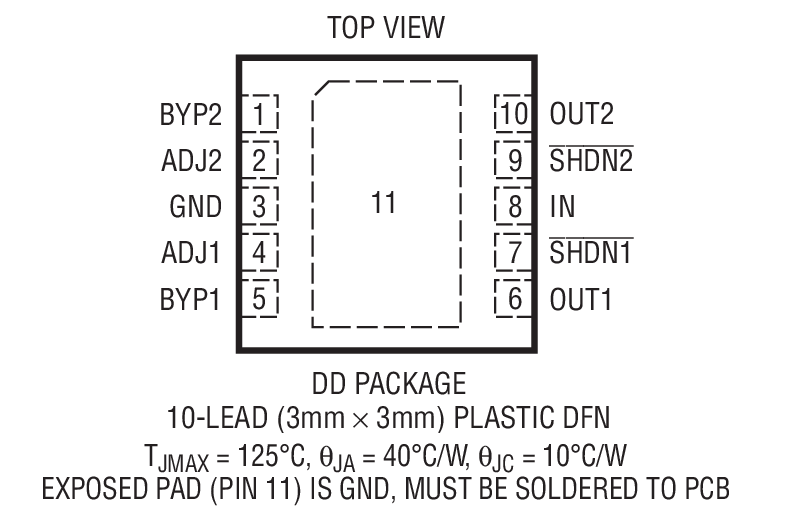

LT3023封装图解一

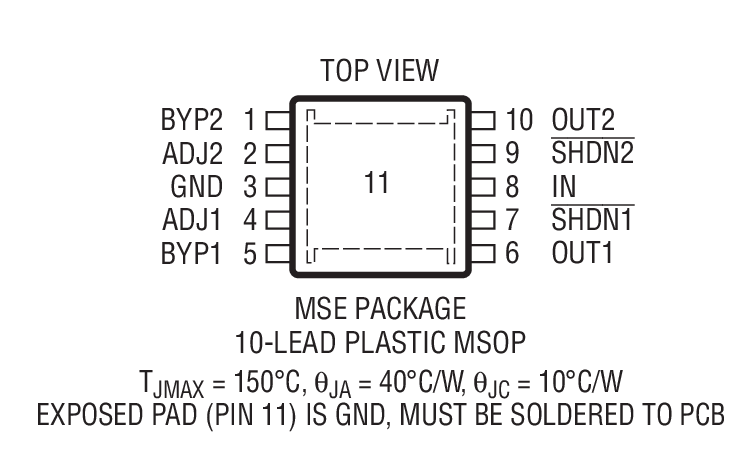

LT3023封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3023介绍

LT3023 - LT3023是双通道 100mA、低压差、低噪声、微功率稳压器

LT3023是LINEAR凌力尔特公司的一款正稳压器产品，LT3023是LT3023是双通道 100mA、低压差、低噪声、微功率稳压器，本站介绍了LT3023的封装应用图解、特点和优点、功能等，并给出了与LT3023相关的LINEAR元器件型号供参考。

LT3023 - LT3023是双通道 100mA、低压差、低噪声、微功率稳压器 - 正稳压器 - 电源管理 - 凌力尔特

LT3023 - 双通道 100mA、低压差、低噪声、微功率稳压器

LT3023 - 双通道 100mA、低压差、低噪声、微功率稳压器 - Linear Technology（凌力尔特）

功能描述

LT3023是一款双通道、微功率、低噪声、低压差稳压器。利用一个外部 0.01μF 旁路电容器，可把输出噪声降低至 20μVRMS (在 10Hz 至 100kHz 的带宽内)。该器件专为在电池供电型系统中使用而设计，每个通道 20μA 的低静态电流使其成为一种理想的选择。在停机模式中，静态电流减小至 0.1μA 以下。停机控制对于每个通道是独立的，从而在电源管理中提供了灵活性。该器件能够在一个 1.8V 至 20V 的输入电压范围内运作，并能从每个通道提供 100mA 的输出电流和一个 300mV 的压差电压。在压差状态中，静态电流是良好受控的。

LT3023 稳压器可在采用低至 1μF 的输出电容器时实现稳定。可以使用小的陶瓷电容器，而无需其他稳压器所要求的串联电阻。

内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。该器件可以用作一款具一个 1.22V 基准电压的可调型器件。LT3023 稳压器采用耐热增强型 10 引脚 MSOP 和 DFN 封装。

特点
  • 低噪声：20μVRMS (10Hz 至 100kHz)
  • 低静态电流：每个输出为 20μA
  • 宽输入电压范围：1.8V 至 20V
  • 输出电流：每个通道为 100mA
  • 非常低的停机电流：< 0.1μA
  • 低压差电压：300mV (在 100mA)
  • 可调输出范围：1.22V 至 20V
  • 采用 1μF 输出电容器可实现稳定
  • 采用铝电容器、钽电容器或陶瓷电容器可实现稳定
  • 反向电池保护
  • 无反向电流
  • 无需保护二极管
  • 具过流和过热保护功能
  • 耐热增强型 10 引脚 MSOP 和 DFN 封装
    • 应用
  • 蜂窝电话
  • 寻呼机
  • 电池供电型系统
  • 频率合成器
  • 无线调制解调器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3023EDD 3x3 DFN-10 E $2.43 $1.70
    LT3023EDD#PBF 3x3 DFN-10 E $2.43 $1.70
    LT3023EDD#TR 3x3 DFN-10 E $1.80
    LT3023EDD#TRPBF 3x3 DFN-10 E $1.80
    LT3023EMSE MS-10E E $2.29 $1.60
    LT3023EMSE#PBF MS-10E E $2.29 $1.60
    LT3023EMSE#TR MS-10E E $1.66
    LT3023EMSE#TRPBF MS-10E E $1.66
    LT3023IDD 3x3 DFN-10 I $2.67 $1.87
    LT3023IDD#PBF 3x3 DFN-10 I $2.67 $1.87
    LT3023IDD#TR 3x3 DFN-10 I $1.93
    LT3023IDD#TRPBF 3x3 DFN-10 I $1.93
    LT3023IMSE MS-10E I $2.51 $1.76
    LT3023IMSE#PBF MS-10E I $2.51 $1.76
    LT3023IMSE#TR MS-10E I $1.82
    LT3023IMSE#TRPBF MS-10E I $1.82
