当前位置:Linear公司 > > 凌力尔特芯片 >> LTC2251
LTC2251技术文档下载:
LTC2251技术文档产品手册下载
LTC2251 - 典型应用图例:

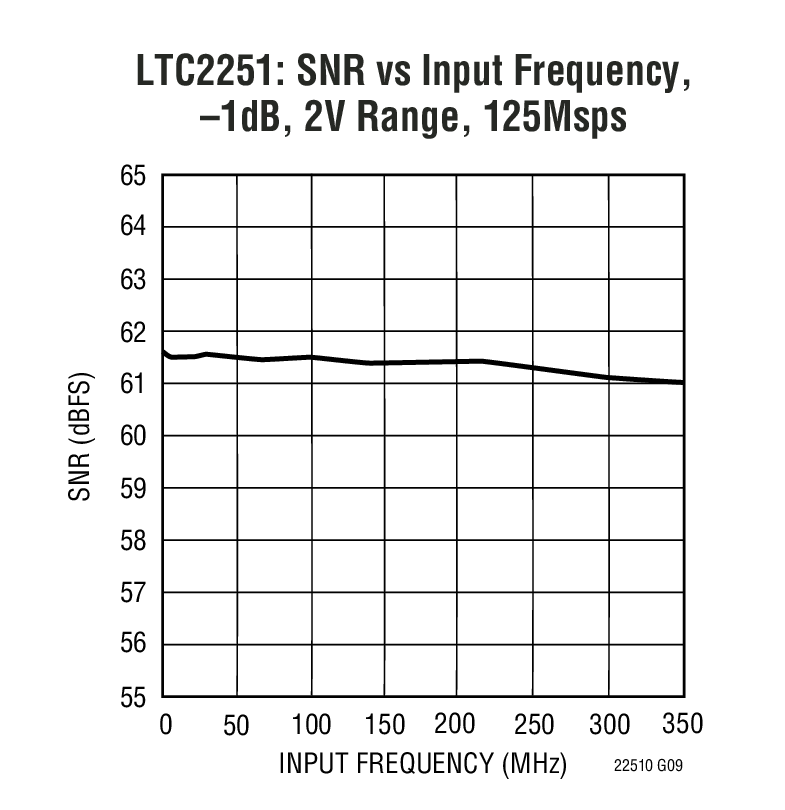

LTC2251典型应用图例一

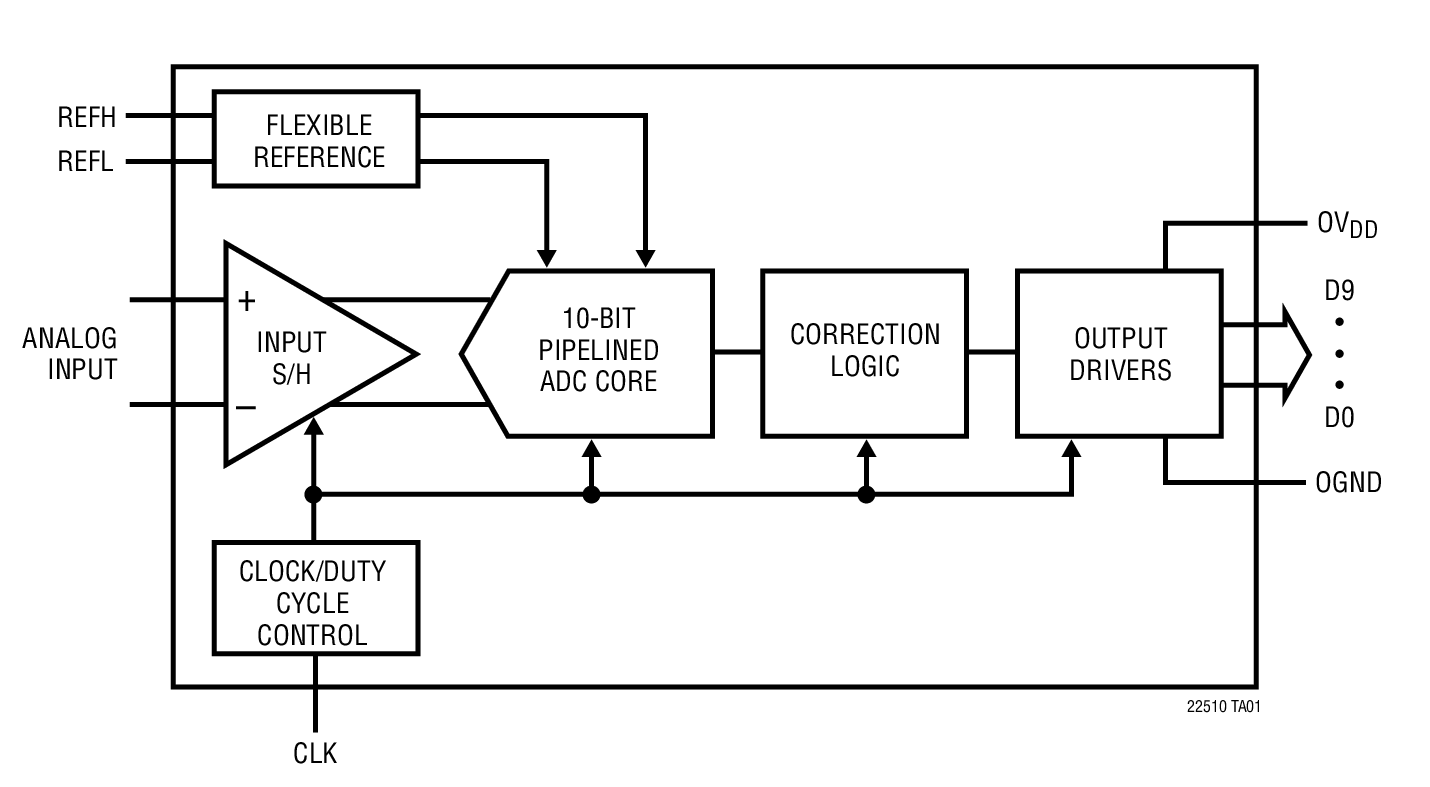

LTC2251典型应用图例二
LTC2251 - 封装图解:

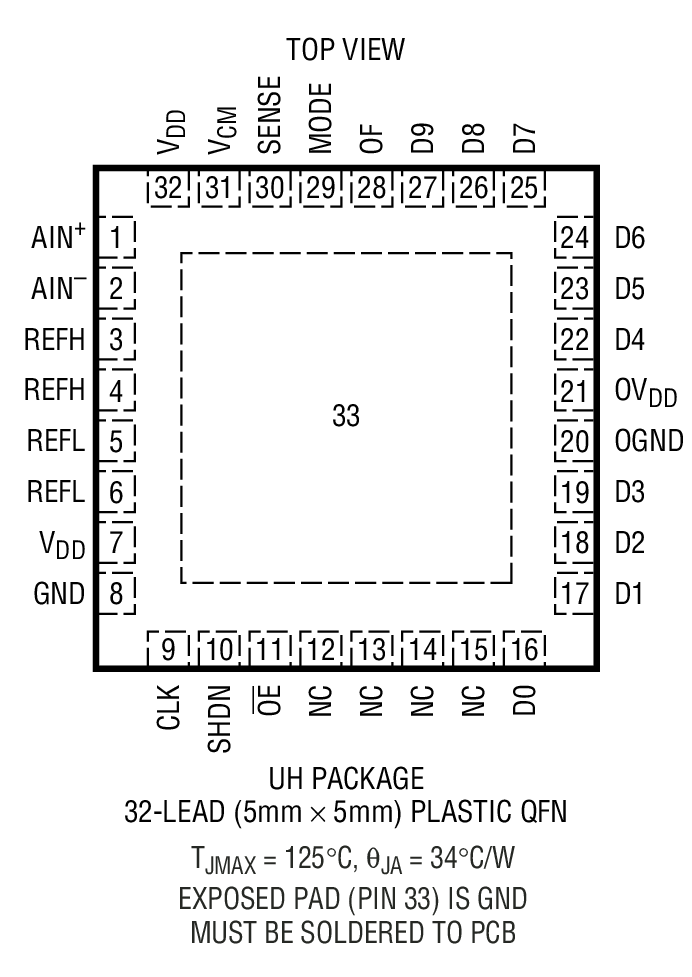

LTC2251封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2251介绍
LTC2251 - LTC2251是10-Bit, 125Msps Low Noise 3V ADCs

LTC2251是Linear公司的一款高速 ADC产品,LTC2251是10-Bit, 125Msps Low Noise 3V ADCs,本站介绍了LTC2251的封装应用图解、特点和优点、功能等,并给出了与LTC2251相关的凌力尔特元器件型号供参考。

LTC2251 - 10-Bit, 125Msps Low Noise 3V ADCs

LTC2251 - 10-Bit, 125Msps Low Noise 3V ADCs - Linear Technology(凌力尔特)

功能描述

The LTC2251/LTC2250 are 10-bit 125Msps/105Msps, low noise 3V A/D converters designed for digitizing high frequency, wide dynamic range signals. The LTC2251/LTC2250 are perfect for demanding imaging and communications applications with AC performance that includes 61.6dB SNR and 85dB SFDR for signals at the Nyquist frequency.

DC specs include ±0.1LSB INL (typ), ±0.05LSB DNL (typ) and ±0.6LSB INL, ±0.6LSB DNL over temperature. The transition noise is a low 0.08LSBRMS.

A single 3V supply allows low power operation. A separate output supply allows the outputs to drive 0.5V to 3.3V logic.

A single-ended CLK input controls converter operation. An optional clock duty cycle stabilizer allows high performance at full speed for a wide range of clock duty cycles.

特点
  • Sample Rate: 125Msps/105Msps
  • Single 3V Supply (2.85V to 3.4V)
  • Low Power: 395mW/320mW
  • 61.6dB SNR
  • 85dB SFDR
  • No Missing Codes
  • Flexible Input: 1VP-P to 2VP-P Range
  • 640MHz Full Power Bandwidth S/H
  • Clock Duty Cycle Stabilizer
  • Shutdown and Nap Modes
  • Pin Compatible Family:125Msps: LTC2251 (10-Bit), LTC2253 (12-Bit)105Msps: LTC2250 (10-Bit), LTC2252 (12-Bit)80Msps: LTC2239 (10-Bit), LTC2229 (12-Bit)65Msps: LTC2238 (10-Bit), LTC2228 (12-Bit)40Msps: LTC2237 (10-Bit), LTC2227 (12-Bit)25Msps: LTC2236 (10-Bit), LTC2226 (12-Bit)
  • 32-Pin (5mm × 5mm) QFN Package
  • 应用
  • Wireless and Wired Broadband Communication
  • Imaging Systems
  • Ultrasound
  • Spectral Analysis
  • Portable Instrumentation
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2251CUH 5x5 QFN-32 C $17.14 $12.00
    LTC2251CUH#PBF 5x5 QFN-32 C $17.14 $12.00
    LTC2251CUH#TR 5x5 QFN-32 C $12.10
    LTC2251CUH#TRPBF 5x5 QFN-32 C $12.10
    LTC2251IUH 5x5 QFN-32 I $20.57 $14.40
    LTC2251IUH#PBF 5x5 QFN-32 I $20.57 $14.40
    LTC2251IUH#TR 5x5 QFN-32 I $14.50
    LTC2251IUH#TRPBF 5x5 QFN-32 I $14.50
