LTC3210 - LTC3210是采用 3mm x 3mm QFN 封装的主/相机 LED 控制器

LTC3210是LINEAR凌力尔特公司的一款无电感器型 (充电泵) LED 驱动器产品，LTC3210是LTC3210是采用 3mm x 3mm QFN 封装的主/相机 LED 控制器，本站介绍了LTC3210的封装应用图解、特点和优点、功能等，并给出了与LTC3210相关的LINEAR元器件型号供参考。

LTC3210 - LTC3210是采用 3mm x 3mm QFN 封装的主/相机 LED 控制器 - 无电感器型 (充电泵) LED 驱动器 - 电源管理 - 凌力尔特

LTC3210 - 采用 3mm x 3mm QFN 封装的主/相机 LED 控制器

LTC3210 - 采用 3mm x 3mm QFN 封装的主/相机 LED 控制器 - Linear Technology（凌力尔特）

功能描述

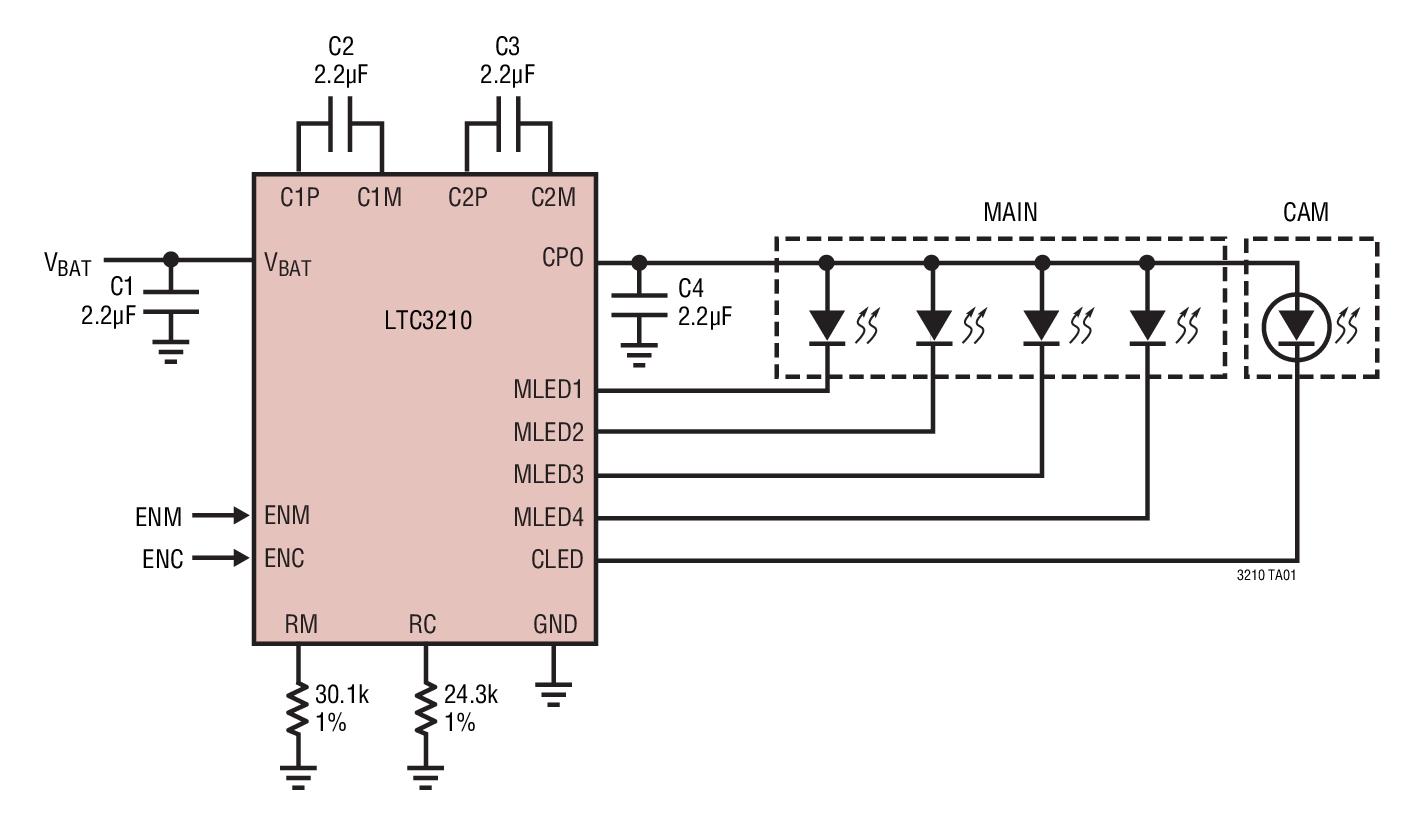

LTC3210 是一款低噪声充电泵 DC/DC 转换器，专为驱动 4 个主 LED 和一个用于相机照明的高电流 CAMLED 而设计。LTC3210 仅需 4 个小的陶瓷电容器和两个电流设定电阻器便可构成一个完整的 LED 电源和电流控制器。

内部软起动电路可防止在启动和模式变更期间产生过大的浪涌电流。高开关频率允许采用小的外部电容器。独立的主和相机全标度电流设定值由两个外部电阻器来设置。停机模式和电流输出电平通过两个逻辑输入来选择。

流过 LED 的全标度电流利用外部电阻器来设置。对 ENM 和 ENC 引脚电平进行变换，以通过内部计数器和 DAC 来调节 LED 电流。当 ENM 和 ENC 引脚均为低电平并持续 150µs (典型值) 时，该器件将被关断。

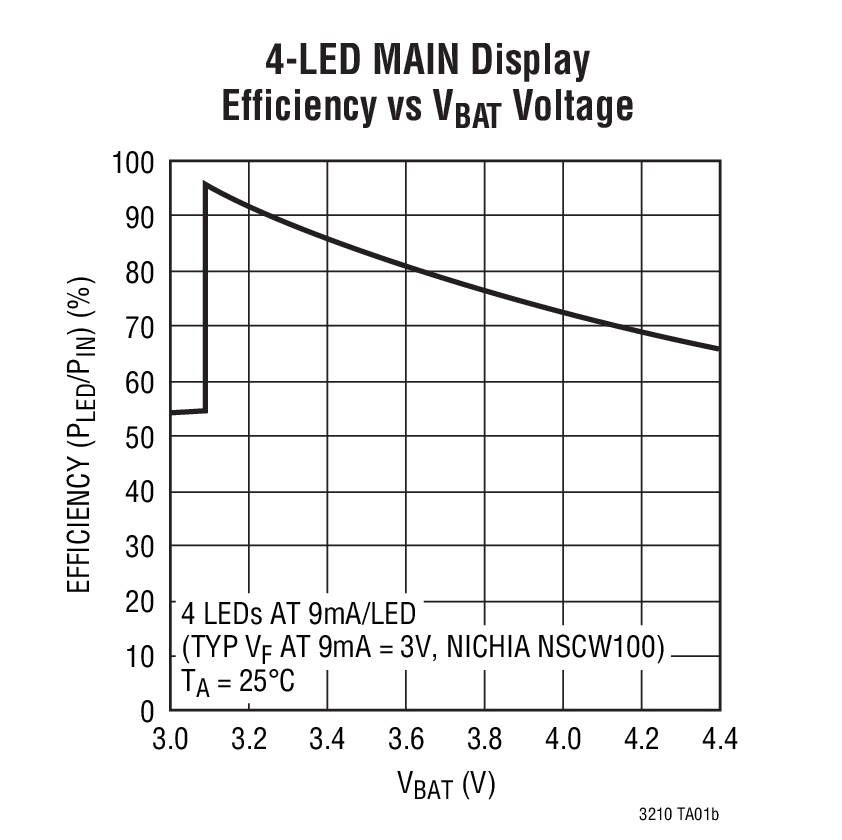

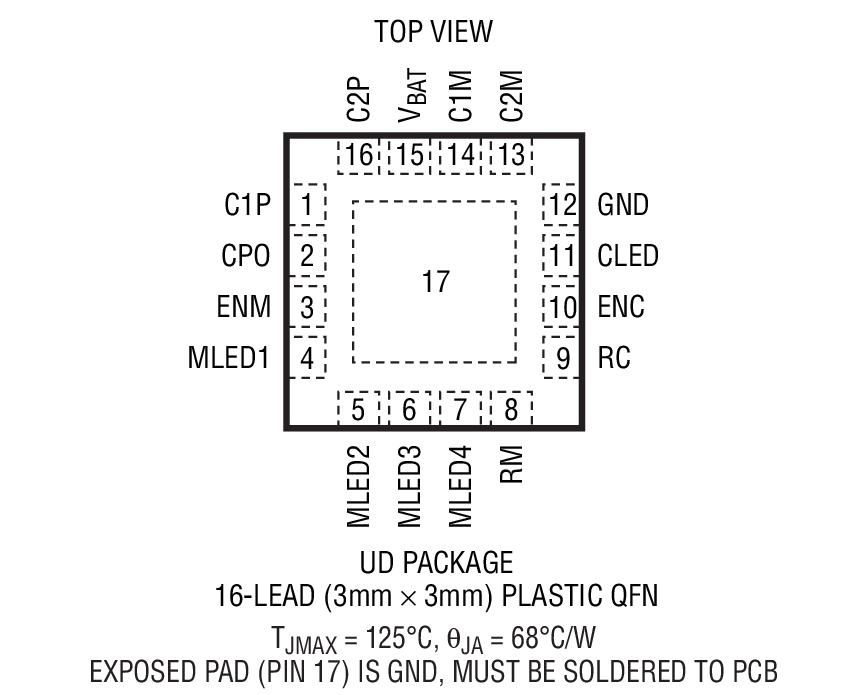

充电泵根据 LED 电流源两端的电压来优化效率。该器件在 1x 模式中上电，并当任何被使能的 LED 电流源开始进入压降状态时自动切换至升压模式。LTC3210 采用 3mm x 3mm 16 引脚 QFN 封装。

特点

低噪声充电泵利用自动模式切换提供高效率

多模式运作：1x、1.5x、2x

单独的全标度电流设定电阻器
