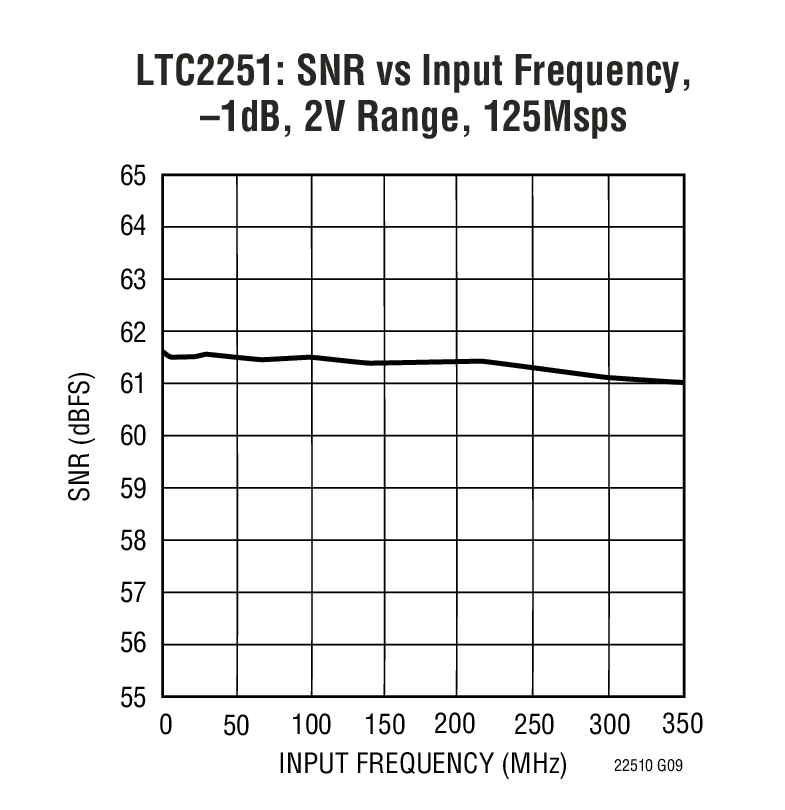

LTC2250典型应用图例一

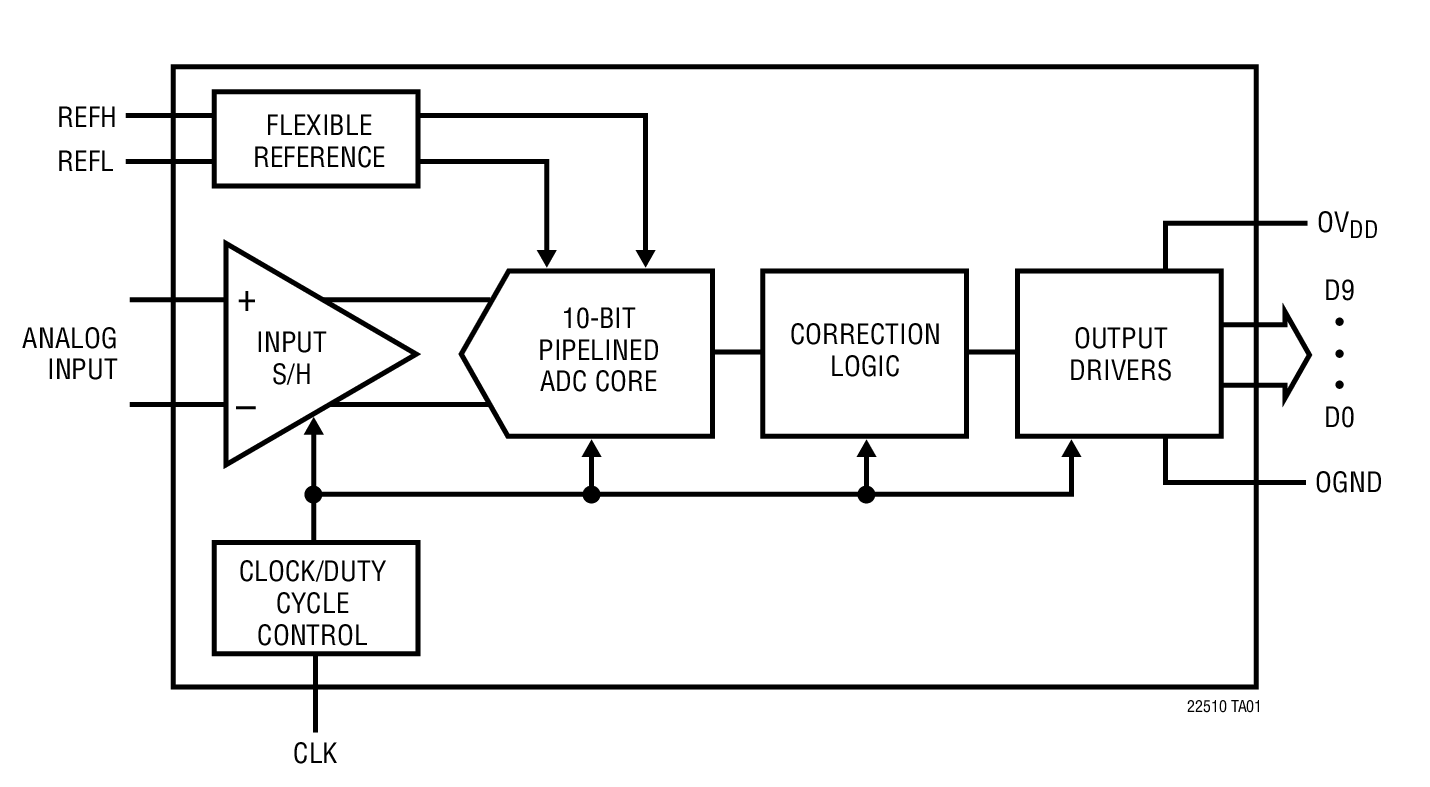

LTC2250典型应用图例二
LTC2250 - 封装图解：

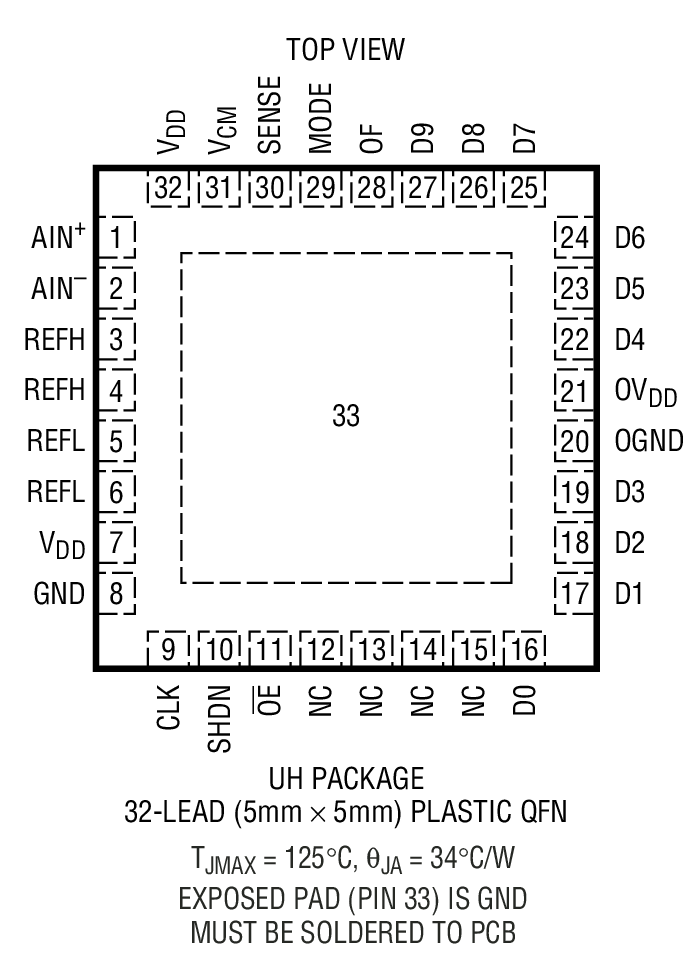

LTC2250封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2250介绍

LTC2250 - LTC2250是10-Bit, 105Msps Low Noise 3V ADCs

LTC2250是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2250是LTC2250是10-Bit, 105Msps Low Noise 3V ADCs，本站介绍了LTC2250的封装应用图解、特点和优点、功能等，并给出了与LTC2250相关的LINEAR元器件型号供参考。

LTC2250 - LTC2250是10-Bit, 105Msps Low Noise 3V ADCs - 高速 ADC - 数据转换 - 凌力尔特

LTC2250 - 10-Bit, 105Msps Low Noise 3V ADCs

LTC2250 - 10-Bit, 105Msps Low Noise 3V ADCs - Linear Technology（凌力尔特）

功能描述

The LTC2251/LTC2250 are 10-bit 125Msps/105Msps, low noise 3V A/D converters designed for digitizing high frequency, wide dynamic range signals. The LTC2251/LTC2250 are perfect for demanding imaging and communications applications with AC performance that includes 61.6dB SNR and 85dB SFDR for signals at the Nyquist frequency.

DC specs include ±0.1LSB INL (typ), ±0.05LSB DNL (typ) and ±0.6LSB INL, ±0.6LSB DNL over temperature. The transition noise is a low 0.08LSBRMS.

A single 3V supply allows low power operation. A separate output supply allows the outputs to drive 0.5V to 3.3V logic.

A single-ended CLK input controls converter operation. An optional clock duty cycle stabilizer allows high performance at full speed for a wide range of clock duty cycles.

特点
  • Sample Rate: 125Msps/105Msps
  • Single 3V Supply (2.85V to 3.4V)
  • Low Power: 395mW/320mW
  • 61.6dB SNR
  • 85dB SFDR
  • No Missing Codes
  • Flexible Input: 1VP-P to 2VP-P Range
  • 640MHz Full Power Bandwidth S/H
  • Clock Duty Cycle Stabilizer
  • Shutdown and Nap Modes
  • Pin Compatible Family:125Msps: LTC2251 (10-Bit), LTC2253 (12-Bit)105Msps: LTC2250 (10-Bit), LTC2252 (12-Bit)80Msps: LTC2239 (10-Bit), LTC2229 (12-Bit)65Msps: LTC2238 (10-Bit), LTC2228 (12-Bit)40Msps: LTC2237 (10-Bit), LTC2227 (12-Bit)25Msps: LTC2236 (10-Bit), LTC2226 (12-Bit)
  • 32-Pin (5mm × 5mm) QFN Package
    • 应用
  • Wireless and Wired Broadband Communication
  • Imaging Systems
  • Ultrasound
  • Spectral Analysis
  • Portable Instrumentation
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2250CUH 5x5 QFN-32 C $10.71 $7.50
    LTC2250CUH#PBF 5x5 QFN-32 C $10.71 $7.50
    LTC2250CUH#TR 5x5 QFN-32 C $7.60
    LTC2250CUH#TRPBF 5x5 QFN-32 C $7.60
    LTC2250IUH 5x5 QFN-32 I $12.86 $9.00
    LTC2250IUH#PBF 5x5 QFN-32 I $12.86 $9.00
    LTC2250IUH#TR 5x5 QFN-32 I $9.10
    LTC2250IUH#TRPBF 5x5 QFN-32 I $9.10
