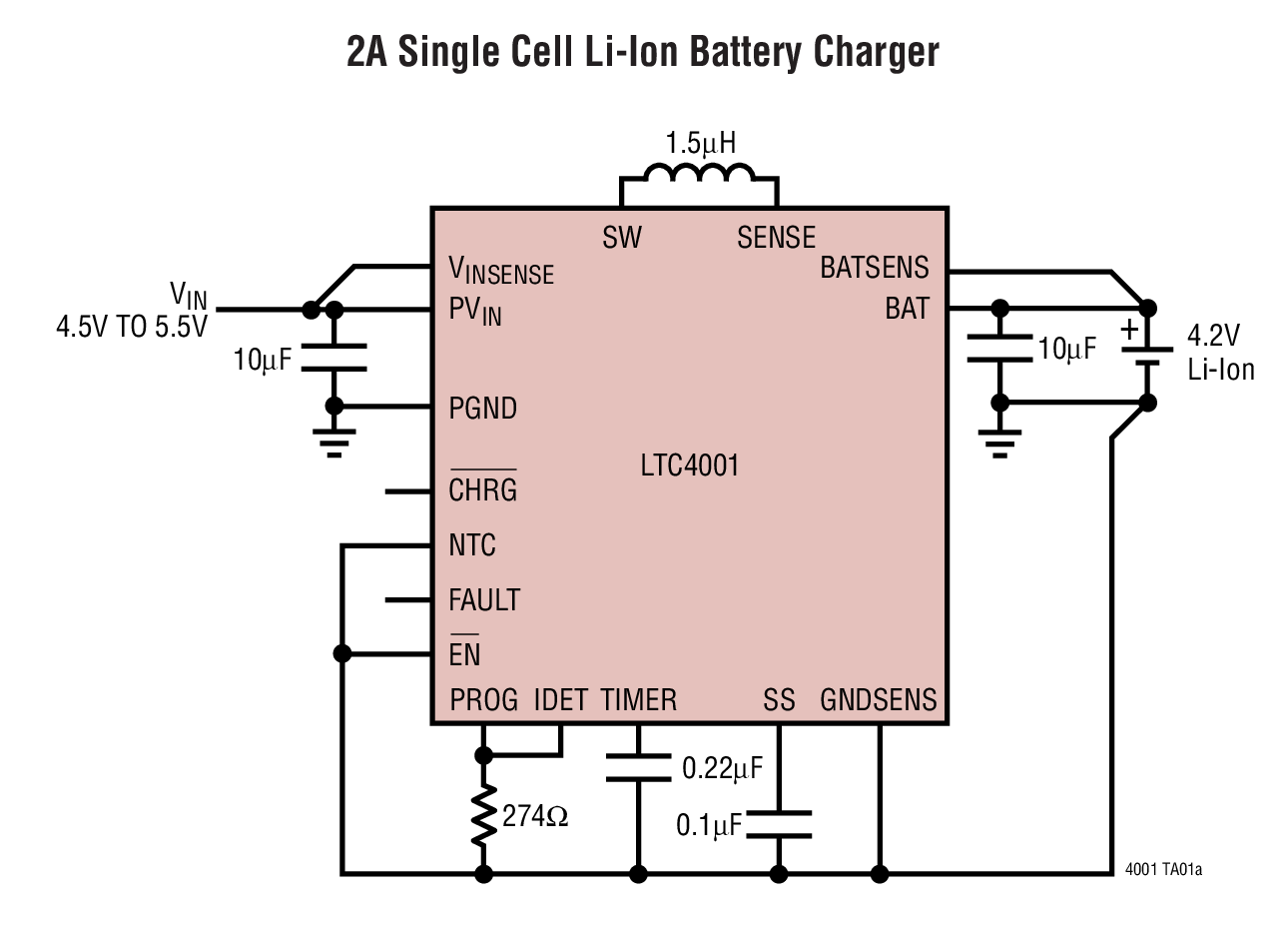

LTC4001典型应用图例一

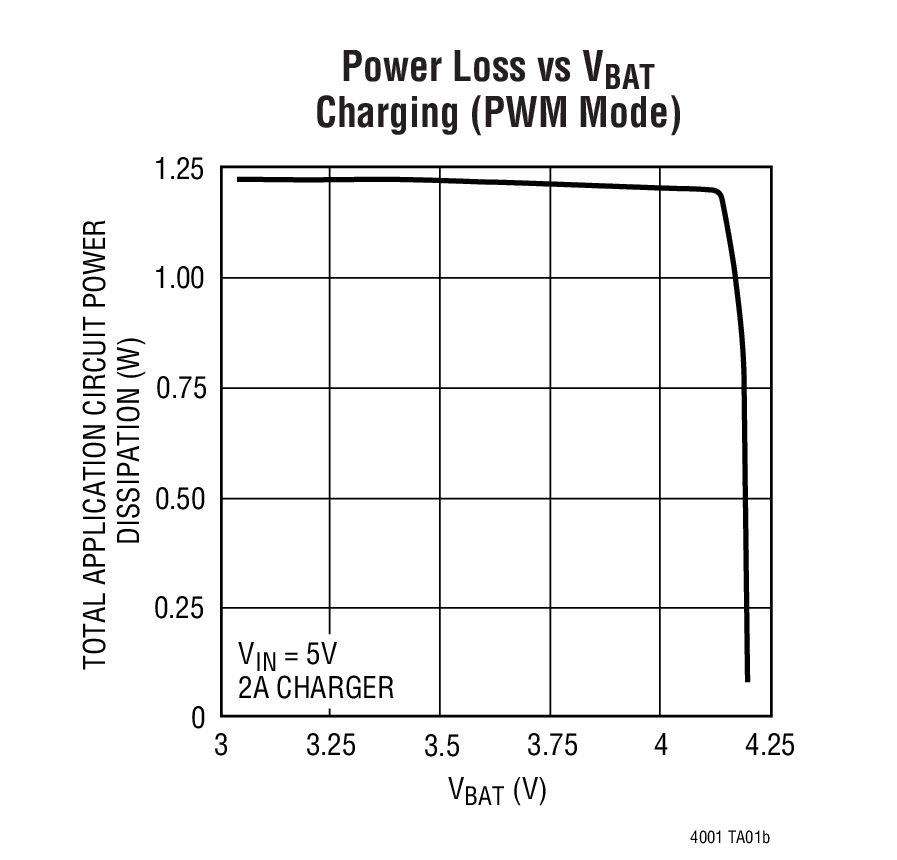

LTC4001典型应用图例二
LTC4001 - 封装图解:

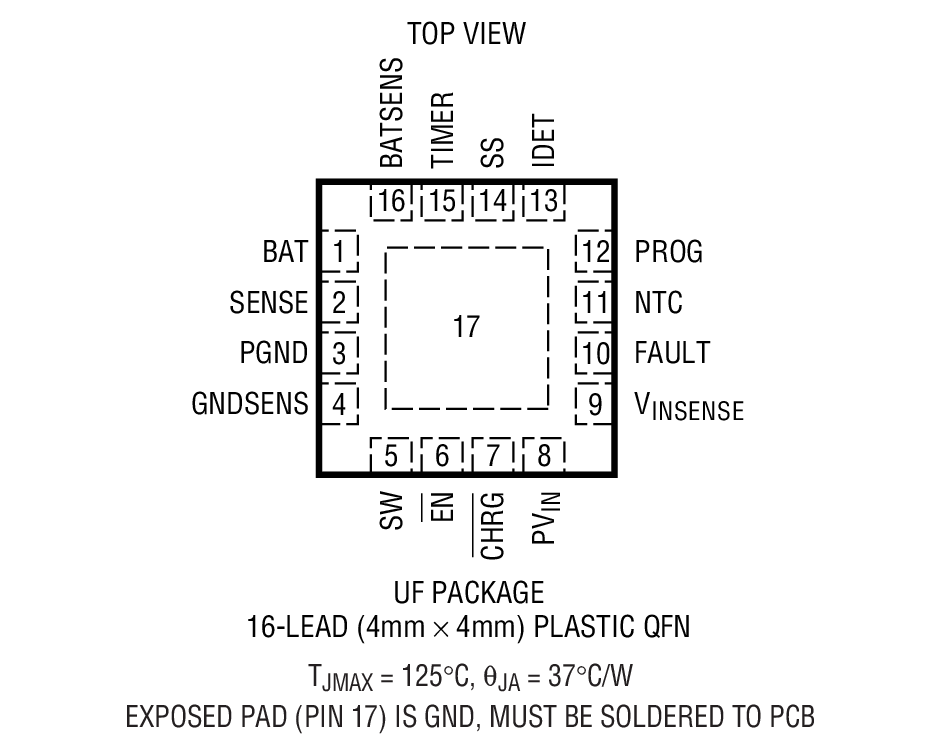

LTC4001封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC4001介绍
LTC4001 - LTC4001是2A 同步降压型锂离子电池充电器

LTC4001是Linear公司的一款开关充电器产品,LTC4001是2A 同步降压型锂离子电池充电器,本站介绍了LTC4001的封装应用图解、特点和优点、功能等,并给出了与LTC4001相关的凌力尔特元器件型号供参考。

LTC4001 - 2A 同步降压型锂离子电池充电器

LTC4001 - 2A 同步降压型锂离子电池充电器 - Linear Technology(凌力尔特)

功能描述

LTC4001 是一款面向 5V 交流适配器的 2A 锂离子电池充电器。它采用一种 1.5MHz 同步降压型转换器拓扑结构来减少充电期间的功耗。低功耗、一个内部 MOSFET 和检测电阻器造就了一种能够被嵌入在各种手持式应用中的小型化充电器。LTC4001 包括完整的充电终止电路、自动再充电功能和一个准确度达 ±1% 的 4.2V 浮动电压。由于集成了输入短路保护电路,因此不需要使用隔离二极管。

电池充电电流、充电超时和充电结束指示参数采用外部组件来设定。附加功能还包括电池短路检测、适宜温度充电判定和过压保护。LTC4001采用扁平 (高度仅 0.75mm) 16 引脚 (4mm x 4mm) QFN 封装。
特点
  • 低功耗
  • 2A 最大充电电流
  • 无需外部 MOSFET、检测电阻器或隔离二极管
  • 在电池接线端子上进行远程采样
  • 可编程充电终止定时器
  • 准确度达 ±0.5% 的 4.2V 预设浮动电压
  • 可编程充电电流检测/终止
  • 自动再充电
  • 热敏电阻输入以实现适宜温度充电
  • 与电流限制交流适配器兼容
  • 扁平 16 引脚 (4mm x 4mm) QFN 封装
  • 应用
  • 手持式电池供电型设备
  • 手持式计算机
  • 充电座
  • 数码相机
  • 智能手机
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4001EUF 4x4 QFN-16 E $3.14 $2.20
    LTC4001EUF#PBF 4x4 QFN-16 E $3.14 $2.20
    LTC4001EUF#TR 4x4 QFN-16 E $2.26
    LTC4001EUF#TRPBF 4x4 QFN-16 E $2.26
