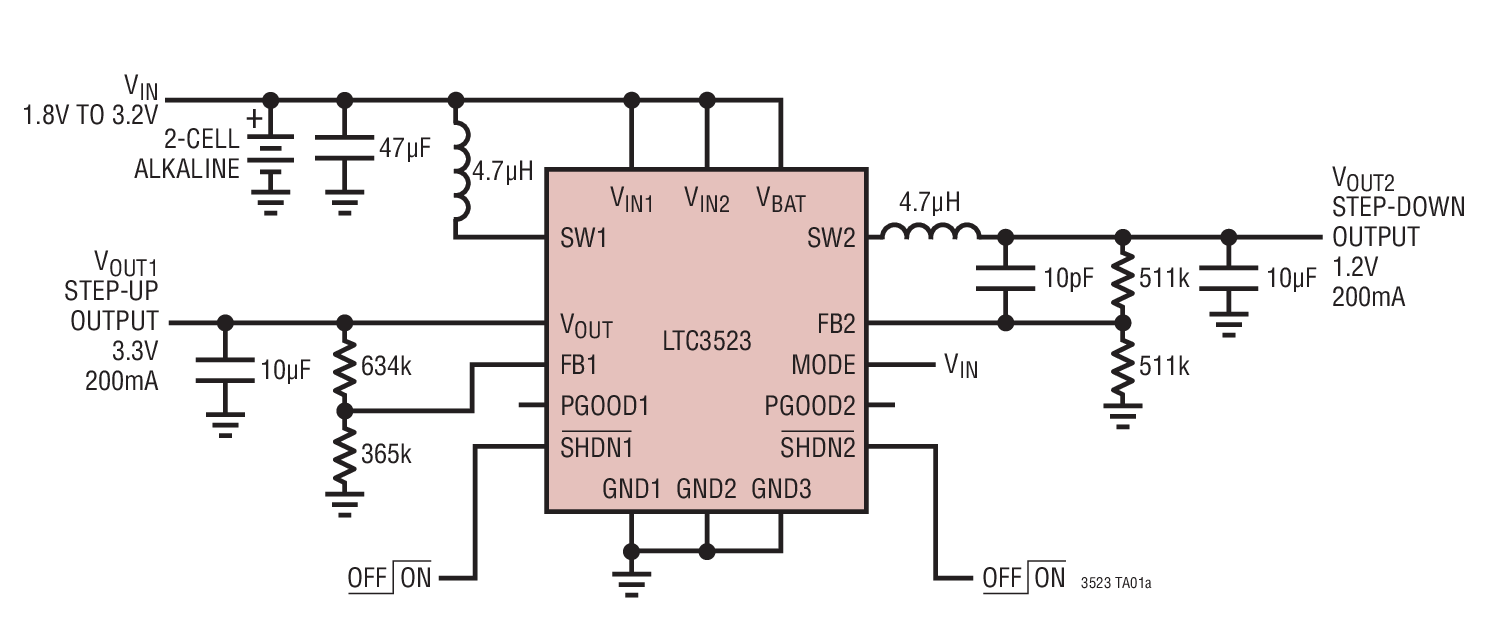

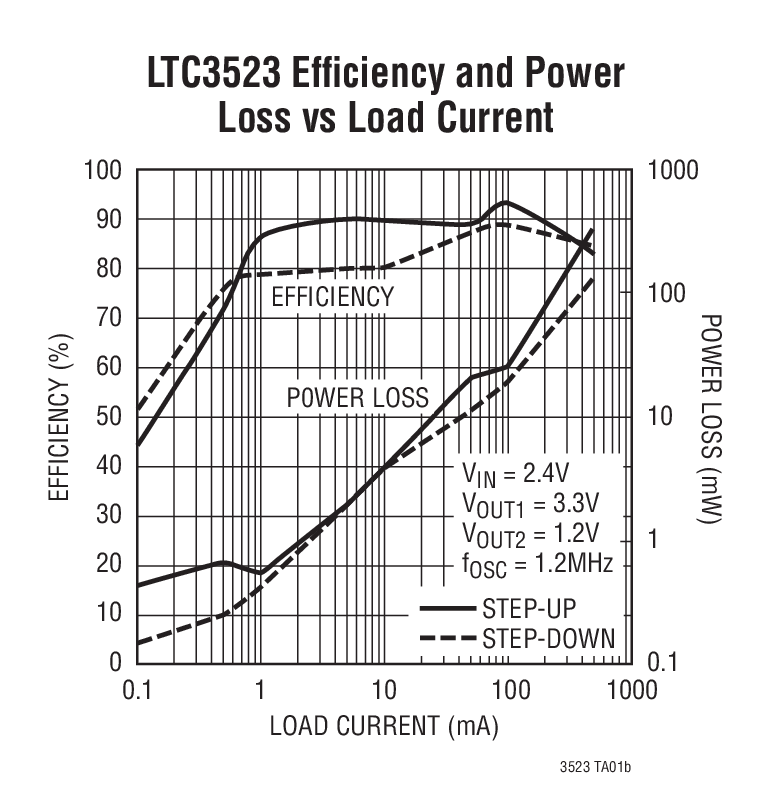

LTC3523 - 典型应用图例：

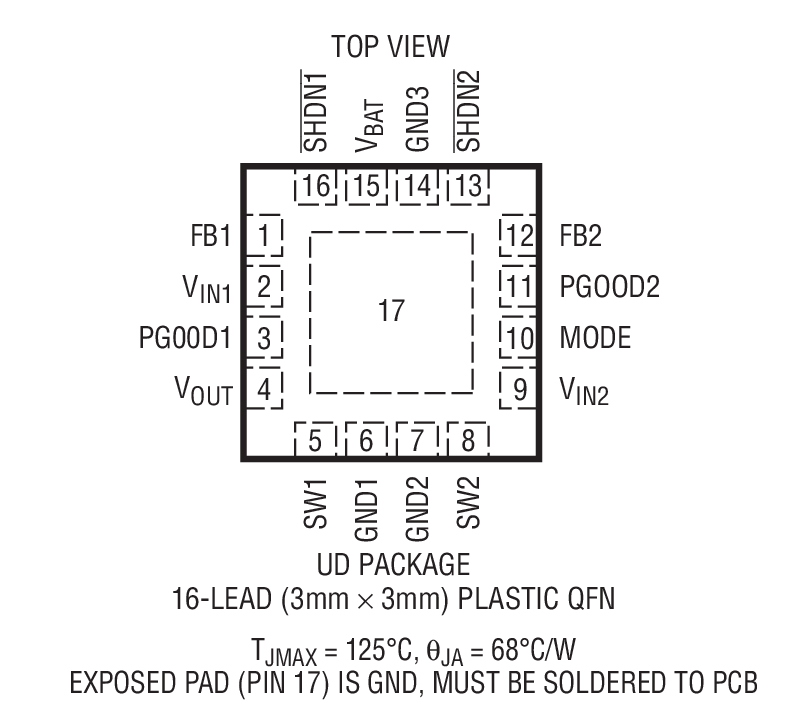

LTC3523 - 封装图解：

LTC3523 - LTC3523是同步 600mA 升压和 400mA 降压型 DC/DC 转换器

LTC3523是Linear公司的一款多拓扑结构 DC/DC产品，LTC3523是同步 600mA 升压和 400mA 降压型 DC/DC 转换器，本站介绍了LTC3523的封装应用图解、特点和优点、功能等，并给出了与LTC3523相关的凌力尔特元器件型号供参考。

LTC3523 - 同步 600mA 升压和 400mA 降压型 DC/DC 转换器

LTC3523/LTC3523-2 - 同步 600mA 升压和 400mA 降压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3523/LTC3523-2 把一个 600mA 升压型 DC/DC 转换器和一个 400mA 同步降压型 DC/DC 转换器集成在一个纤巧的 3mm x 3mm 封装中。1.2MHz/2.4MHz 开关频率最大限度地缩减了解决方案的占板面积，并保持了高效率。两个转换器均具有软起动和内部补偿功能，因而简化了设计。

升压和降压转换器均采用电流模式控制，并运用了一个内部同步整流器，以实现高效率。升压转换器支持 0% 占空比操作，而降压转换器支持 100% 占空比操作，旨在延长电池的运行时间。如果 MODE 引脚被保持于高电平，则两个转换器都自动地在突发模式操作和 PWM 操作之间切换，从而提升了轻负载时的效率。当 MODE 引脚接地时，选择固定、低噪声 1.2MHz/2.4MHz PWM 操作。

LTC3523/LTC3523-2 在两个转换器上均提供了电流小于 3μA 的停机模式、过热停机和限流保护功能。LTC3523/LTC3523-2 采用 16 引脚 3mm x 3mm x 0.75mm QFN 封装。

特点

双通道高效率 DC/DC 转换器：升压 (VOUT = 1.8V 至 5.25V，ISW = 600mA) 降压 (VOUT = 0.615V 至 5.5V，ISW = 400mA)

输入电压范围：1.8V 至 5.5V

效率高达 94%

可通过引脚来选择的突发模式 (Burst Mode) 操作

突发模式操作中的静态电流为 45μA

1.2MHz (LTC3523) 或 2.4MHz (LTC3523-2) 开关频率

独立的电源良好指示器输出

集成软起动

热保护和过流保护

停机模式中的静态电流 < 3μA

小型 16 引脚 3mm x 3mm x 0.75mm QFN 封装
