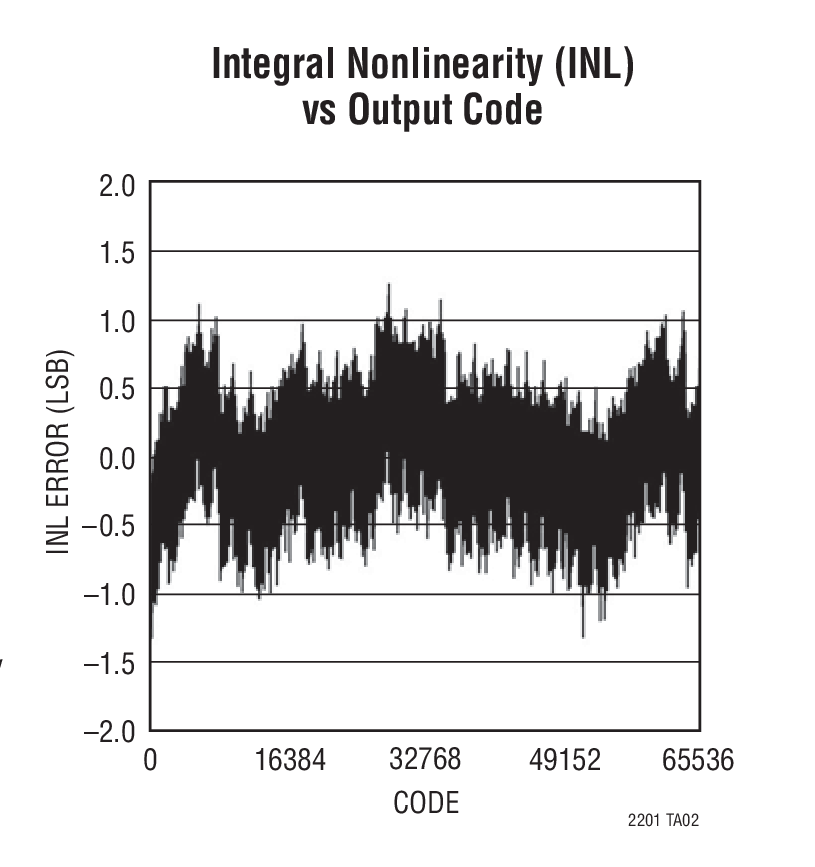

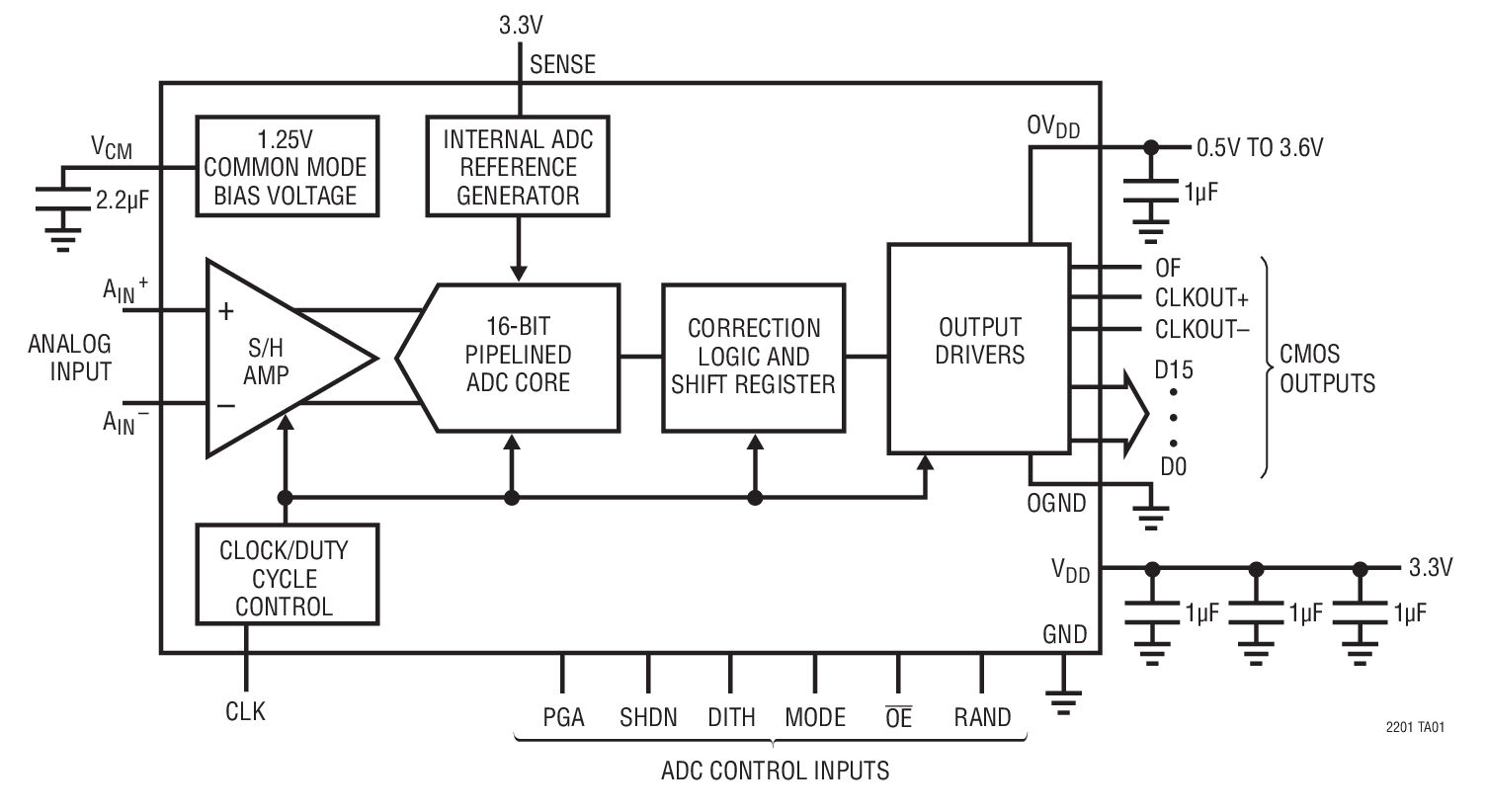

LTC2201 - 典型应用图例：

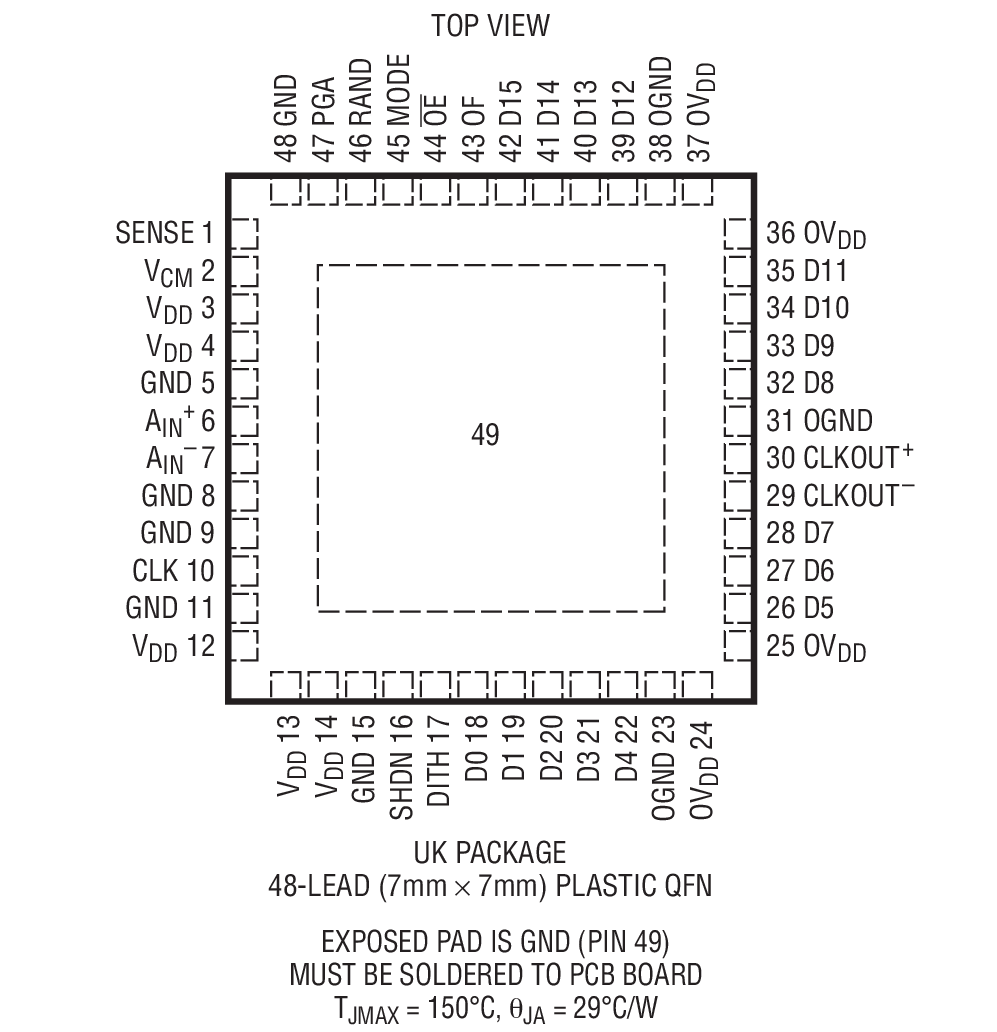

LTC2201 - 封装图解：

LINEAR凌力尔特芯片：

LTC2201 - LTC2201是16 位、20Msps ADC

LTC2201是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2201是LTC2201是16 位、20Msps ADC，本站介绍了LTC2201的封装应用图解、特点和优点、功能等，并给出了与LTC2201相关的LINEAR元器件型号供参考。

LTC2201 - LTC2201是16 位、20Msps ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2201 - 16 位、20Msps ADC

LTC2201 - 16 位、20Msps ADC - Linear Technology（凌力尔特）

功能描述

LTC2201 是一款20Msps、采样 16 位 A/D 转换器，专为对具有高达 380MHz 输入频率的高频、宽动态范围信号进行数字化处理而设计。可以利用 PGA 前端对该 ADC 的输入范围实施优化。

LTC2201 非常适合于要求苛刻的应用，其 AC 性能包括 81.6dB SNR 和 100dB 无杂散动态范围 (SFDR)。最大 DC 规格包括 ±5LSB INL、±1LSB DNL (无漏失码)。

一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围内。一个单端 CLK 输入负责控制转换器操作。

一个可任选的时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能。

特点

采样速率：20Msps

81.6dB SNR 和 100dB SFDR (2.5V 范围)

在 70MHz 的 90dB SFDR (1.667VP-P 输入范围)

PGA 前端 (2.5VP-P 或 1.667VP-P 输入范围)

380MHz 满功率带宽 S/H (采样及保持)

任选的内部高频颤动

任选的数据输出随机函数发生器

单 3.3V 电源

功耗：211mW

时钟占空比稳定器

超范围指示器

引脚兼容型系列 25Msps：LTC2203 (16 位) 10Msps：LTC2202 (16 位)

48 引脚 (7mm × 7mm) QFN 封装

应用

电信

接收机

蜂窝基站

频谱分析

成像系统

ATE (自动测试设备)

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2201CUK#PBF	7x7 QFN-48	C	$42.86	$30.00
LTC2201CUK#TRPBF	7x7 QFN-48	C		$30.06
LTC2201IUK#PBF	7x7 QFN-48	I	$51.43	$36.00
LTC2201IUK#TRPBF	7x7 QFN-48	I		$36.06
