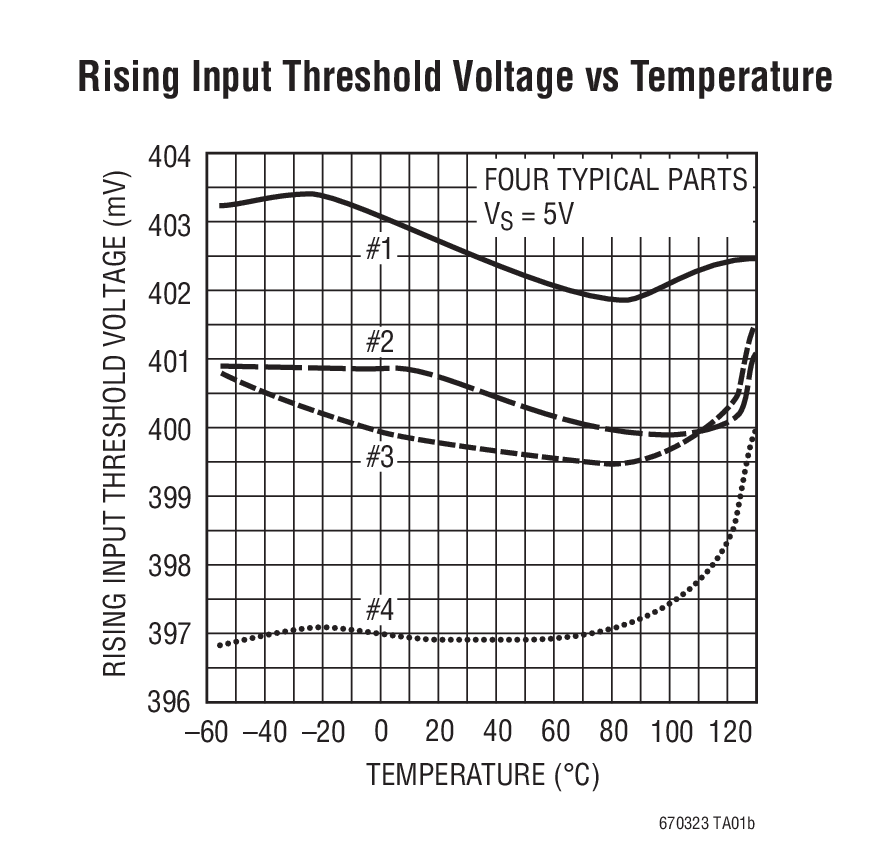

LT6703-2典型应用图例二
LT6703-2 - 封装图解：

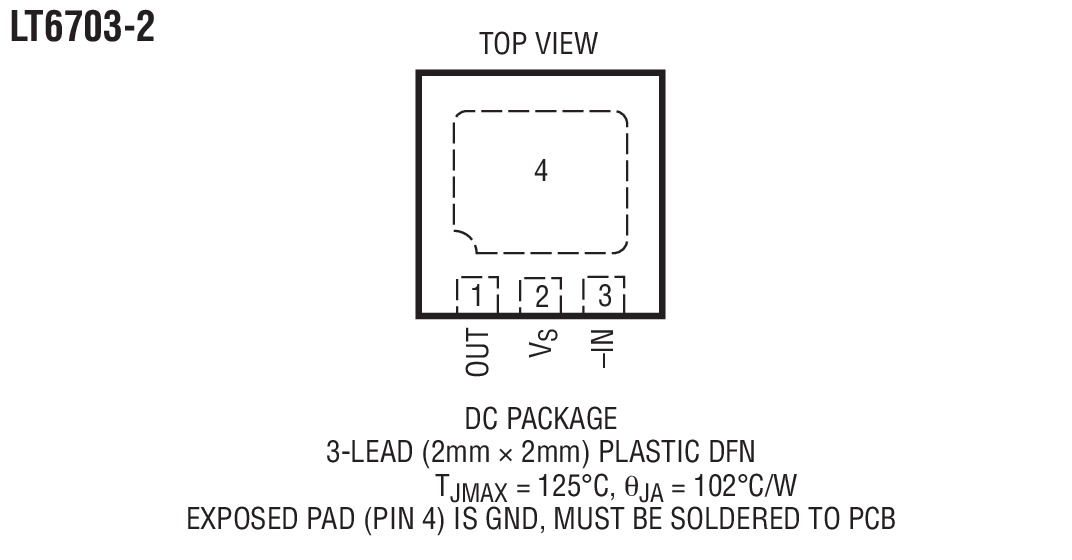

LT6703-2封装图解一
LT6703-2封装图解二

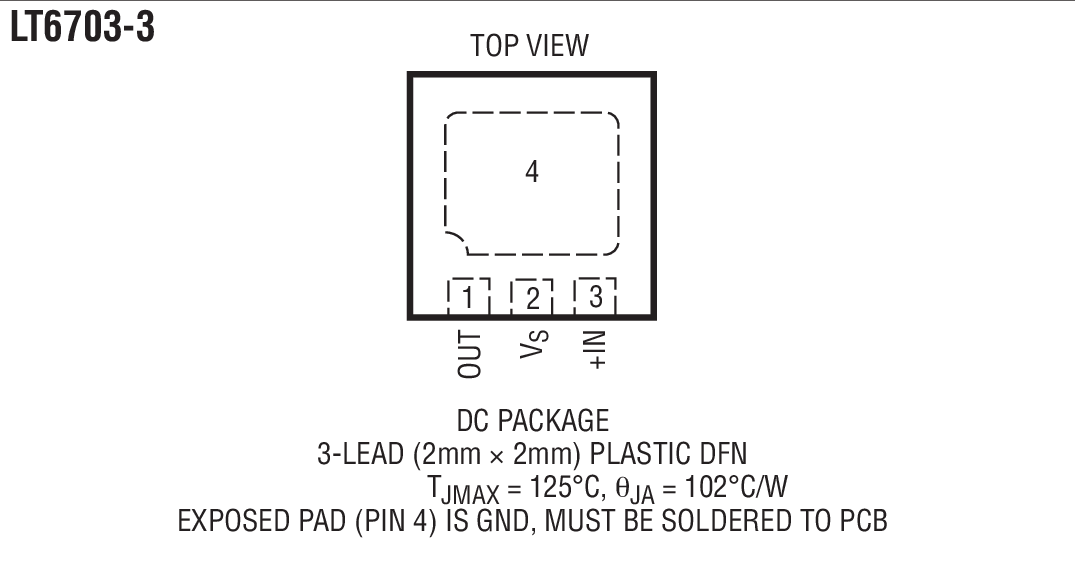

LT6703-2封装图解三

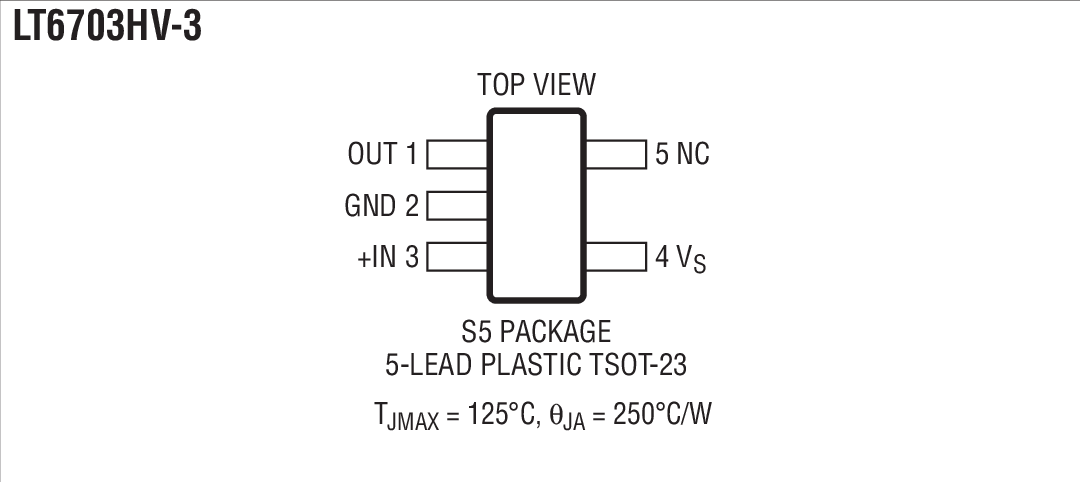

LT6703-2封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT6703-2介绍

LT6703-2 - LT6703-2是具 400mV 基准的微功率、低电压比较器

LT6703-2是LINEAR凌力尔特公司的一款微功率比较器产品，LT6703-2是LT6703-2是具 400mV 基准的微功率、低电压比较器，本站介绍了LT6703-2的封装应用图解、特点和优点、功能等，并给出了与LT6703-2相关的LINEAR元器件型号供参考。

LT6703-2 - LT6703-2是具 400mV 基准的微功率、低电压比较器 - 微功率比较器 - 航天和严酷环境 - 凌力尔特

LT6703-2 - 具 400mV 基准的微功率、低电压比较器

LT6703 - 具 400mV 基准的微功率、低电压比较器 - Linear Technology（凌力尔特）

功能描述

LT6703-2/LT6703-3/LT6703HV-2/LT6703HV-3 把一个微功率、低电压比较器和一个400mV 基准集成在一个纤巧型 DFN 封装之中。这些器件采用 1.4V 至高达 18V 的工作电源，吸收电流仅为 6.5μA，从而使其成为低电压系统监视的理想选择。比较器内置迟滞，因而确保了稳定的操作。

比较器具有一个外部可用输入，而其他输入则在内部连接至基准。比较器输出为开路集电极，而且输出负载可参考于任何高达 18V 的电压 (对于 LT6703HV 为 36V)，这与电源电压无关。输出级的电流吸收能力在整个温度范围内保证高于 5mA。

该器件两种版本的不同之处在于可用比较器输入的极性。LT6703-2/LT6703HV-2 具有一个反相输入，而 LT6703-3/LT6703HV-3 则具有一个同相输入。这两个版本均提供了商业、工业和汽车温度范围。

特点
  • 内部 400mV 基准
  • 总门限误差：±1.25% (25ºC 时的最大值)
  • 宽电源范围：1.4V 至 18V
  • 输入和输出工作电压至 36V
  • 规格针对 -40ºC至 125ºC的温度范围而拟订
  • 低静态电流：6.5μA (5V 电压条件下的典型值)
  • 内部迟滞：6.5mV (典型值)
  • 低输入偏置电流：±10nA (最大值)
  • Over-The-Top 输入还包括地电位
  • 集电极开路输出提供了电平变换
  • 输入极性的选择：LT6703-2/LT6703-3/LT6703HV-2/LT6703HV-3
  • 采用 2mm x 2mm DFN 和扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装
    • 应用
  • 电池供电型系统监视
  • 门限检测器
  • 窗口比较器
  • 继电器驱动
  • 工业控制系统
  • 手持式仪器
  • 汽车监视和控制
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6703CDC-2#PBF 2x2 DFN-3 C $1.07
    LT6703CDC-2#TRMPBF 2x2 DFN-3 C $1.07 $0.84
    LT6703CDC-2#TRPBF 2x2 DFN-3 C $1.07 $0.82
    LT6703CDC-3#PBF 2x2 DFN-3 C $1.07
    LT6703CDC-3#TRMPBF 2x2 DFN-3 C $1.07 $0.84
    LT6703CDC-3#TRPBF 2x2 DFN-3 C $1.07 $0.82
    LT6703HDC-2#PBF 2x2 DFN-3 H $1.31
    LT6703HDC-2#TRMPBF 2x2 DFN-3 H $1.31 $0.97
    LT6703HDC-2#TRPBF 2x2 DFN-3 H $1.31 $0.92
    LT6703HDC-3#PBF 2x2 DFN-3 H $1.31
    LT6703HDC-3#TRMPBF 2x2 DFN-3 H $1.31 $0.97
    LT6703HDC-3#TRPBF 2x2 DFN-3 H $1.31 $0.92
    LT6703HVCS5-2#PBF SOT-23 C $1.15
    LT6703HVCS5-2#TRMPBF SOT-23 C $1.15 $0.88
    LT6703HVCS5-2#TRPBF SOT-23 C $1.15 $0.83
    LT6703HVCS5-3#PBF SOT-23 C $1.15
    LT6703HVCS5-3#TRMPBF SOT-23 C $1.15 $0.88
    LT6703HVCS5-3#TRPBF SOT-23 C $1.15 $0.83
    LT6703HVHS5-2#PBF SOT-23 H $1.40
    LT6703HVHS5-2#TRMPBF SOT-23 H $1.40 $1.06
    LT6703HVHS5-2#TRPBF SOT-23 H $1.40 $1.01
    LT6703HVHS5-3#PBF SOT-23 H $1.40
    LT6703HVHS5-3#TRMPBF SOT-23 H $1.40 $1.06
    LT6703HVHS5-3#TRPBF SOT-23 H $1.40 $1.01
    LT6703HVIS5-2#PBF SOT-23 I $1.29
    LT6703HVIS5-2#TRMPBF SOT-23 I $1.29 $0.97
    LT6703HVIS5-2#TRPBF SOT-23 I $1.29 $0.95
    LT6703HVIS5-3#PBF SOT-23 I $1.29
    LT6703HVIS5-3#TRMPBF SOT-23 I $1.29 $0.97
    LT6703HVIS5-3#TRPBF SOT-23 I $1.29 $0.92
    LT6703IDC-2#PBF 2x2 DFN-3 I $1.20
    LT6703IDC-2#TRMPBF 2x2 DFN-3 I $1.20 $0.89
    LT6703IDC-2#TRPBF 2x2 DFN-3 I $1.20 $0.84
    LT6703IDC-3#PBF 2x2 DFN-3 I $1.20
    LT6703IDC-3#TRMPBF 2x2 DFN-3 I $1.20 $0.89
    LT6703IDC-3#TRPBF 2x2 DFN-3 I $1.20 $0.84
