LTC2054HV - 单通道、微功率、零漂移运算放大器

LTC2054 - 单通道、微功率、零漂移运算放大器 - Linear Technology（凌力尔特）

LTC2054/LTC2055 是低功率、低噪声、单通道/双通道、零漂移运算放大器，并具有一款扩展温度版本 (LTC2054MP)，LTC2054MP 的规格在 -55ºC 至 150ºC 温度范围内得到保证。它们采用 TSOT-23 (ThinSOTTM) 和 MS8 封装。对于空间受限的应用，LTC2055 还提供了一种 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。这些器件采用单 2.7V (最小值) 电源，并支持 ±5V 应用。电流消耗通常为每个放大器 150μA (LTC2054) 和 130μA (LTC2055)。

LTC2054/LTC2055 虽然外形尺寸小巧，但 DC 性能却丝毫不打折扣。最大输入失调电压和失调漂移分别为 3.0μV 和 30nV/ºC (在 -40ºC 至 85ºC 的工业温度范围内)。利用一个 130dB (典型值) 的电源抑制比 (PSRR) 和共模抑制比 (CMRR)，对几乎为零的 DC 偏移和漂移提供了支持。

输入共模电压范围从负电源直到正电源以下 0.5V (典型值)。开环增益通常为 140dB。另外，LTC2054/LTC2055 还具有一个 1.6μVP-P 的 DC 至 10Hz 噪声和一个 500kHz 的增益带宽积。

电源电流 150μA (每个放大器的最大值)，并在 -40ºC 至 85ºC 范围内得到保证

失调电压：3μV (最大值，-40ºC 至 85ºC)

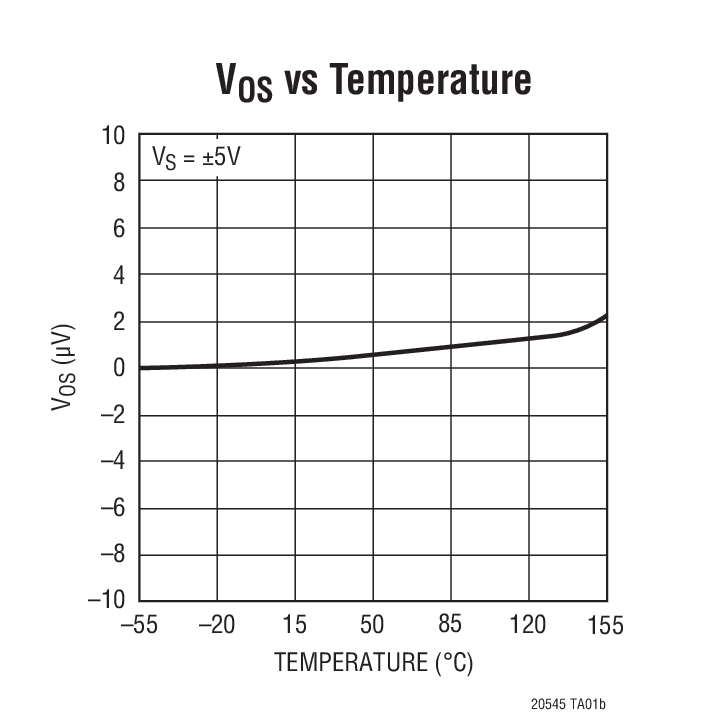

失调电压漂移：30nV/ºC (最大值，-40ºC 至 85ºC)

保证规格从 -55 ºC 至 150ºC (LTC2054MP)

共模输入范围从 V¯ 至 V+ - 0.5V

轨至轨输出摆幅

电压增益：140dB (典型值)

PSRR 和 CMRR：130dB (典型值)

输入偏置电流：1pA (25ºC 时的典型值)

噪声：1.6μVP-P (0.01Hz 至 10Hz 的典型值)

工作电源： 2.7V 至 6V (LTC2054/LTC2055) 2.7V 至 ±5.5V (LTC2054HV/LTC2055HV)

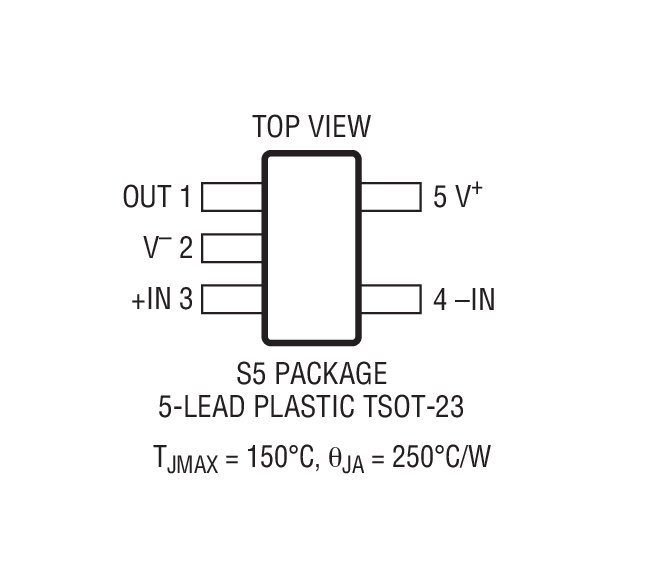

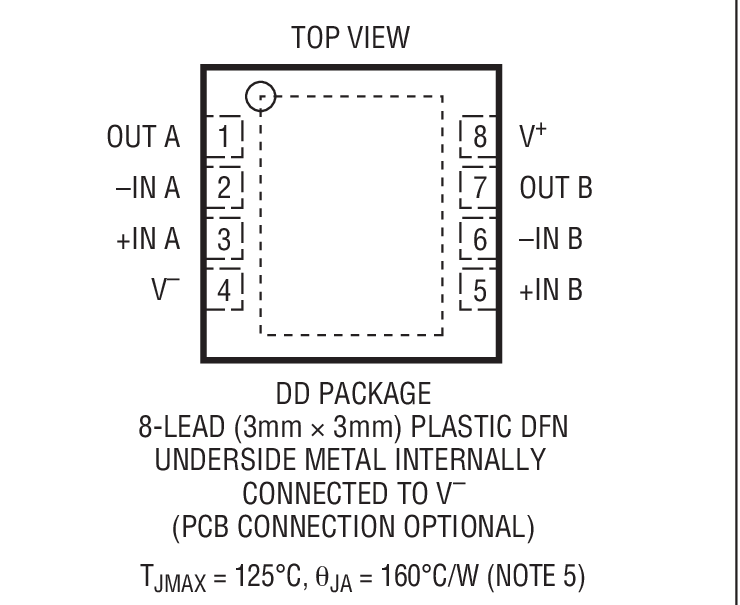

扁平 (高度仅 1mm) SOT-23、MS8 和 3mm x 3mm x 0.8mm DFN 封装

热电偶放大器

电子衡器

医疗仪表

应变仪放大器

高分辨率数据采集

高 DC 准确度 RC 有源滤波器

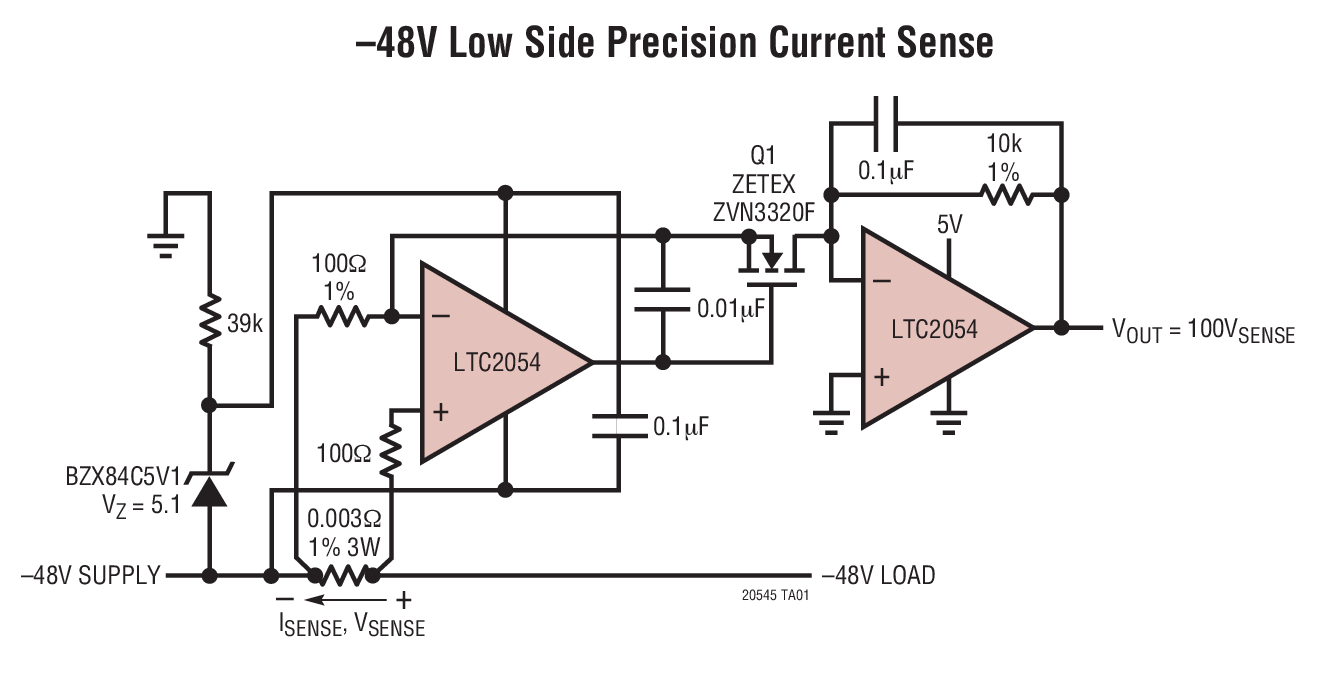

低端电流检测

电池供电型系统

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2054CS5	SOT-23	C	$1.28
LTC2054CS5#PBF	SOT-23	C	$1.28
LTC2054CS5#TR	SOT-23	C	$1.28	$1.00
LTC2054CS5#TRM	SOT-23	C	$1.28	$1.02
LTC2054CS5#TRMPBF	SOT-23	C	$1.28	$1.02
LTC2054CS5#TRPBF	SOT-23	C	$1.28	$1.00
LTC2054HS5	SOT-23	H	$1.53
LTC2054HS5#PBF	SOT-23	H	$1.53
LTC2054HS5#TR	SOT-23	H	$1.53	$1.26
LTC2054HS5#TRM	SOT-23	H	$1.53	$1.28
LTC2054HS5#TRMPBF	SOT-23	H	$1.53	$1.28
LTC2054HS5#TRPBF	SOT-23	H	$1.53	$1.26
LTC2054HVCS5	SOT-23	C	$1.58
LTC2054HVCS5#PBF	SOT-23	C	$1.58
LTC2054HVCS5#TR	SOT-23	C	$1.58	$1.25
LTC2054HVCS5#TRM	SOT-23	C	$1.58	$1.27
LTC2054HVCS5#TRMPBF	SOT-23	C	$1.58	$1.27
LTC2054HVCS5#TRPBF	SOT-23	C	$1.58	$1.25
LTC2054HVHS5	SOT-23	H	$1.88
LTC2054HVHS5#PBF	SOT-23	H	$1.88
LTC2054HVHS5#TR	SOT-23	H	$1.88	$1.56
LTC2054HVHS5#TRM	SOT-23	H	$1.88	$1.58
LTC2054HVHS5#TRMPBF	SOT-23	H	$1.88	$1.58
LTC2054HVHS5#TRPBF	SOT-23	H	$1.88	$1.56
LTC2054HVIS5	SOT-23	I	$1.88
LTC2054HVIS5#PBF	SOT-23	I	$1.88
LTC2054HVIS5#TR	SOT-23	I	$1.88	$1.56
LTC2054HVIS5#TRM	SOT-23	I	$1.88	$1.58
LTC2054HVIS5#TRMPBF	SOT-23	I	$1.88	$1.58
LTC2054HVIS5#TRPBF	SOT-23	I	$1.88	$1.56
LTC2054HVMPS5#PBF	SOT-23	MP	$5.64
LTC2054HVMPS5#TRMPBF	SOT-23	MP	$5.64	$4.73
LTC2054HVMPS5#TRPBF	SOT-23	MP	$5.64	$4.68
LTC2054IS5	SOT-23	I	$1.53
LTC2054IS5#PBF	SOT-23	I	$1.53
LTC2054IS5#TR	SOT-23	I	$1.53	$1.26
LTC2054IS5#TRM	SOT-23	I	$1.53	$1.28
LTC2054IS5#TRMPBF	SOT-23	I	$1.53	$1.28
LTC2054IS5#TRPBF	SOT-23	I	$1.53	$1.26
LTC2054MPS5#PBF	SOT-23	MP	$4.59
LTC2054MPS5#TRMPBF	SOT-23	MP	$4.59	$3.83
LTC2054MPS5#TRPBF	SOT-23	MP	$4.59	$3.78
