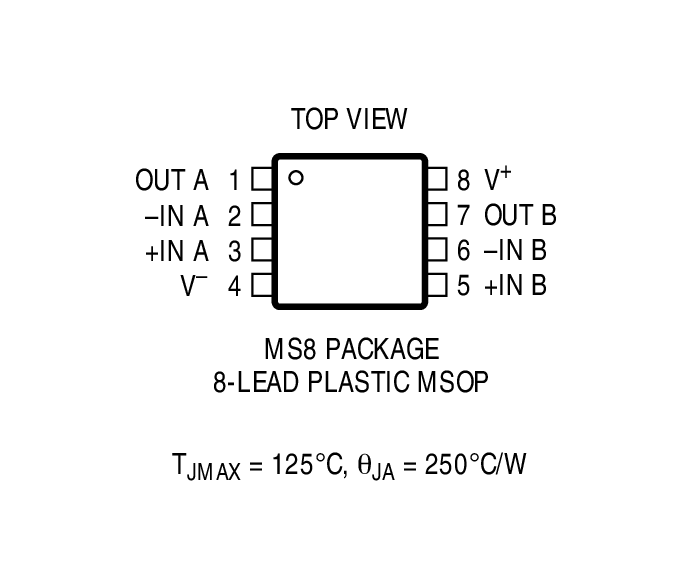

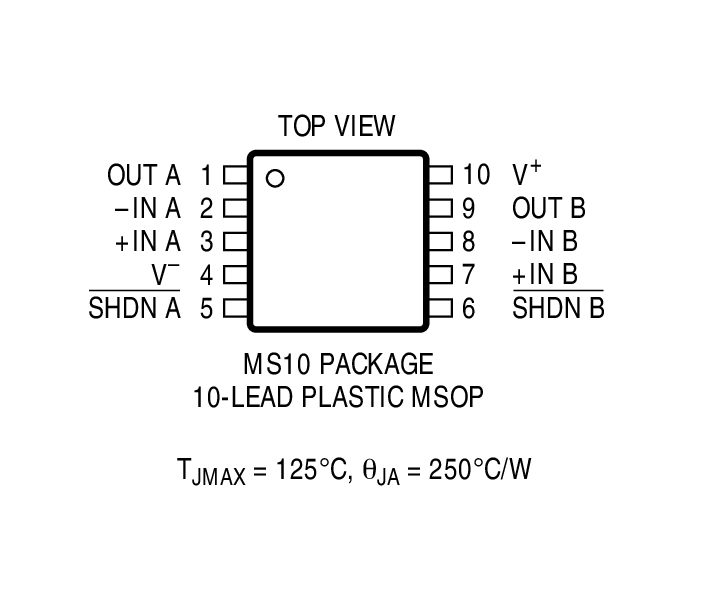

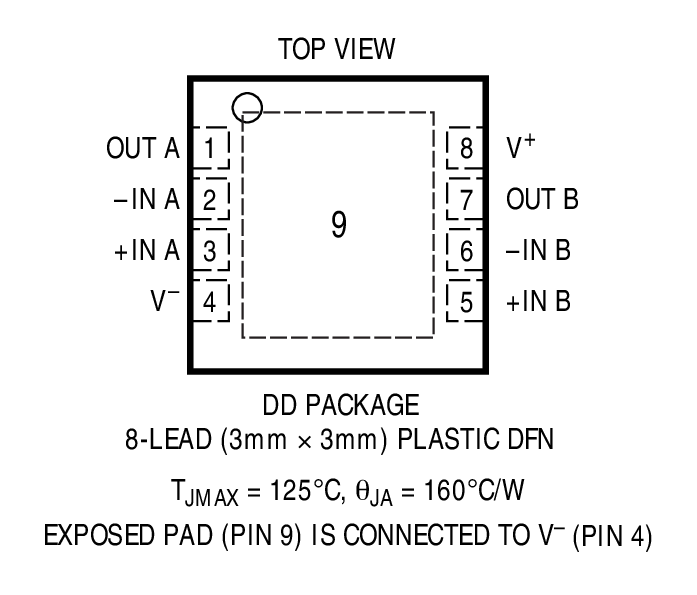

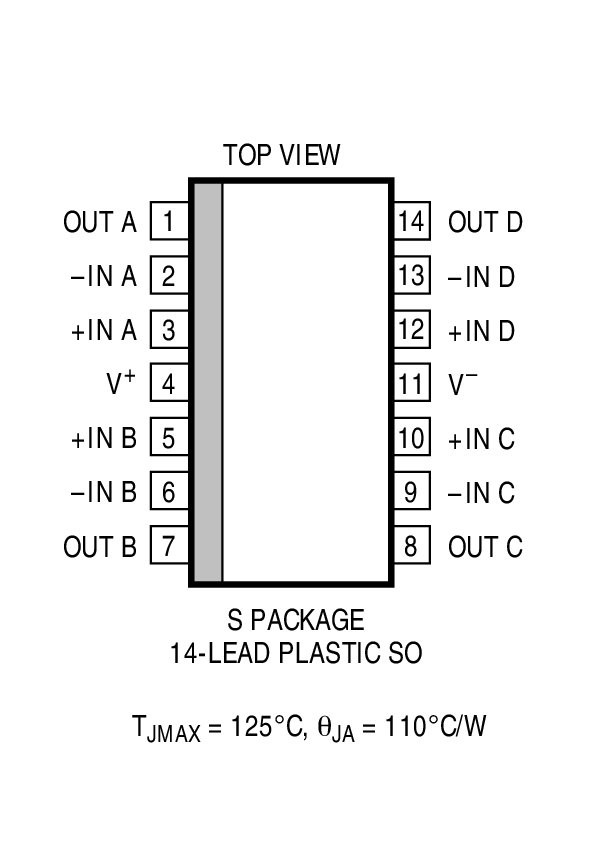

LTC2052HV - 封装图解：

LINEAR凌力尔特芯片：

LTC2052HV - LTC2052HV是四路零漂移运算放大器

LTC2052HV是LINEAR凌力尔特公司的一款精准放大器产品，LTC2052HV是LTC2052HV是四路零漂移运算放大器，本站介绍了LTC2052HV的封装应用图解、特点和优点、功能等，并给出了与LTC2052HV相关的LINEAR元器件型号供参考。

LTC2052HV - LTC2052HV是四路零漂移运算放大器 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LTC2052HV - 四路零漂移运算放大器

LTC2052 - 四路零漂移运算放大器 - Linear Technology（凌力尔特）

功能描述

LTC2051/LTC2052 是双通道/四通道零漂移运算放大器，采用 MS8 和 SO-8/GN16以及 S14 封装。对于空间受限型应用，LTC2051 可提供一种 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。它们采用单 2.7V 工作电源，并支持 ±5V 应用。电流消耗为每个运算放大器 750μA。

LTC2051/LTC2052 虽然外形尺寸小巧，但 DC 性能却丝毫不打折扣。典型输入失调电压和失调漂移分别为 0.5μV 和10nV/℃.。利用高于 130dB 的电源抑制比 (PSRR) 和共模抑制比 (CMRR)，对几乎为零的 DC 偏移和漂移提供了支持。

输入共模电压范围从负电源至高达正电源的 1V (典型值) 以内。LTC2051/LTC2052 还具有一个增强型输出级，该输出级能够把低至 2kΩ 的负载驱动至正负两个电源轨。开环增益通常为 140dB。另外，LTC2051/LTC2052 还拥有一个 1.5μVP-P 的 DC 至 10Hz 噪声和一个 3MHz 的增益带宽乘积。

特点

最大失调电压：3μV

最大失调电压漂移：30nV/ºC

小占板面积、扁平 MS8/GN16 封装

单电源操作：2.7V 至 ±5.5V

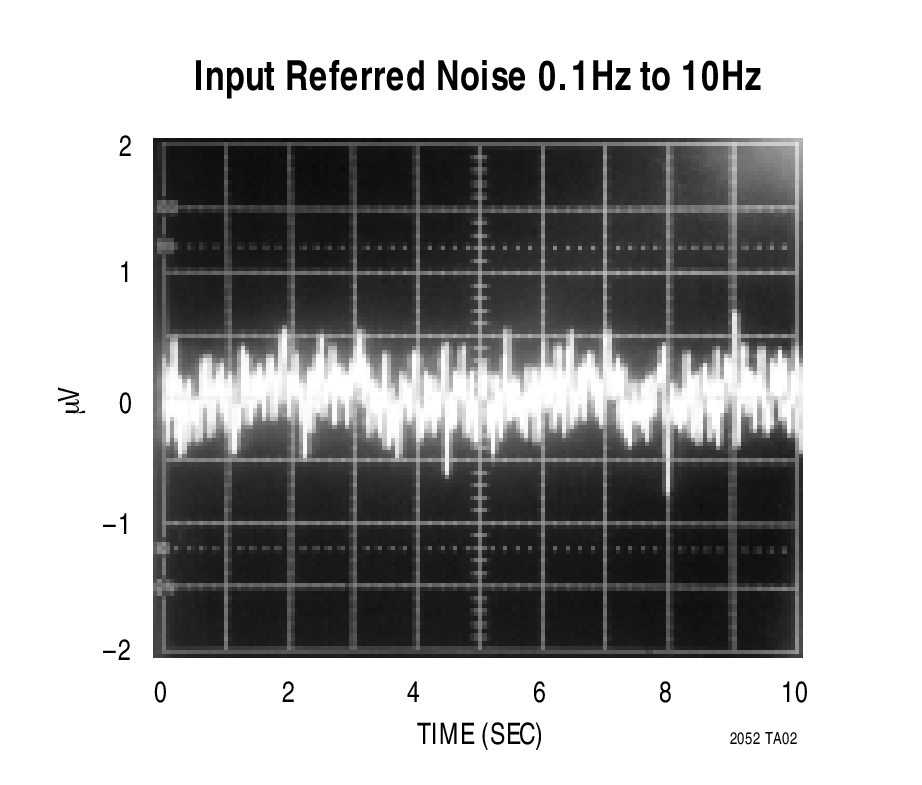

噪声：1.5μVP-P (0.01Hz 至 10Hz 频率范围内的典型值)

电压增益：140dB (典型值)

PSRR：130dB (典型值)

CMRR：130 dB (典型值)

电源电流：每个放大器为 0.75mA (典型值)

扩展的共模输入范围

轨至轨输出摆幅

工作温度范围：-40ºC 至 125ºC

应用

热电偶放大器

电子衡器

医疗仪表

应变仪放大器

高分辨率数据采集

高 DC 准确度 RC 有源滤波器

低压侧电流检测

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2052CGN	SSOP-16	C	$4.70	$3.95
LTC2052CGN#PBF	SSOP-16	C	$4.70	$3.95
LTC2052CGN#TR	SSOP-16	C		$4.01
LTC2052CGN#TRPBF	SSOP-16	C		$4.01
LTC2052CS	SO-14	C	$4.35	$3.65
LTC2052CS#PBF	SO-14	C	$4.35	$3.65
LTC2052CS#TR	SO-14	C		$3.71
LTC2052CS#TRPBF	SO-14	C		$3.71
LTC2052HGN	SSOP-16	H	$5.25	$4.35
LTC2052HGN#PBF	SSOP-16	H	$5.25	$4.35
LTC2052HGN#TR	SSOP-16	H		$4.41
LTC2052HGN#TRPBF	SSOP-16	H		$4.41
LTC2052HS	SO-14	H	$4.90	$4.05
LTC2052HS#PBF	SO-14	H	$4.90	$4.05
LTC2052HS#TR	SO-14	H		$4.11
LTC2052HS#TRPBF	SO-14	H		$4.11
LTC2052HVCGN	SSOP-16	C	$5.90	$4.95
LTC2052HVCGN#PBF	SSOP-16	C	$5.90	$4.95
LTC2052HVCGN#TR	SSOP-16	C		$5.01
LTC2052HVCGN#TRPBF	SSOP-16	C		$5.01
LTC2052HVCS	SO-14	C	$5.40	$4.55
LTC2052HVCS#PBF	SO-14	C	$5.40	$4.55
LTC2052HVCS#TR	SO-14	C		$4.61
LTC2052HVCS#TRPBF	SO-14	C		$4.61
LTC2052HVHGN	SSOP-16	H	$6.70	$5.55
LTC2052HVHGN#PBF	SSOP-16	H	$6.70	$5.55
LTC2052HVHGN#TR	SSOP-16	H		$5.61
LTC2052HVHGN#TRPBF	SSOP-16	H		$5.61
LTC2052HVHS	SO-14	H	$6.30	$5.25
LTC2052HVHS#PBF	SO-14	H	$6.30	$5.25
LTC2052HVHS#TR	SO-14	H		$5.31
LTC2052HVHS#TRPBF	SO-14	H		$5.31
LTC2052HVIGN	SSOP-16	I	$6.25	$5.25
LTC2052HVIGN#PBF	SSOP-16	I	$6.25	$5.25
LTC2052HVIGN#TR	SSOP-16	I		$5.31
LTC2052HVIGN#TRPBF	SSOP-16	I		$5.31
LTC2052HVIS	SO-14	I	$5.90	$4.95
LTC2052HVIS#PBF	SO-14	I	$5.90	$4.95
LTC2052HVIS#TR	SO-14	I		$5.01
LTC2052HVIS#TRPBF	SO-14	I		$5.01
LTC2052IGN	SSOP-16	I	$5.10	$4.20
LTC2052IGN#PBF	SSOP-16	I	$5.10	$4.20
LTC2052IGN#TR	SSOP-16	I		$4.26
LTC2052IGN#TRPBF	SSOP-16	I		$4.26
LTC2052IS	SO-14	I	$4.70	$3.95
LTC2052IS#PBF	SO-14	I	$4.70	$3.95
LTC2052IS#TR	SO-14	I		$4.01
LTC2052IS#TRPBF	SO-14	I		$4.01
