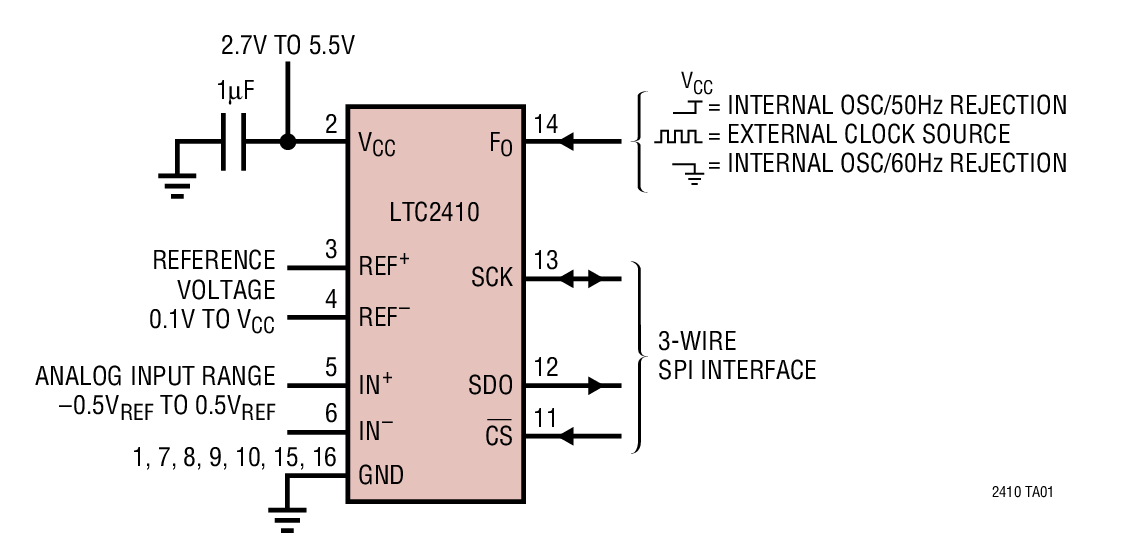

LTC2410 是一款具集成型振荡器、2ppm INL 和 0.16ppm RMS 噪声的 2.7V 至5.5V 微功率、24 位差分 ΔΣ 模数转换器。该器件采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2410 进行配置以在 50Hz 或 60Hz ±2% 频率下实现优于 110dB 的输入差模抑制，也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2410。内部振荡器无需外部频率设定组件。

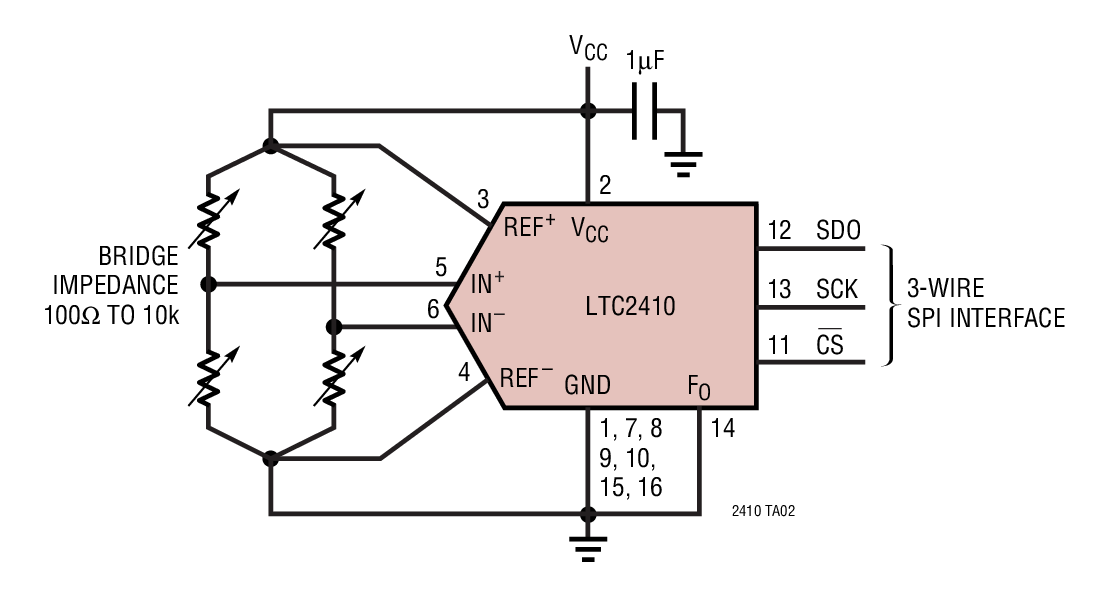

该转换器接受介于 0.1V 至 VCC 之间的任何外部差分基准电压，可提供灵活的比例式和远端采样测量配置。全标度差分输入范围为 –0.5VREF 至 0.5VREF。基准共模电压 VREFCM 和输入共模电压 VINCM 可独立地设定在 LTC2410 的 GND 至 VCC 范围之内。DC 共模输入抑制性能优于 140dB。

LTC2410 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活三线式数字接口进行通信。
