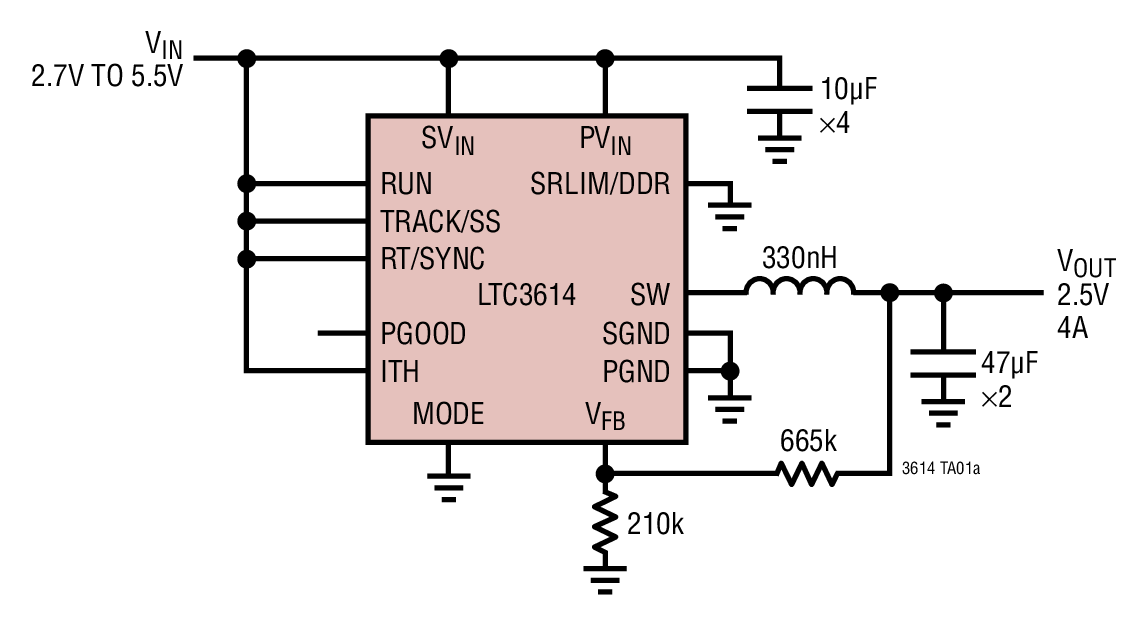

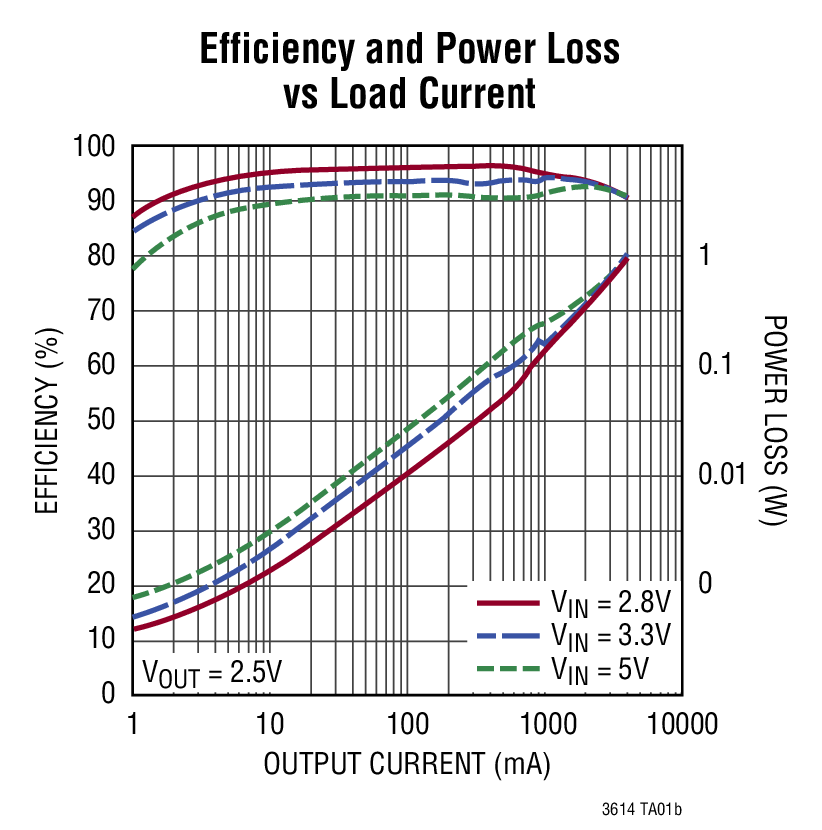

LTC3614 - 典型应用图例：

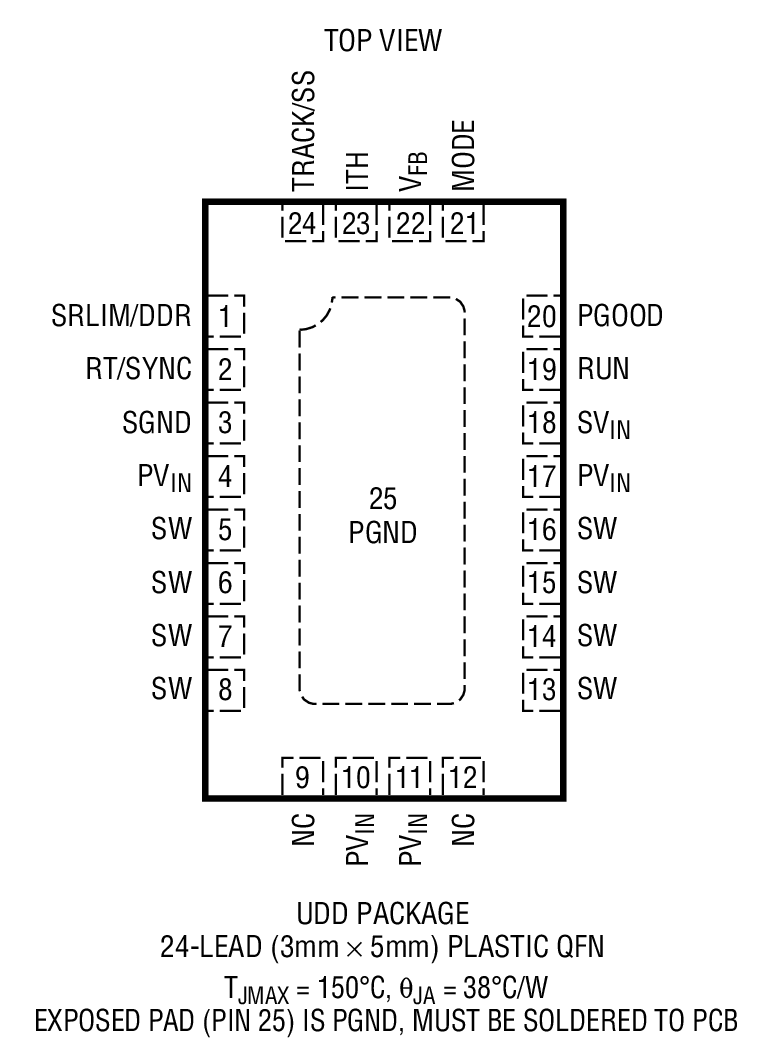

LTC3614 - 封装图解：
LINEAR凌力尔特芯片：
- DC294A-D - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LT8392HFE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC4210-2CS6#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- DC053A-B - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC1199IS8#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LT1638IDD#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC3897HUHG-2#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT1014CN#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2904CDDB#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LTC6082IGN#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2955CDDB-1#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 电源控制器，监视器
- LTC2633AHTS8-LX12#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC3642IMS8E#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1501IS8-3.3 - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC4235CUFD-2#PBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- LTC1232IS8#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LTC1564CG#PBF - 集成电路（IC） > 接口 > 滤波器 - 有源
- LT1815IS6#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2633CTS8-LX12#TRMPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT1140ACN#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
LTC3614 - LTC3614是4A、4MHz、单片式同步降压型 DC/DC 转换器
LTC3614是LINEAR凌力尔特公司的一款微功率降压产品，LTC3614是LTC3614是4A、4MHz、单片式同步降压型 DC/DC 转换器，本站介绍了LTC3614的封装应用图解、特点和优点、功能等，并给出了与LTC3614相关的LINEAR元器件型号供参考。
LTC3614 - LTC3614是4A、4MHz、单片式同步降压型 DC/DC 转换器 - 微功率降压 - 航天和严酷环境 - 凌力尔特
LTC3614 - 4A、4MHz、单片式同步降压型 DC/DC 转换器
LTC3614 - 4A、4MHz、单片式同步降压型 DC/DC 转换器 - Linear Technology（凌力尔特）
功能描述
LTC3614 是一款低静态电流、单片式、同步降压型稳压器，采用一种电流模式、恒定频率架构。睡眠模式中的无负载 DC 电源电流仅为 75μA，并在无负载条件下保持了输出电压 (突发模式操作)，在停机模式中降至零电流。2.25V 至 5.5V 的输入电源电压范围使 LTC3614 非常适合于单节锂离子电池和固定低电压输入应用。100% 占空比能力可提供低压差操作，从而延长了电池供电型系统中的工作时间。
该器件的工作频率可在外部设置至高达 4MHz，因而允许使用小的表面贴装型电感器。对于那些对开关噪声敏感的应用，可以使 LTC3614 同步至一个频率高达 4MHz 的外部时钟。
LTC3614 中的强制连续模式操作降低了噪声和 RF 干扰。可调补偿的运用使得能够在一个很宽的负载和输出电容范围内优化瞬态响应。
内部同步开关提升了效率，并免除了增设一个外部箝位二极管的需要，从而节省了外部组件和板级空间。LTC3614 采用无引线 24 引脚 3mm x 5mm 耐热性能增强型 QFN 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC3614EUDD#PBF | 3x5 QFN-24 | E | $4.93 | $3.45 |
| LTC3614EUDD#TRPBF | 3x5 QFN-24 | E | $3.51 | |
| LTC3614HUDD#PBF | 3x5 QFN-24 | H | $6.43 | $4.50 |
| LTC3614HUDD#TRPBF | 3x5 QFN-24 | H | $4.56 | |
| LTC3614IUDD | 3x5 QFN-24 | I | $4.80 | $4.04 |
| LTC3614IUDD#PBF | 3x5 QFN-24 | I | $5.80 | $4.06 |
| LTC3614IUDD#TR | 3x5 QFN-24 | I | $4.12 | |
| LTC3614IUDD#TRPBF | 3x5 QFN-24 | I | $4.12 | |
| LTC3614MPUDD#PBF | 3x5 QFN-24 | MP | $13.30 | $9.31 |
| LTC3614MPUDD#TRPBF | 3x5 QFN-24 | MP | $9.37 |
