LTC2054是单通道、微功率、零漂移运算放大器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LTC2054

LTC2054技术文档下载：

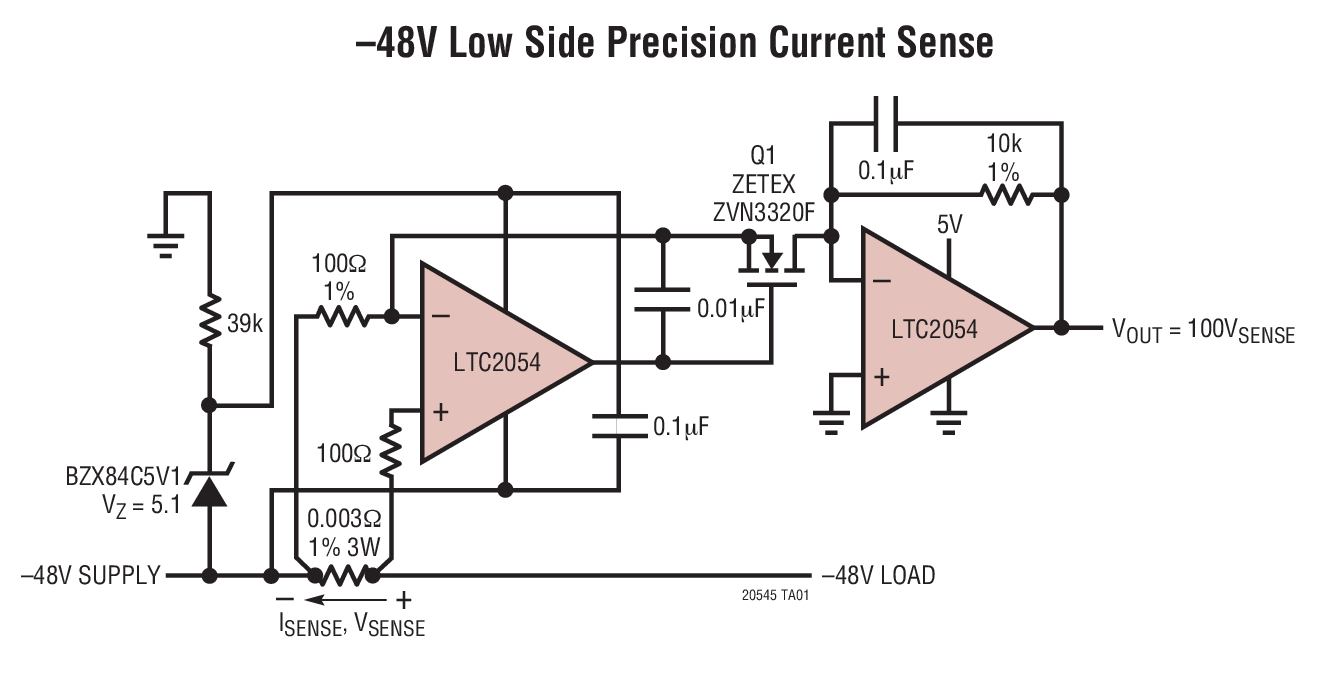

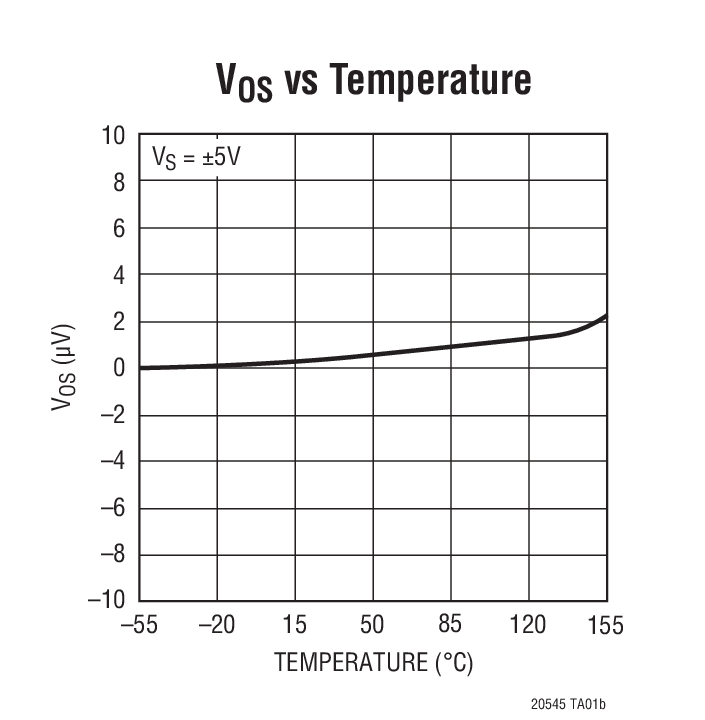

LTC2054 - 典型应用图例：

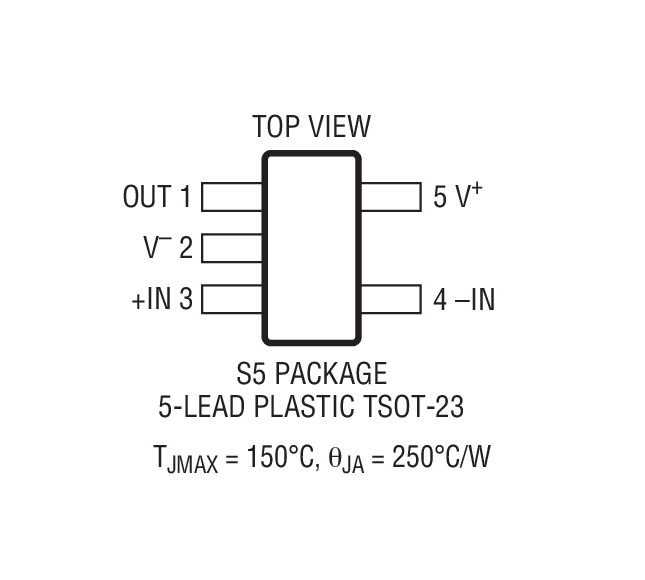

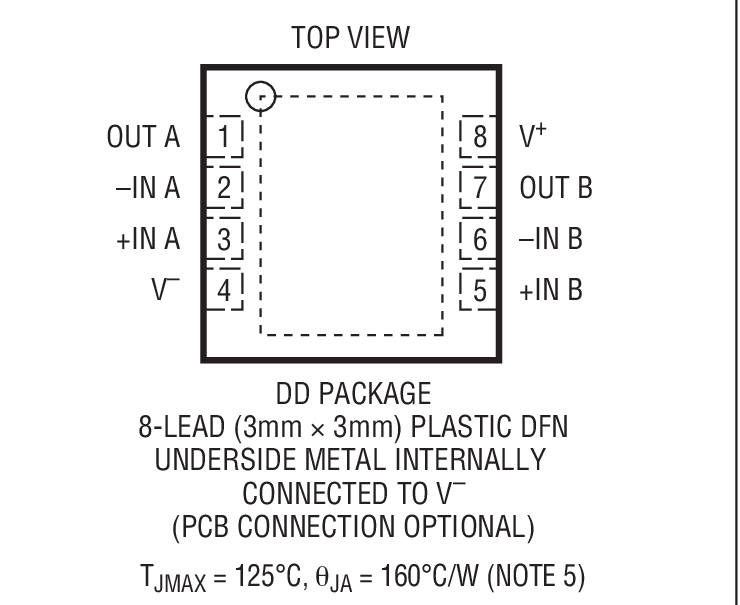

LTC2054 - 封装图解：

LTC2054LTC2054

LTC2054 - LTC2054是单通道、微功率、零漂移运算放大器

LTC2054是Linear公司的一款低功率放大器产品，LTC2054是单通道、微功率、零漂移运算放大器，本站介绍了LTC2054的封装应用图解、特点和优点、功能等，并给出了与LTC2054相关的凌力尔特元器件型号供参考。

LTC2054 - 单通道、微功率、零漂移运算放大器

LTC2054 - 单通道、微功率、零漂移运算放大器 - Linear Technology（凌力尔特）

功能描述

LTC2054/LTC2055 是低功率、低噪声、单通道/双通道、零漂移运算放大器，并具有一款扩展温度版本 (LTC2054MP)，LTC2054MP 的规格在 -55ºC 至 150ºC 温度范围内得到保证。它们采用 TSOT-23 (ThinSOTTM) 和 MS8 封装。对于空间受限的应用，LTC2055 还提供了一种 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。这些器件采用单 2.7V (最小值) 电源，并支持 ±5V 应用。电流消耗通常为每个放大器 150μA (LTC2054) 和 130μA (LTC2055)。

LTC2054/LTC2055 虽然外形尺寸小巧，但 DC 性能却丝毫不打折扣。最大输入失调电压和失调漂移分别为 3.0μV 和 30nV/ºC (在 -40ºC 至 85ºC 的工业温度范围内)。利用一个 130dB (典型值) 的电源抑制比 (PSRR) 和共模抑制比 (CMRR)，对几乎为零的 DC 偏移和漂移提供了支持。

输入共模电压范围从负电源直到正电源以下 0.5V (典型值)。开环增益通常为 140dB。另外，LTC2054/LTC2055 还具有一个 1.6μVP-P 的 DC 至 10Hz 噪声和一个 500kHz 的增益带宽积。

特点

电源电流為 150μA (每个放大器的最大值)，并在 -40ºC 至 85ºC 范围内得到保证

失调电压：3μV (最大值，-40ºC 至 85ºC)

失调电压漂移：30nV/ºC (最大值，-40ºC 至 85ºC)

保证规格从 -55 ºC 至 150ºC (LTC2054MP)

共模输入范围从 V¯ 至 V+ - 0.5V

轨至轨输出摆幅

电压增益：140dB (典型值)

PSRR 和 CMRR：130dB (典型值)

输入偏置电流：1pA (25ºC 时的典型值)

噪声：1.6μVP-P (0.01Hz 至 10Hz 的典型值)

工作电源： 2.7V 至 6V (LTC2054/LTC2055) 2.7V 至 ±5.5V (LTC2054HV/LTC2055HV)

扁平 (高度仅 1mm) SOT-23、MS8 和 3mm x 3mm x 0.8mm DFN 封装

应用

热电偶放大器

电子衡器

医疗仪表

应变仪放大器

高分辨率数据采集

高 DC 准确度 RC 有源滤波器

低端电流检测

电池供电型系统
