LT3693是36V、3.5A、2.4MHz 降压型开关稳压器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LT3693

LT3693技术文档下载：

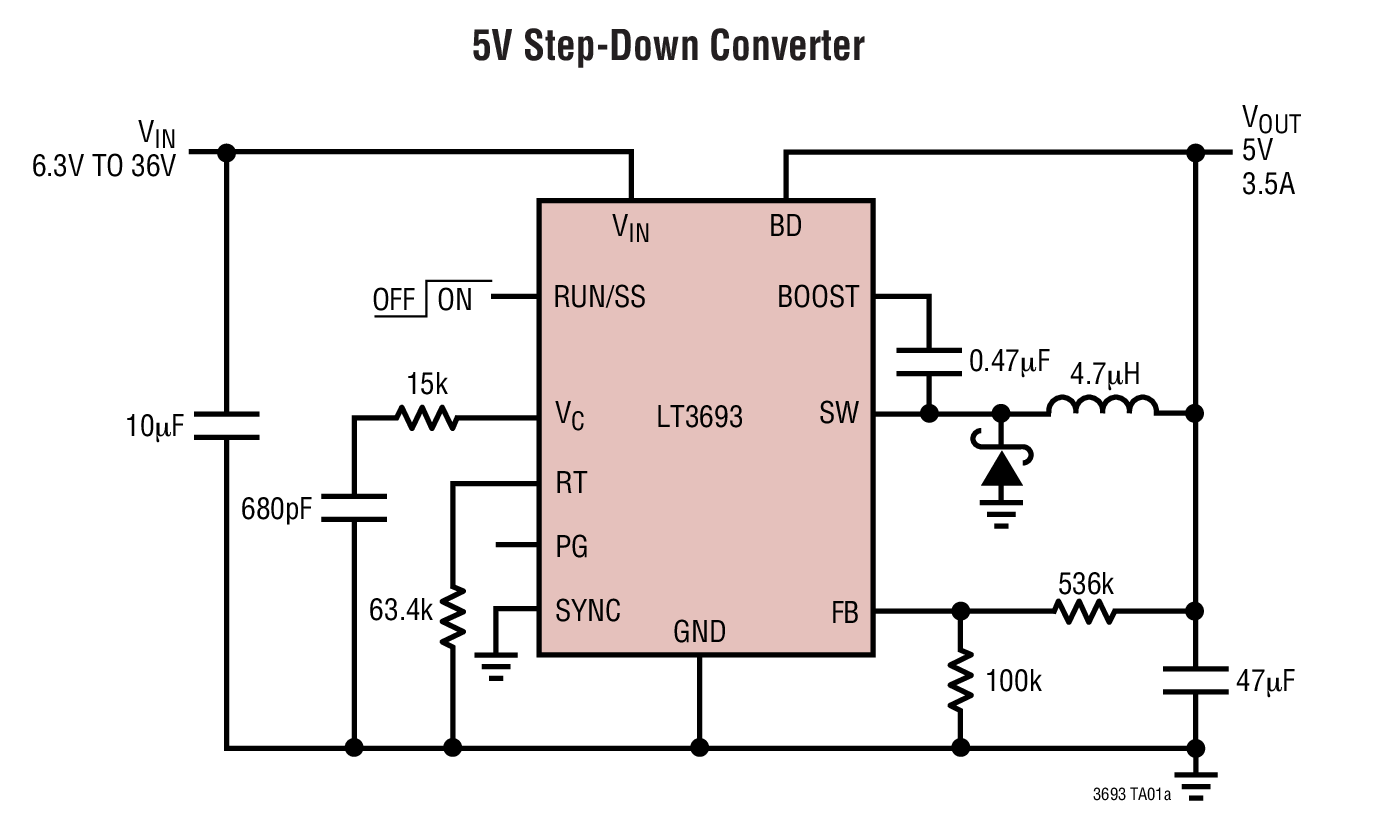

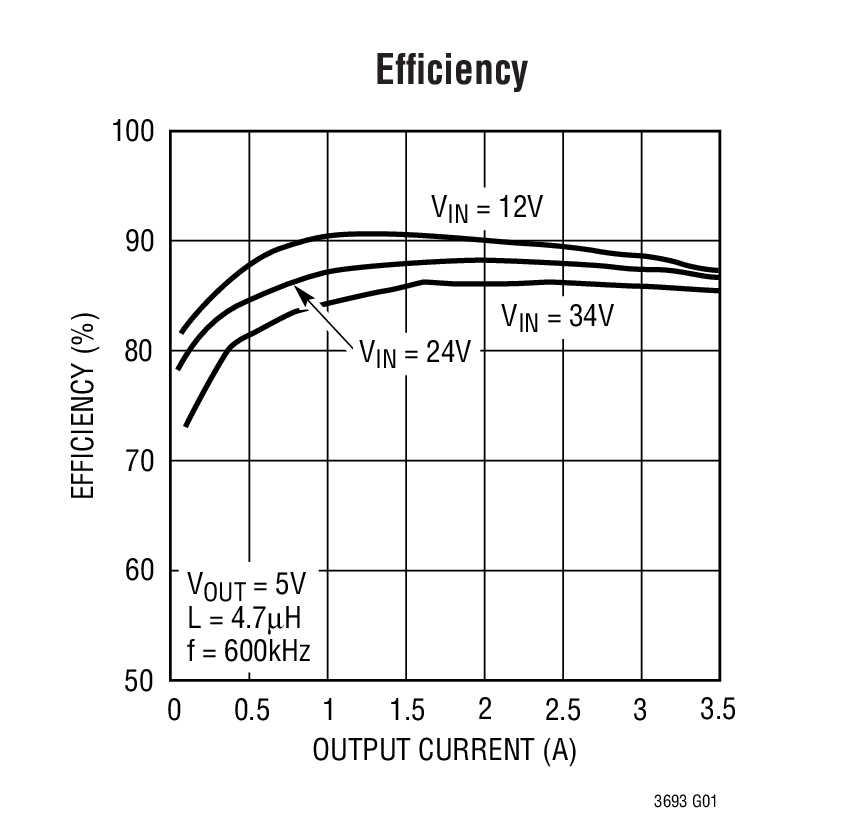

LT3693 - 典型应用图例：

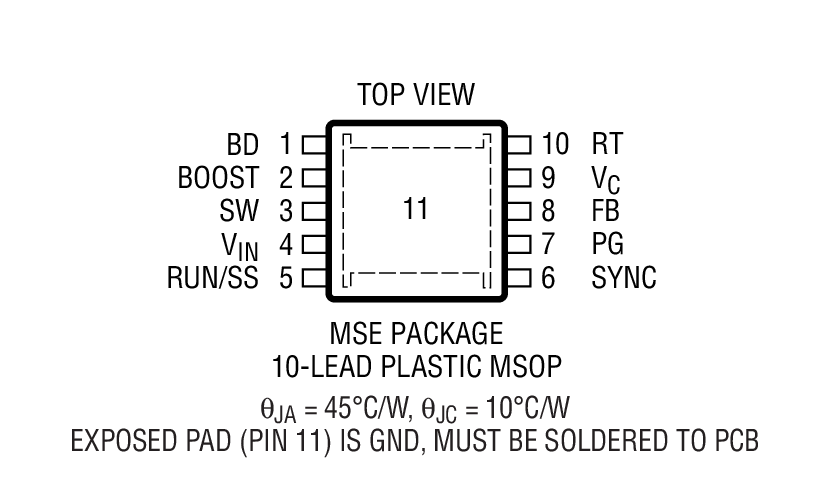

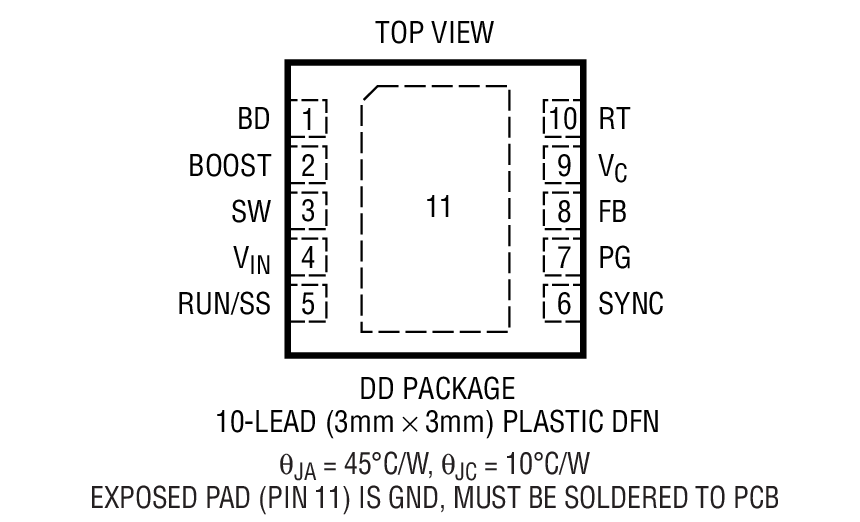

LT3693 - 封装图解：

LT3693 - LT3693是36V、3.5A、2.4MHz 降压型开关稳压器

LT3693是Linear公司的一款内部开关电源降压产品，LT3693是36V、3.5A、2.4MHz 降压型开关稳压器，本站介绍了LT3693的封装应用图解、特点和优点、功能等，并给出了与LT3693相关的凌力尔特元器件型号供参考。

LT3693 - 36V、3.5A、2.4MHz 降压型开关稳压器

LT3693 - 36V、3.5A、2.4MHz 降压型开关稳压器 - Linear Technology（凌力尔特）

功能描述

LT3693是一款可调频率 (200kHz 至 2.4MHz) 单片式降压型开关稳压器，可接受高达 36V 的输入电压。一个高效率 95mΩ 开关与一个升压肖特基二极管以及必需的振荡器、控制和逻辑电路一起集成在芯片之上。运用了电流模式拓扑结构，旨在实现快速瞬态响应和上佳的环路稳定性。停机模式把输入电源电流减小至 1μA 以下，而 RUN/SS 引脚上的一个电阻器和电容器则提供了一个受控的输出电压斜坡 (软起动功能)。当 VOUT 达到编程输出电压的 91% 时，一个电源良好标记将发出指示信号。LT3693 采用 10 引脚 MSOP 和 3mm x 3mm DFN 封装，这些封装具有裸露衬垫，旨在实现低热阻。

特点

宽输入范围：3.6V 至 36V

最大输出电流：3.5A

可调开关频率：200kHz 至 2.4MHz

低停机电流：IQ < 1μA

集成升压二极管

可同步频率范围：250kHz 至 2MHz

电源良好标记

饱和开关标记：95mΩ 接通电阻

0.790V 反馈基准电压

输出范围：0.79V 至 30V

热保护

软起动能力

小外形 10 引脚耐热增强型 MSOP 和 (3mm x 3mm) DFN 封装

应用

汽车电池调节

便携式产品电源

分布式电源调节

工业电源

墙上变压器调节

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3693EDD#PBF	3x3 DFN-10	E	$5.50	$3.85
LT3693EDD#TRPBF	3x3 DFN-10	E		$3.90
LT3693EMSE#PBF	MS-10E	E	$5.64	$3.95
LT3693EMSE#TRPBF	MS-10E	E		$4.00
LT3693IDD#PBF	3x3 DFN-10	I	$6.60	$4.62
LT3693IDD#TRPBF	3x3 DFN-10	I		$4.68
LT3693IMSE#PBF	MS-10E	I	$6.77	$4.74
LT3693IMSE#TRPBF	MS-10E	I		$4.80
