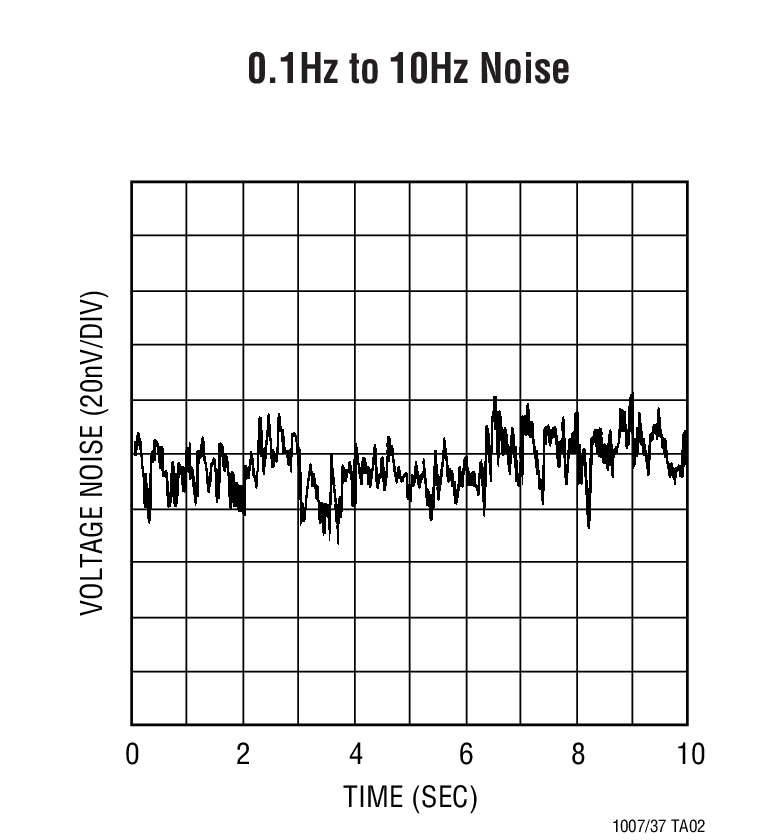

LT1037典型应用图例二
LT1037 - 封装图解:

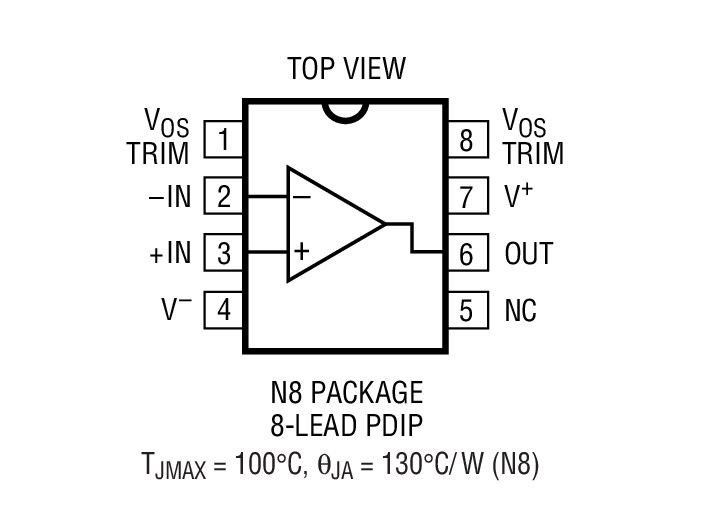

LT1037封装图解一

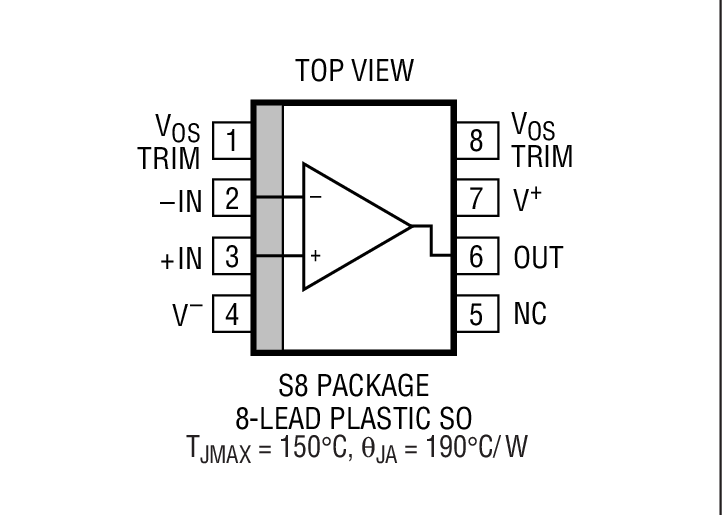

LT1037封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1037介绍
LT1037 - LT1037是低噪声、高速精准型运算放大器

LT1037是Linear公司的一款精准放大器产品,LT1037是低噪声、高速精准型运算放大器,本站介绍了LT1037的封装应用图解、特点和优点、功能等,并给出了与LT1037相关的凌力尔特元器件型号供参考。

LT1037 - 低噪声、高速精准型运算放大器

LT1037 - 低噪声、高速精准型运算放大器 - Linear Technology(凌力尔特)

功能描述

LT1007 / LT1037 系列具有迄今为止单片式运算放大器的最低噪声性能:2.5nV/√Hz 的宽带噪声 (低于一个 400Ω 电阻器的噪声)、2Hz 的 1/f 转角频率及 60nV 的峰至峰 0.1Hz 至 10Hz 噪声。这些器件将低噪声与超群的精度及速度规格指标组合在一起:10μV 失调电压、0.2μV/°C 漂移、130dB 共模和电源抑制、以及 60MHz 增益带宽乘积 (去补偿器件 LT1037,其可在数值为 5 或更大的闭环增益条件下稳定运作)。

LT1007 / LT1037 的电压增益极高,以 20,000,000 增益驱动一个 2kΩ 负载和以 12,000,000 增益驱动一个 600Ω 负载至 ±10V。

在器件的设计、加工和测试过程中,对多项关键参数整体分布的优化给予了特殊的关注。因此,与同档次的竞争放大器相比,即使是成本最低的器件等级 (LT1007C 和 LT1037C) 其规格指标也取得了明显的改善。

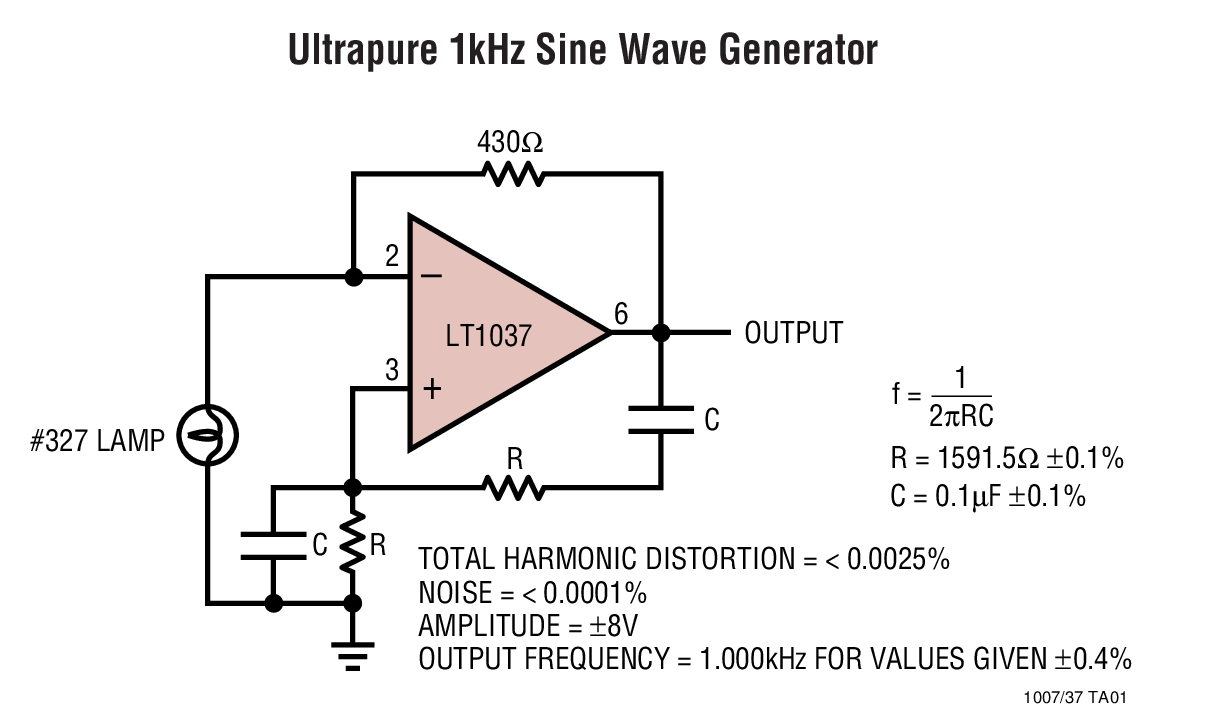

下面所示的正弦波发生器应用利用了 LT1037 的低噪声与低失真特性。

特点
  • 保证的 4.5nV/√Hz 10Hz 噪声
  • 保证的 3.8nV/√Hz 1kHz 噪声
  • 0.1Hz 至 10Hz 噪声,60nVP-P (典型值)
  • 保证的 7,000,000 最小电压增益,RL = 2k
  • 保证的 3,000,000 最小电压增益,RL = 600Ω
  • 保证的 25μV 最大失调电压
  • 保证的 0.6μV/°C 最大温度漂移
  • 保证的 11V/μs 最小转换速率 (LT1037)
  • 保证的 117dB 最小共模抑制 (CMRR)
  • 应用
  • 低噪声信号处理
  • 微伏 (μV) 级准确度的门限检测
  • 应变仪放大器
  • 直接耦合音频增益级
  • 正弦波发生器
  • 磁头前置放大器
  • 传声器前置放大器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1037ACN8 N-8 C $5.83 $4.80
    LT1037ACN8#PBF N-8 C $5.83 $4.80
    LT1037CN8 N-8 C $2.42 $1.90
    LT1037CN8#PBF N-8 C $2.42 $1.90
    LT1037CS8 SO-8 C $2.75 $2.10
    LT1037CS8#PBF SO-8 C $2.75 $2.10
    LT1037CS8#TR SO-8 C $2.16
    LT1037CS8#TRPBF SO-8 C $2.16
    LT1037IN8 N-8 I $6.33 $5.20
    LT1037IN8#PBF N-8 I $6.33 $5.20
    LT1037IS8 SO-8 I $6.79 $5.20
    LT1037IS8#PBF SO-8 I $6.79 $5.20
    LT1037IS8#TR SO-8 I $5.26
    LT1037IS8#TRPBF SO-8 I $5.26
