LTC1544是软件可选择多协议收发器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LTC1544

LTC1544技术文档下载：

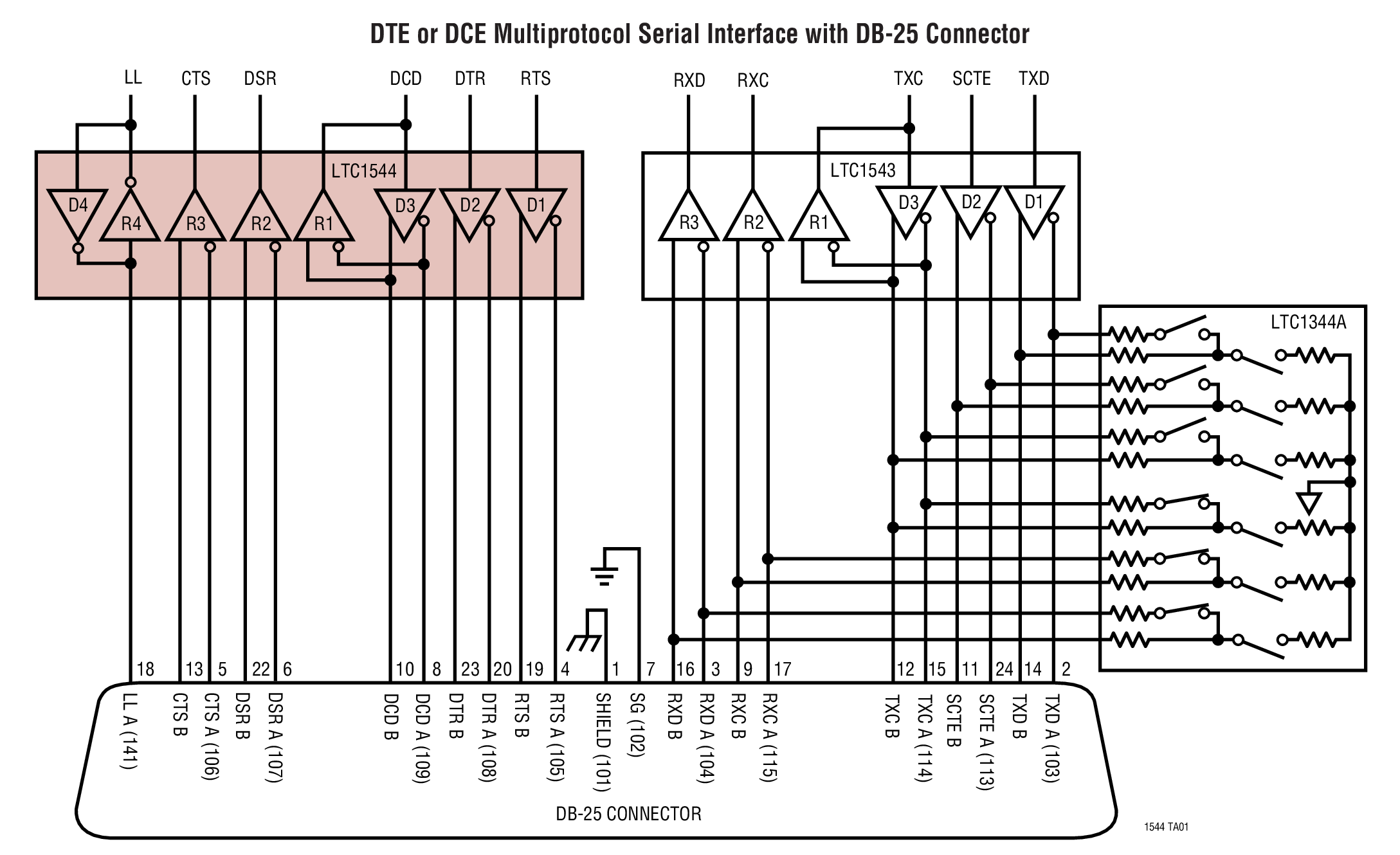

LTC1544 - 典型应用图例：

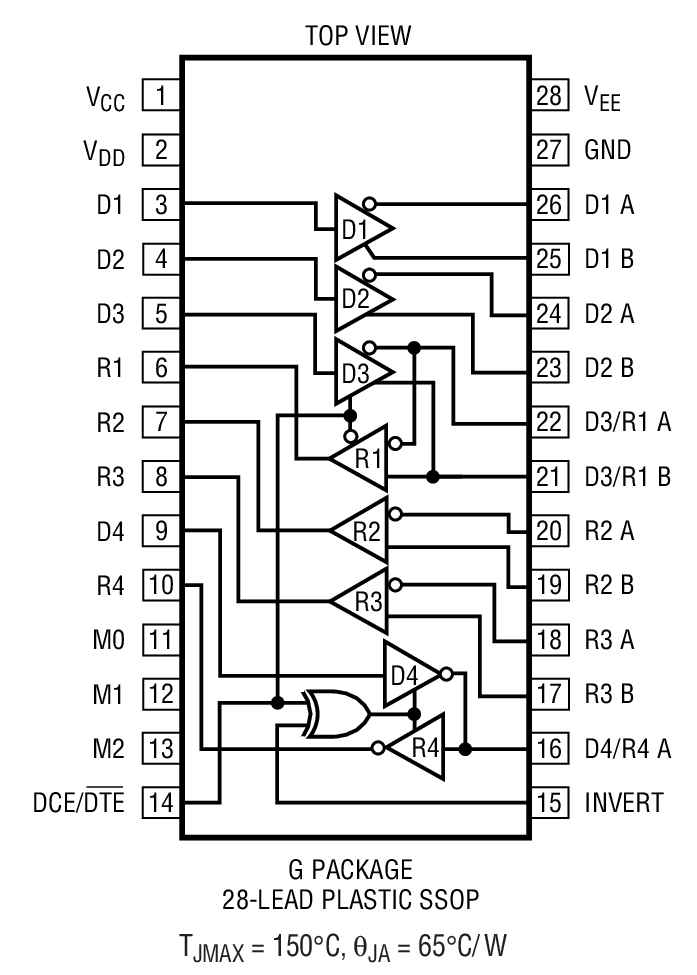

LTC1544 - 封装图解：

LTC1544 - LTC1544是软件可选择多协议收发器

LTC1544是Linear公司的一款多协议收发器产品，LTC1544是软件可选择多协议收发器，本站介绍了LTC1544的封装应用图解、特点和优点、功能等，并给出了与LTC1544相关的凌力尔特元器件型号供参考。

LTC1544 - 软件可选择多协议收发器

LTC1544 - 软件可选择多协议收发器 - Linear Technology（凌力尔特）

功能描述

LTC1544 是一个拥有四个驱动器/四个接收器的多协议收发器。LTC1544 和 LTC1543 可构成一个完整的软件可选择 DTE 或 DCE 接口核心，这端口支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 或 X.21 协议。LTC1543 的电缆终端可采用 LTC1344A 软件可选择电缆终端芯片或现有的分立设计来实现。LTC1546 芯片集成了一个软件可选择电缆终端。

LTC1544 可在 5V 电源下工作，也可工作于 LTC1543 或 LTC1546 上的电荷泵。器件采用 28 引脚 SSOP 表面贴装。

特点

软件可选择收发器支持：? RS232，RS449，EIA530，EIA530-A，V.35， V.36，X.21

经 TUV/Detecon 公司认证符合 NET1 和 NET2 标准 (测试报告编号：NET2/102201/97)

符合 TBR2 标准 (测试报告编号 CTR2/022701/98)

采用 LTC1344A 的软件可选择电缆终端

采用 LTC1543、LTC1344A 或 LTC1546 可实现完整的数据终端设备 (DTE) 或数据通讯设备 (DCE) 端口

与 LTC1543 工作在 5V 单电源

应用

数据网络

信道业务单元 (CSU) 和数据业务单元 (DSU)

数据路由器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC1544CG	SSOP-28	C	$7.00	$5.75
LTC1544CG#PBF	SSOP-28	C	$7.00	$5.75
LTC1544CG#TR	SSOP-28	C		$5.83
LTC1544CG#TRPBF	SSOP-28	C		$5.83
LTC1544IG	SSOP-28	I	$8.20	$6.90
LTC1544IG#PBF	SSOP-28	I	$8.20	$6.90
LTC1544IG#TR	SSOP-28	I		$6.98
LTC1544IG#TRPBF	SSOP-28	I		$6.98
