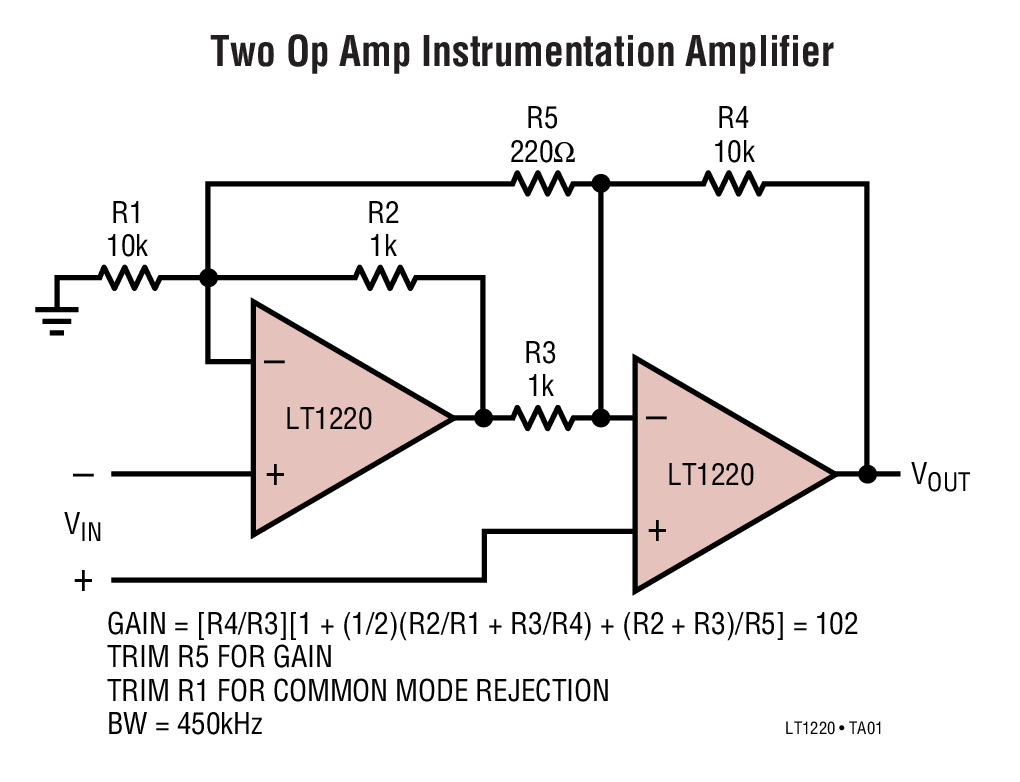

LT1220典型应用图例一

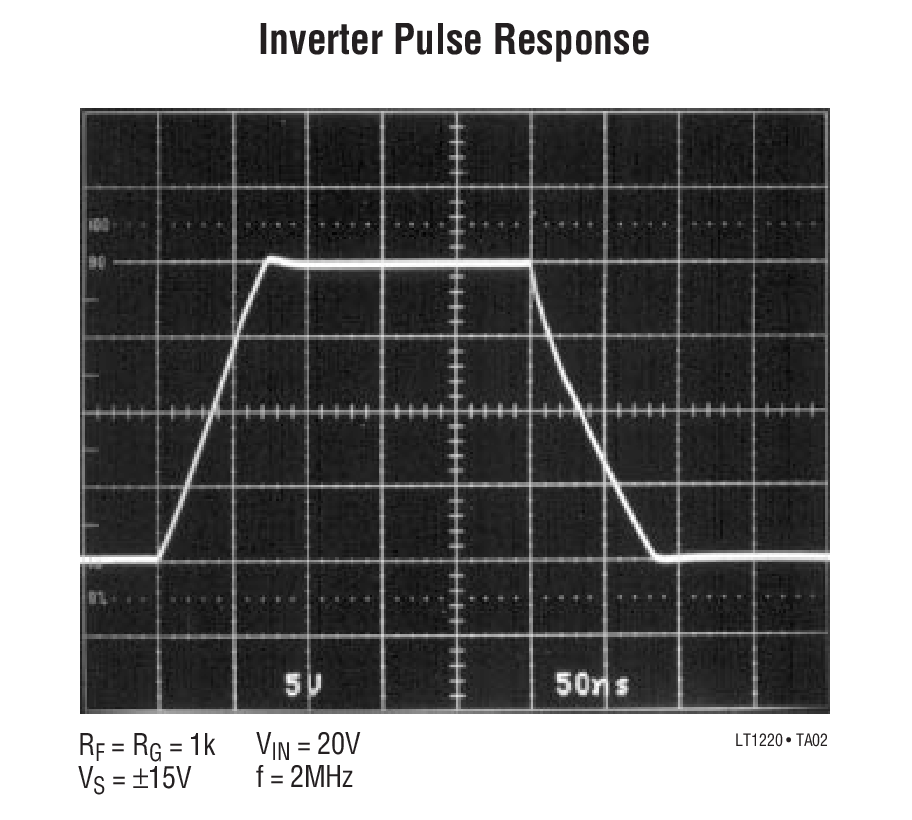

LT1220典型应用图例二
LT1220 - 封装图解：

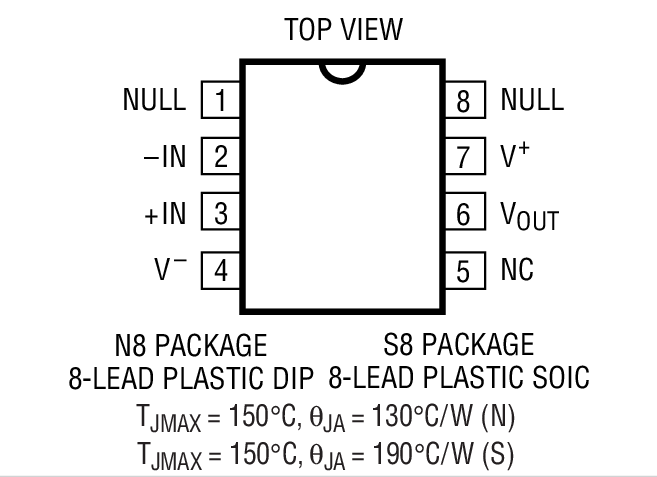

LT1220封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1220介绍

LT1220 - LT1220是45MHz、250V/μs 运算放大器

LT1220是LINEAR凌力尔特公司的一款高速放大器产品，LT1220是LT1220是45MHz、250V/μs 运算放大器，本站介绍了LT1220的封装应用图解、特点和优点、功能等，并给出了与LT1220相关的LINEAR元器件型号供参考。

LT1220 - LT1220是45MHz、250V/μs 运算放大器 - 高速放大器 - 信号调理 - 凌力尔特

LT1220 - 45MHz、250V/μs 运算放大器

LT1220 - 45MHz、250V/μs 运算放大器 - Linear Technology（凌力尔特）

功能描述

Most H (Metal Can), J (Ceramic), and K (Metal Can) Packages from Linear Technology Are Now Obsolete

Download complete datasheet for Details

LT1220是一款具绝佳 DC 性能的高速运算放大器。与具有相似带宽及转换速率的器件相比，LT1220 具有减低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。该电路为单增益级，包括用于获得高精度和高速度的专有 DC 增益提升线路。高增益和快速稳定时间使得这款电路成为数据采集系统的理想选择。另外，此电路还能驱动大的容性负载，从而使其适用于缓冲器或电缆驱动器应用。

LT1220 隶属于一个快速、高性能的放大器系列，该系列运用了凌力尔特公司的高级互补双极型制造工艺。对于具有数值为 4 或更大增益的应用，可以采用 LT1221；而对于数值为 10 或更大的增益，则可使用 LT1222 以增加带宽。

特点
  • 增益带宽：45MHz
  • 具稳定的单位增益
  • 转换速率：250V/μs
  • C-LoadTM 运放可驱动容性负载
  • 最大输入失调电压：1mV
  • 最大输入偏置电流：300nA
  • 最大输入失调电流：300nA
  • 可为 500Ω 负载提供的最小输出摆幅：±12V
  • 最小 DC 增益：20V/mV，RL = 500Ω
  • 至 0.1% 的稳定时间：75ns，10V 阶跃
  • 至 0.01% 的稳定时间：95ns，10V 阶跃
  • 差分增益：0.1%、AV = 2、RL = 150Ω
  • 差分相位：0.2°、AV = 2、RL = 150Ω
    • 应用
  • 宽带放大器
  • 缓冲器
  • 有源滤波器
  • 视频及 RF 放大
  • 电缆驱动器
  • 8 位、10 位、12位数据采集系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1220CN8 N-8 C $4.17 $3.40
    LT1220CN8#PBF N-8 C $4.17 $3.40
    LT1220CS8 SO-8 C $4.58 $3.65
    LT1220CS8#PBF SO-8 C $4.58 $3.65
    LT1220CS8#TR SO-8 C $3.71
    LT1220CS8#TRPBF SO-8 C $3.71
