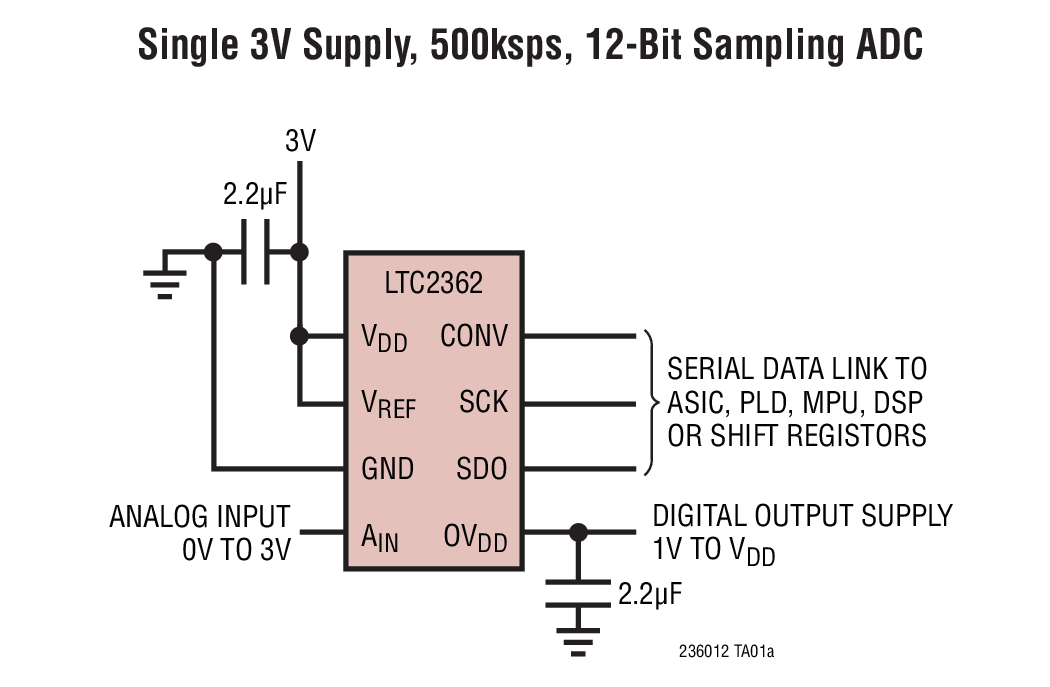

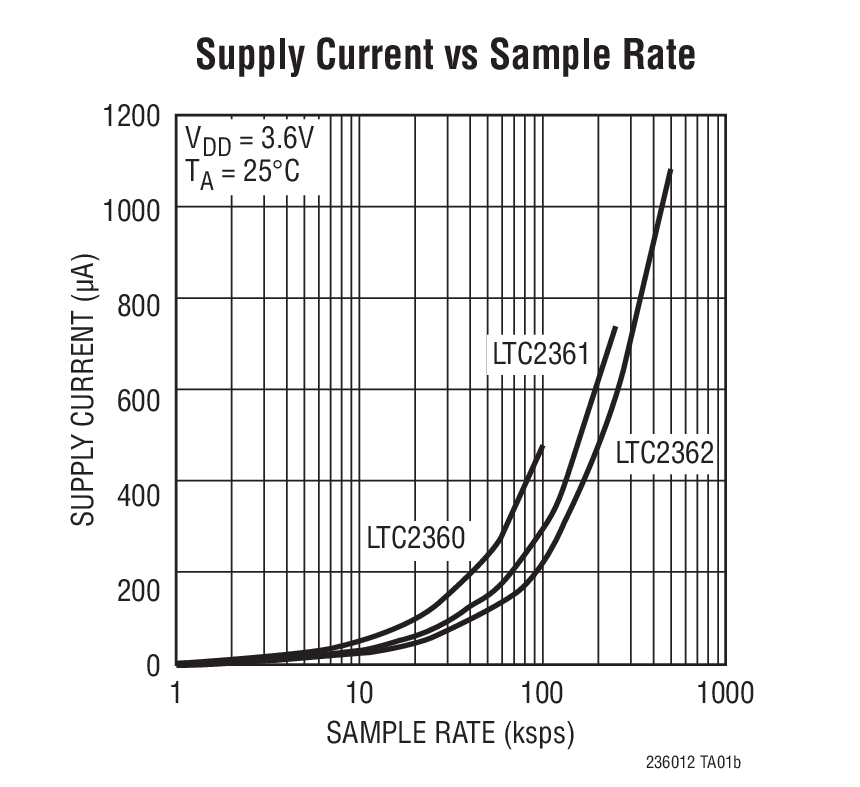

LTC2361 - 典型应用图例：

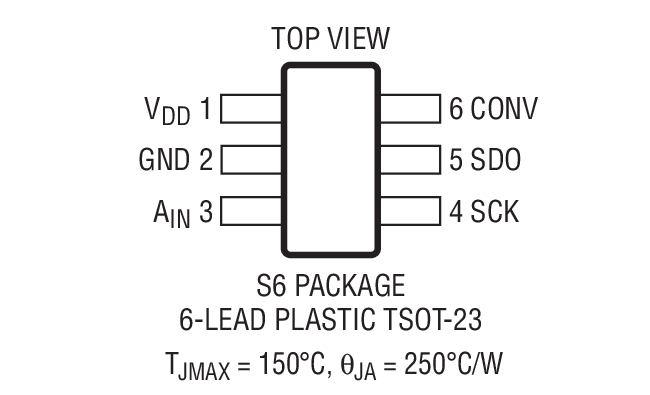

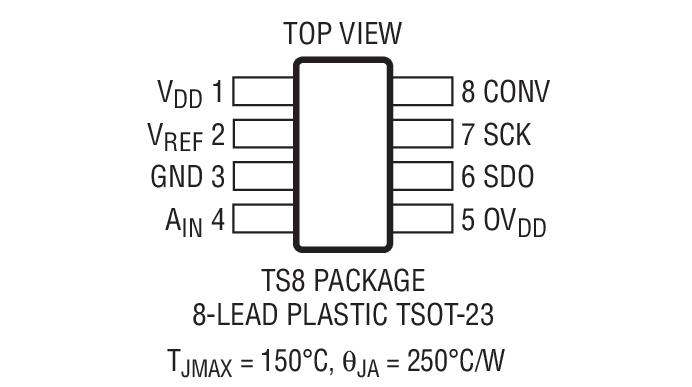

LTC2361 - 封装图解：

LTC2361 - LTC2361是采用 TSOT-23 封装的 250ksps、12 位串行 ADC

LTC2361是Linear公司的一款通用型 SAR ADC产品，LTC2361是采用 TSOT-23 封装的 250ksps、12 位串行 ADC，本站介绍了LTC2361的封装应用图解、特点和优点、功能等，并给出了与LTC2361相关的凌力尔特元器件型号供参考。

LTC2361 - 采用 TSOT-23 封装的 250ksps、12 位串行 ADC

LTC2361 - 采用 TSOT-23 封装的 250ksps、12 位串行 ADC - Linear Technology（凌力尔特）

功能描述

LTC2360/LTC2361/LTC2362 是 100ksps/250ksps/500ksps、12 位、采样 A/D 转换器，从单 3V 电源分别仅吸收 0.5mA、0.75mA 和 1.1mA 电流。由于这些器件在转换操作之后自动断电，因此在较低的采样速率条件下电源电流将减小。LTC2360/LTC2361/LTC2362 的全标度输入为 0V 至 VDD 或 VREF。这些 ADC 采用纤巧的 6 引脚和 8 引脚 TSOT-23 封装。

串行接口、纤巧型 TSOT-23 封装和极高的采样速率与功率之比使得LTC2360/LTC2361/LTC2362 非常适合于紧凑、低功率、高速系统。
由于采用高阻抗单端模拟输入，并能够在电压范围缩减 (低至 1.4V 全标度) 的条件下运作，因此在许多应用中可直接连接至传感器和换能器，从而免除了增设增益级的需要。

特点

12 位分辨率

低噪声：73dB SNR

低功耗：1.5mW (在 100ksps)

100ksps/250ksps/500ksps 采样速率

2.35V 至 3.6V 单电源操作

无数据延迟

具 0.1μA 典型电源电流的睡眠模式

专用外部基准 (TSOT23-8 封装)

1V 至 3.6V 数字输出电源 (TSOT23-8 封装)

SPI/MICROWIRE 兼容型串行 I/O

在 -40℃ 至 125℃ 的温度范围内保证运作

纤巧型 6 引脚和 8 引脚 TSOT-23 封装

应用

通信系统

数据采集系统

手持便携式设备

不间断电源

电池供电式系统

汽车

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2361CS6#PBF	SOT-23	C	$2.21
LTC2361CS6#TRMPBF	SOT-23	C	$2.21	$1.60
LTC2361CS6#TRPBF	SOT-23	C		$1.55
LTC2361CTS8#PBF	SOT-23	C	$2.43
LTC2361CTS8#TRMPBF	SOT-23	C	$2.43	$1.75
LTC2361CTS8#TRPBF	SOT-23	C		$1.70
LTC2361HS6#PBF	SOT-23	H	$2.80
LTC2361HS6#TRMPBF	SOT-23	H	$2.80	$2.01
LTC2361HS6#TRPBF	SOT-23	H		$1.96
LTC2361HTS8#PBF	SOT-23	H	$3.07
LTC2361HTS8#TRMPBF	SOT-23	H	$3.07	$2.20
LTC2361HTS8#TRPBF	SOT-23	H		$2.15
LTC2361IS6#PBF	SOT-23	I	$2.55
LTC2361IS6#TRMPBF	SOT-23	I	$2.55	$1.83
LTC2361IS6#TRPBF	SOT-23	I		$1.78
LTC2361ITS8#PBF	SOT-23	I	$2.79
LTC2361ITS8#TRMPBF	SOT-23	I	$2.79	$2.01
LTC2361ITS8#TRPBF	SOT-23	I		$1.96
