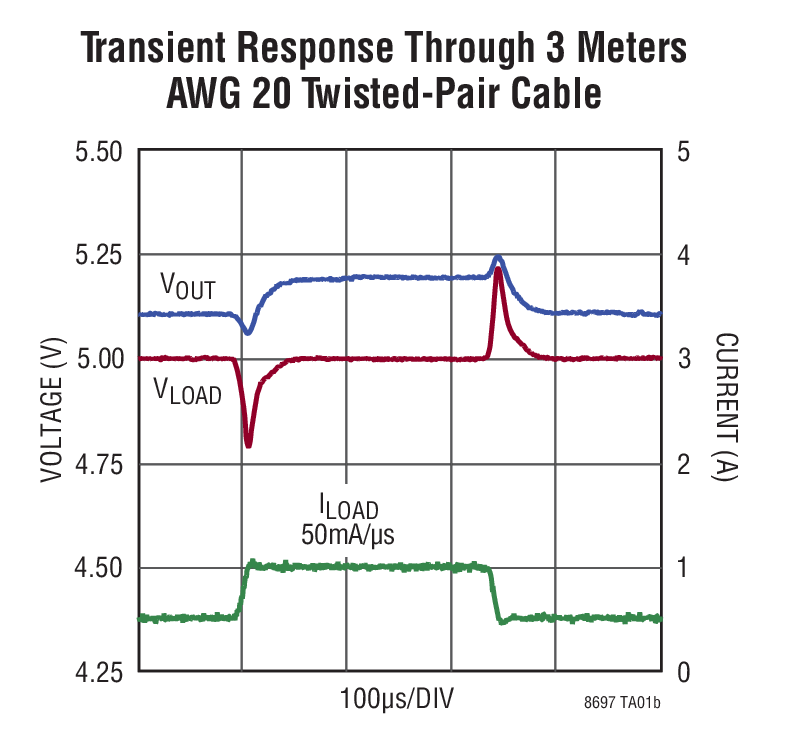

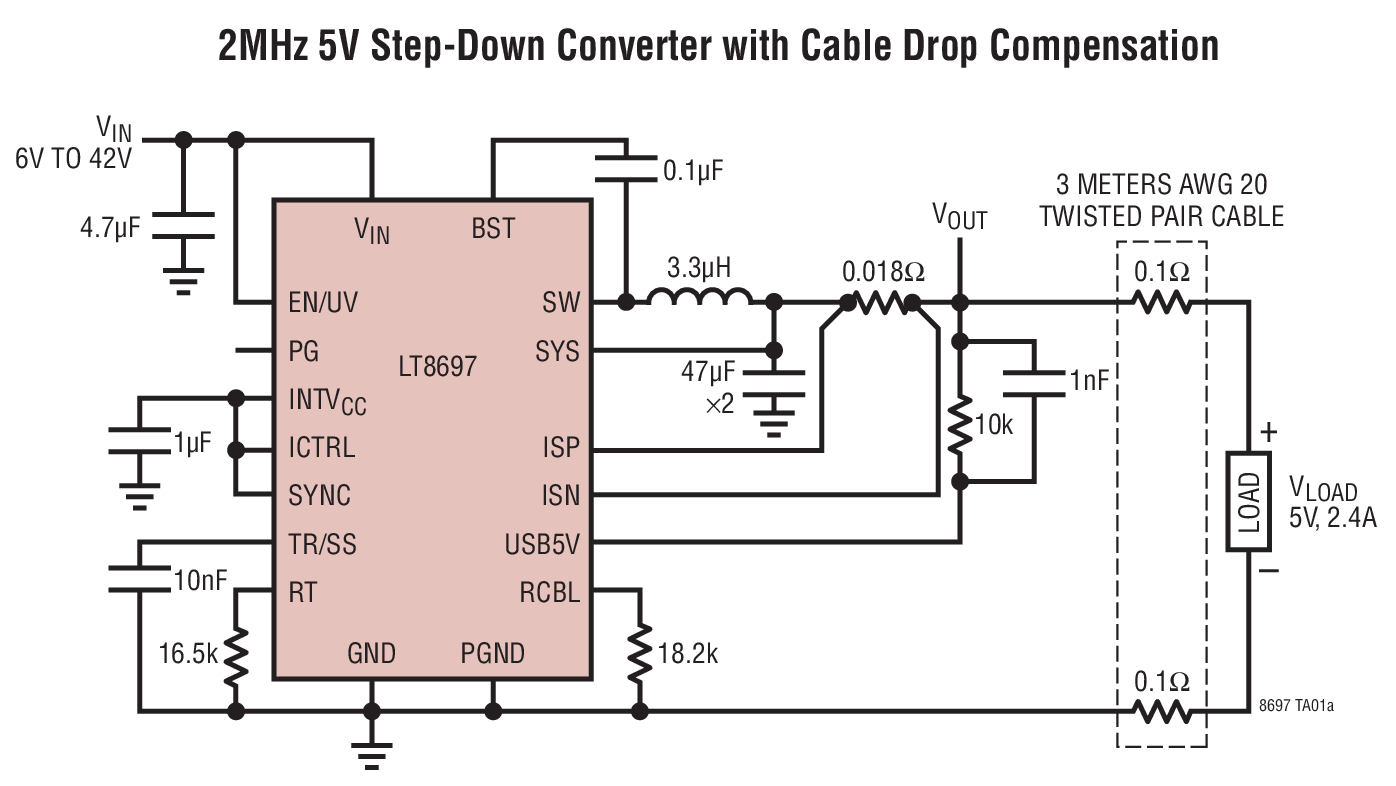

LT8697 - 典型应用图例：

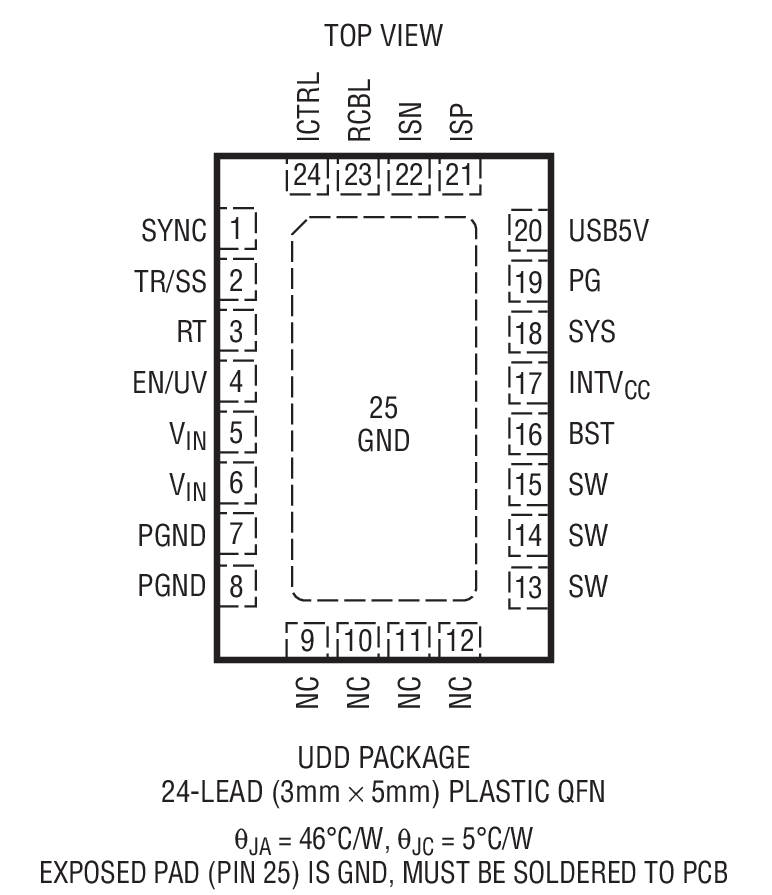

LT8697 - 封装图解：

LT8697 - LT8697是具电缆压降补偿功能的 USB 5V 2.5A 输出、42V 输入同步降压型稳压器

LT8697是Linear公司的一款电缆压降补偿和虚拟远端采样产品，LT8697是具电缆压降补偿功能的 USB 5V 2.5A 输出、42V 输入同步降压型稳压器，本站介绍了LT8697的封装应用图解、特点和优点、功能等，并给出了与LT8697相关的凌力尔特元器件型号供参考。

LT8697 - 具电缆压降补偿功能的 USB 5V 2.5A 输出、42V 输入同步降压型稳压器

LT8697 - 具电缆压降补偿功能的 USB 5V 2.5A 输出、42V 输入同步降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LT8697 是一款紧凑、高效率、高速、同步、单片式、降压型开关稳压器，专为给 5V USB 应用供电而设计。一个精准的输出电压和可编程电缆压降补偿可在位于一根长电缆末端的 USB 插座上保持准确的 5V 调节。强制连续操作允许 LT8697 吸收电流，从而进一步改善负载瞬变期间的准确 5V 调节。

准确和可编程的输出电流限值、一个电源良好指示器引脚和一个输出电流监视器引脚改善了系统可靠性和安全性，允许用户执行锁断或自动重试功能，并且能够免除增设一个 USB 开关 IC 的需要。双路反馈可在一个 USB 开关的输出端上提供调节并将电缆压降补偿限制在一个 5.8V (最大值) 输出，从而在故障情况下保护 USB 器件。热停机功能通过限制过热故障期间 IC 中的功率耗散提供了额外的保护作用。

LT8697 采用小外形 24 引脚 3mm x 5mm QFN 封装，此封装具有一个用于实现低热阻的裸露衬垫。

特点

宽输入电压范围：5V 至 42V

在所有条件下均可提供低压差：450mV/2.1A

准确的 5V 输出：在整个温度范围内准确度达 ±1.3%

可编程电缆压降补偿

可编程输出电流限值

输出电流监视器

双路输入反馈允许在 USB 开关的输出端上进行调节

用于实现快速负载阶跃响应的强制连续模式

在 2MHz 频率下实现高效率同步操作： 93% 效率 (在 2.1A，从 12VIN 产生 5VOUT) 95% 效率 (在 0.9A，从 12VIN 产生 5VOUT)

快速的最小接通时间：45ns

可调输出范围：5.0V 至 5.25V

可调及可同步频率范围：300kHz 至 2.2MHz

小外形的耐热性能增强型 3mm x 5mm 24 引脚 QFN 封装

应用

汽车和工业 USB

精准型 5V 电源

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT8697EUDD#PBF	3x5 QFN-24	E	$5.07	$3.55
LT8697EUDD#TRPBF	3x5 QFN-24	E		$3.61
LT8697HUDD#PBF	3x5 QFN-24	H	$5.94	$4.16
LT8697HUDD#TRPBF	3x5 QFN-24	H		$4.22
LT8697IUDD#PBF	3x5 QFN-24	I	$5.59	$3.91
LT8697IUDD#TRPBF	3x5 QFN-24	I		$3.97
