LT3466 - 内置肖特基二极管的全功能白光 LED 输出升压型转换器

LT3466 - 内置肖特基二极管的全功能白光 LED 输出升压型转换器 - Linear Technology（凌力尔特）

功能描述

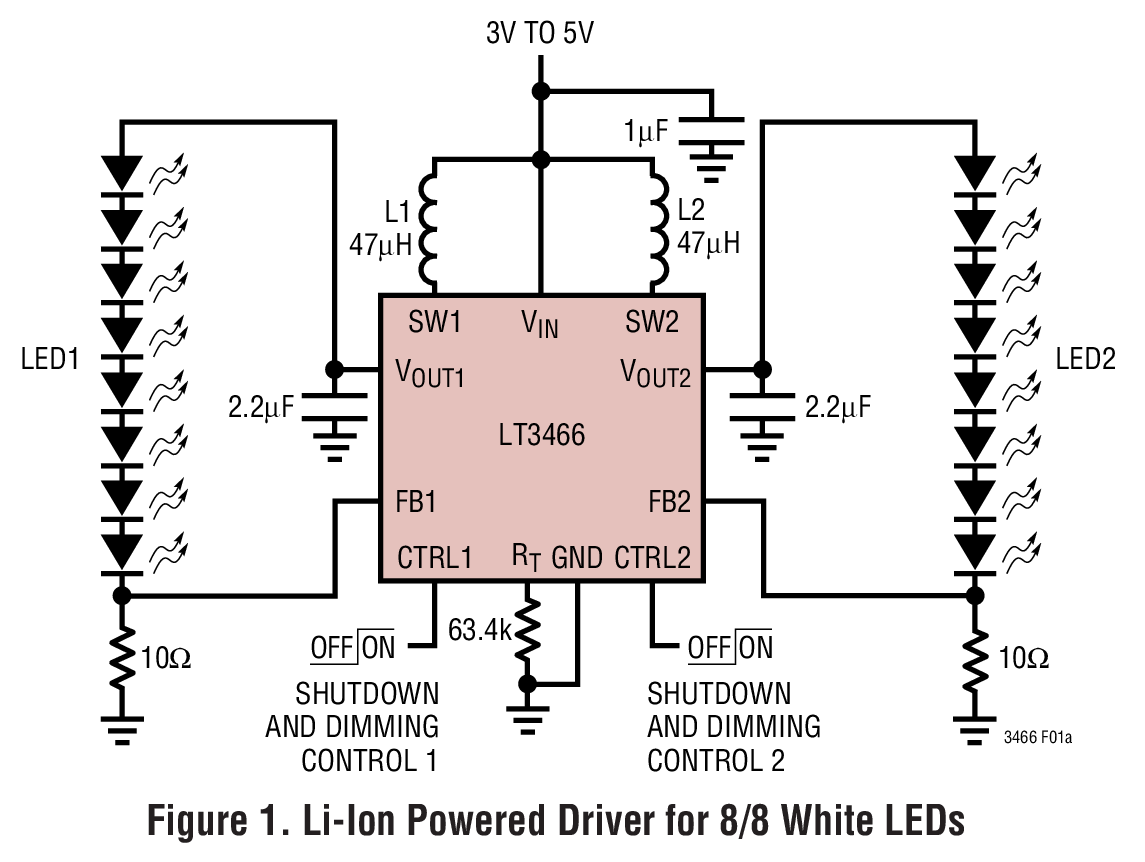

LT3466 是一款双输出全功能升压型 DC/DC 转换器，它是专为以一个恒定电流来驱动多达 20 个白光 LED (每个转换器驱动 10 个串联 LED) 而设计的。采用 LED 串联可提供相等的 LED 电流，从而获得均匀的显示亮度，并免除了增设镇流电阻器以及进行代价高昂的出厂校准的需要。　　

两个独立的转换器能够驱动不对称的 LED 串。也可对两个 LED 串的调光操作进行独立控制。LT3466 是蜂窝电话及其它手持式设备的主和副显示屏所用背光源的理想选择。　　

可采用一个外部电阻器将 LT3466 的工作频率设定在 200kHz 至 2MHz 的范围内。200mV 的低反馈电压最大限度地减少了电流设定电阻器的功耗，从而提高了效率。其它功能还包括 LED 断接时的输出电压限制和内部软起动。　　

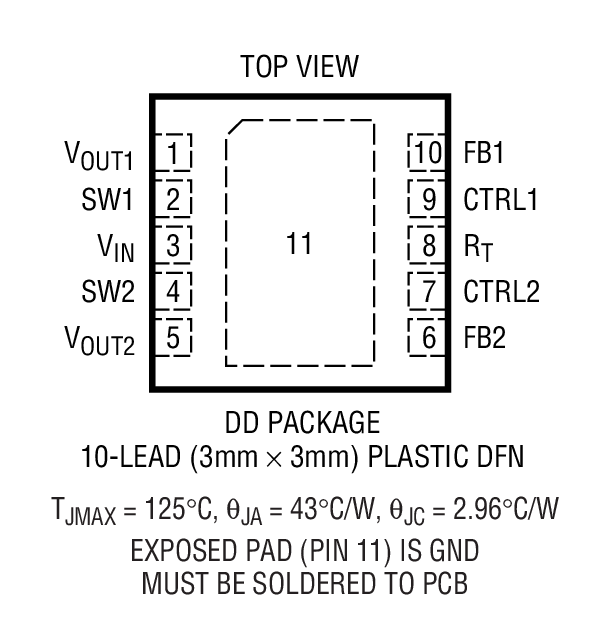

LT3466 采用外形扁平且占位面积小 (3mm x 3mm x? 0.75mm) 的 DFN 封装。

特点

可采用一个 3.6V 电源来驱动多达 20 个白光 LED (每个转换器驱动 10 个串联 LED)

两个能够驱动不对称 LED 串的独立升压型转换器

可对两个 LED 串进行单独的调光和关断控制

内部肖特基二极管

内部软起动电路消除了涌入电流

LED 开路保护 (VOUT 的最大值为 42V)

固定频率操作可高达 2MHz

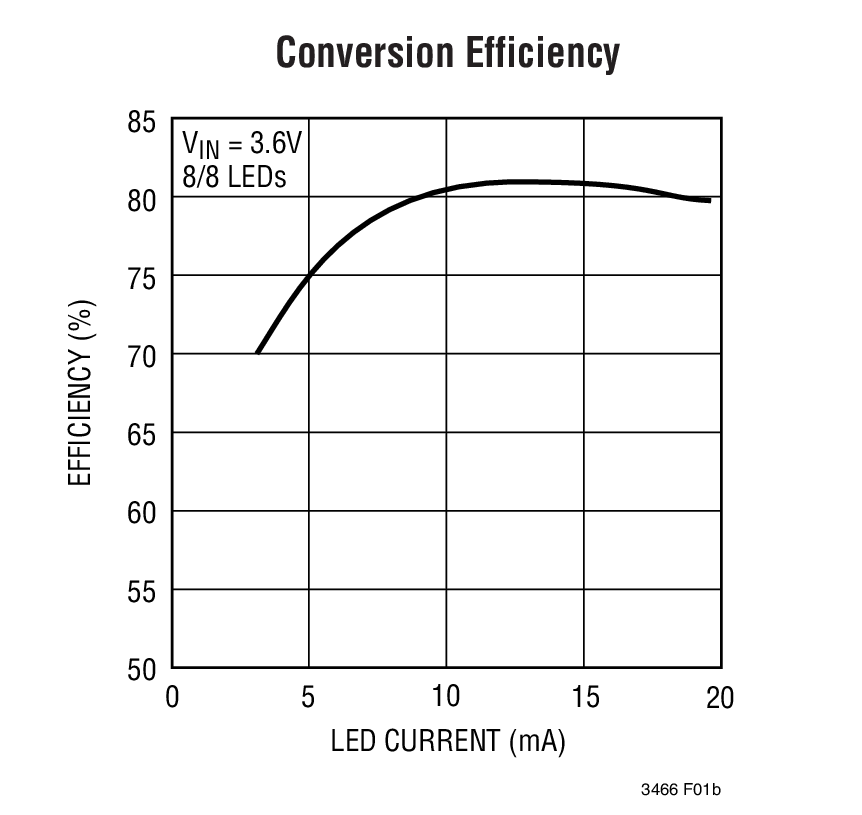

在采用一个 3.6V 电源并以 15mA 电流来驱动 16 个白光 LED 时 (每个驱动器驱动 8 个 LED) 的效率达 81%

宽输入电压范围：2.7V 至 24V

纤巧型 (3mm x 3mm) 10 引脚 DFN 封装

应用

主/ 副显示屏

数码相机、辅助笔记本个人计算机

PDA、手持式计算机

汽车

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3466EDD	3x3 DFN-10	E	$3.14	$2.20
LT3466EDD#PBF	3x3 DFN-10	E	$3.14	$2.20
LT3466EDD#TR	3x3 DFN-10	E		$2.30
LT3466EDD#TRPBF	3x3 DFN-10	E		$2.30

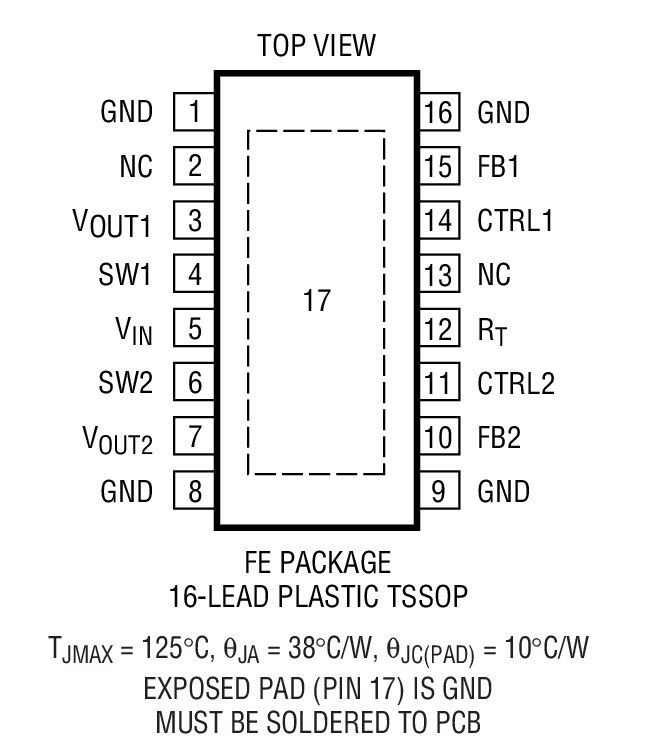

LT3466EFE	TSSOP-16	E	$3.14	$2.20
LT3466EFE#PBF	TSSOP-16	E	$3.14	$2.20
LT3466EFE#TR	TSSOP-16	E		$2.32
LT3466EFE#TRPBF	TSSOP-16	E		$2.32
