功能描述

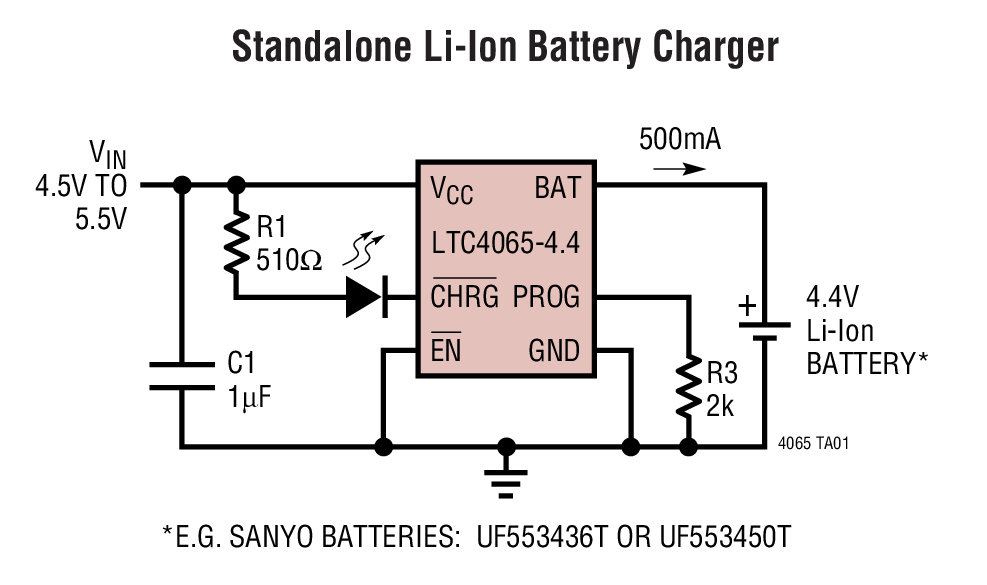

LTC4065-4.4是一款用于高容量单节锂离子电池的完整恒定电流 / 恒定电压线性充电器，具有一个 4.4V 浮置电压。其 2mm x 2mm DFN 封装和低外部组件数目使得 LTC4065-4.4 尤其适合便携式应用。而且，LTC4065-4.4 是专门为在 USB 电源规范内工作而特别设计的。

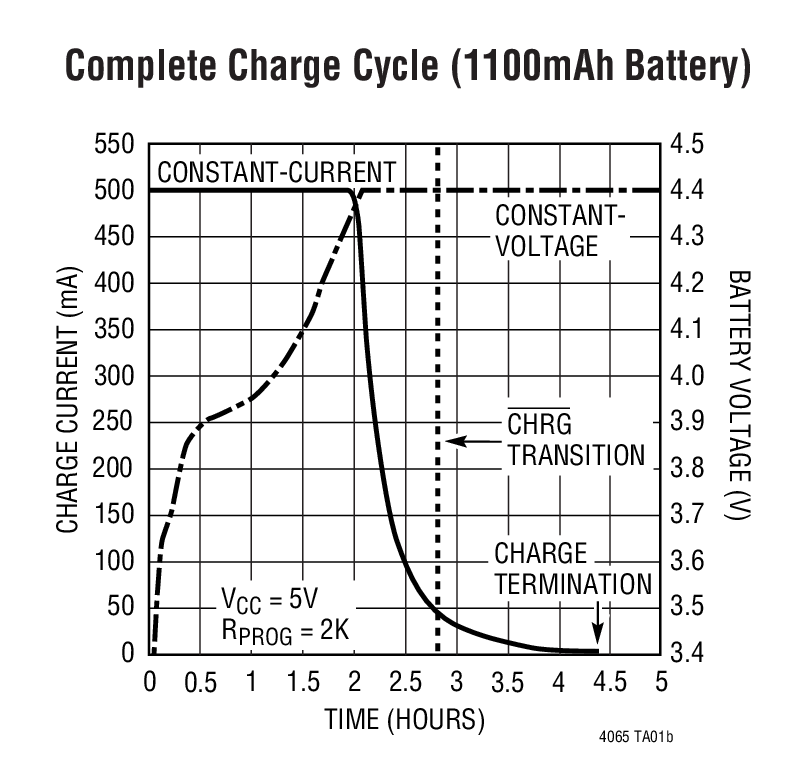

当充电电流降至其设定值的 10% (C/10) 时，CHRG 引脚将发出指示信号。一个内部定时器根据电池制造商提供的产品规格来终止充电操作。

由于采用了内部 MOSFET 架构，因此无需使用外部检测电阻器或隔离二极管。热反馈功能可调节充电电流，以在大功率工作或高环境温度条件下对芯片温度加以限制。

当输入电压 (交流适配器或 USB 电源) 被拿掉时，LTC4065-4.4 自动进入一种低电流状态，并将电池漏电流降至 1µA 以下。可在施加电源的情况下将 LTC4065-4.4 置于停机模式，从而将电源电流减小至 20µA 以下。

全功能 LTC4065-4.4 还包括自动再充电、低电池电量充电调节 (涓流充电) 和软起动 (用于限制浪涌电流) 功能。

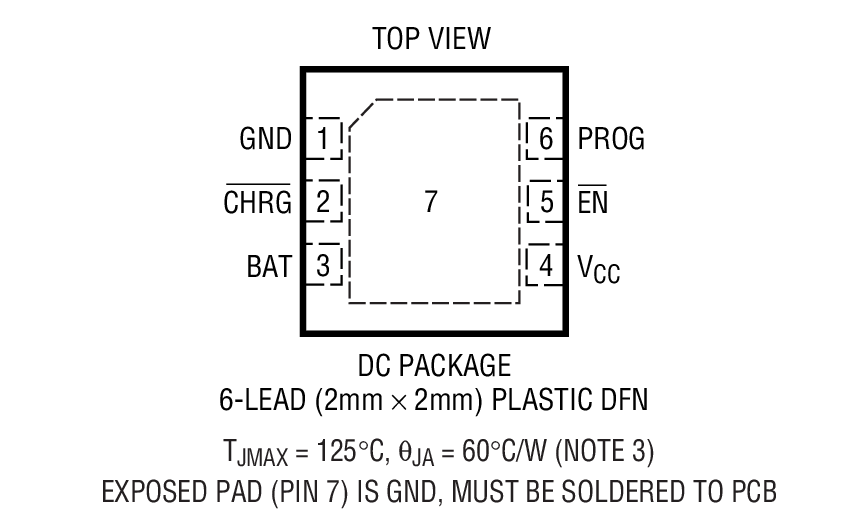

LTC4065-4.4 采用纤巧的6引脚、扁平 (高度仅 0.75mm) 2mm x 2mm DFN 封装。

特点

采用 2mm x 2mm DFN 封装的完整线性充电器

C/10 充电电流检测输出

定时器终止

高达 750mA 且准确度为 5% 的可设置充电电流

无需外部 MOSFET、检测电阻器或隔离二极管

准确度达 0.6% 的 4.4V 预设浮置电压
