LTC4413-2 - 采用 3mm x 3mm DFN 封装的双通道 2.6A、2.5V 至 5.5V 快速理想二极管

LTC4413-1 / LTC4413-2 - 采用 3mm x 3mm DFN 封装的双通道 2.6A、2.5V 至 5.5V 快速理想二极管 - Linear Technology（凌力尔特）

功能描述

LTC4413-1 和 LTC4413-2 各自包含两个单片式理想二极管，均能够从 2.5V 至5.5V 的输入电压提供高达 2.6A 的输出电流。理想二极管采用了一个 100mΩ P 沟道 MOSFET，用于独立地把 INA 连接至 OUTA，以及将 INB 连接至 OUTB。在标准的正向操作期间，这些二极管两端的电压降均被调节为低至 18mV。在二极管电流高达 1A 时，静态电流小于 80μA。如果任一个输出电压超过其各自的输入电压，则 MOSFET 被关断，且有少于 1μA 的反向电流从 OUT 流至 IN。每个 MOSFET 中的最大正向电流被限制在一个恒定值 2.6A，而内部热限制电路负责在故障条件下对器件实施保护。如果某个电压超过了 LTC4413-2 的绝对最大电压容限，则内部过压保护传感器将能够检测出来。

两个高态有效控制引脚可独立地关断 LTC4413-1 / LTC4413-2 内含的两个理想二极管。当选定通道被加有反向偏压、或者 LTC4413-1 / LTC4413-2 被置于低功率待机状态时，将由一个 11μA 漏极开路把状态信号拉至低电平。

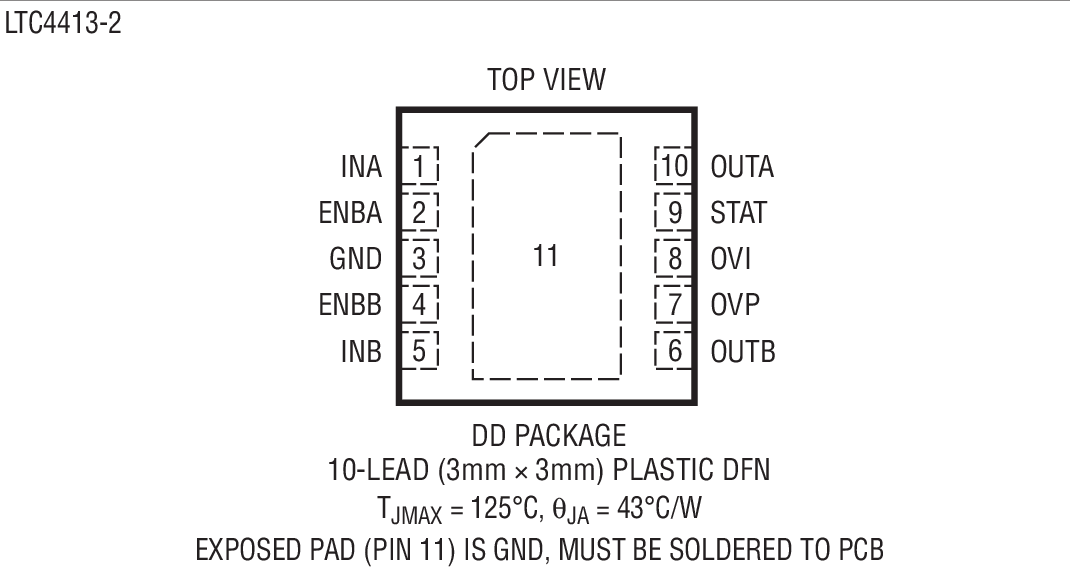

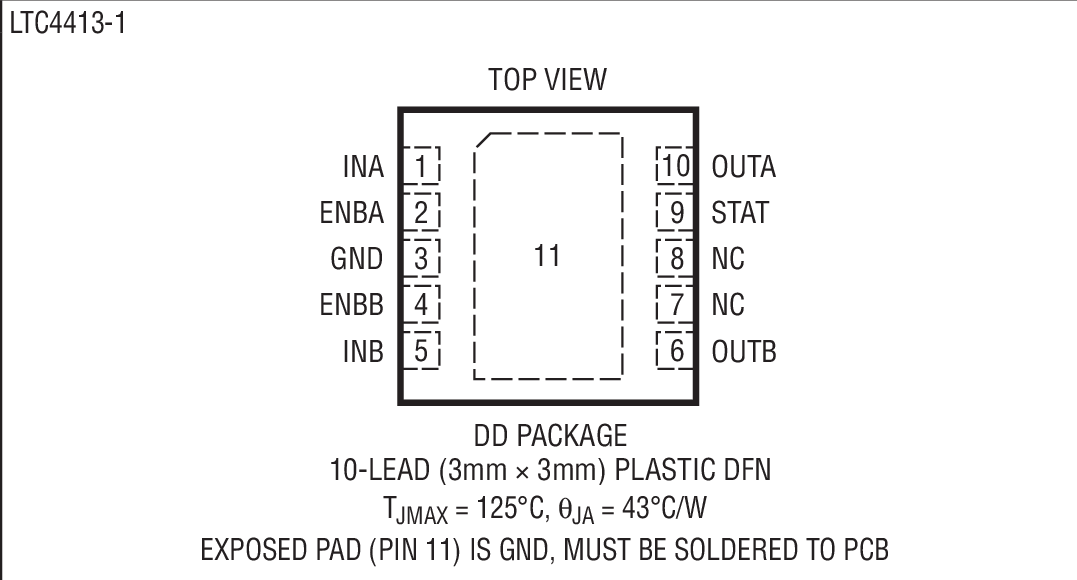

LTC4413-1 / LTC4413-2 采用 10 引脚 3mm x 3mm DFN 封装。

特点

两通道理想二极管 “或” 或负载均分

PowerPathTM “或” 二极管的低损耗型替代方案

LTC4413 的快速响应型替代器件

低正向接通电阻 (在 3.6V 电压条件下的最大值为 140mΩ)

低反向漏电流

低已调正向电压 (典型值为 18mV)

具驱动输出 (用于驱动一个外部 P 沟道 MOSFET) 的过压保护传感器 (仅LTC4413-2)

2.5V 至 5.5V 工作电压范围

2.6A 最大正向电流：

内部限流保护

内部热保护
