当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2497
LTC2497技术文档下载：
LTC2497技术文档产品手册下载
LTC2497 - 典型应用图例：

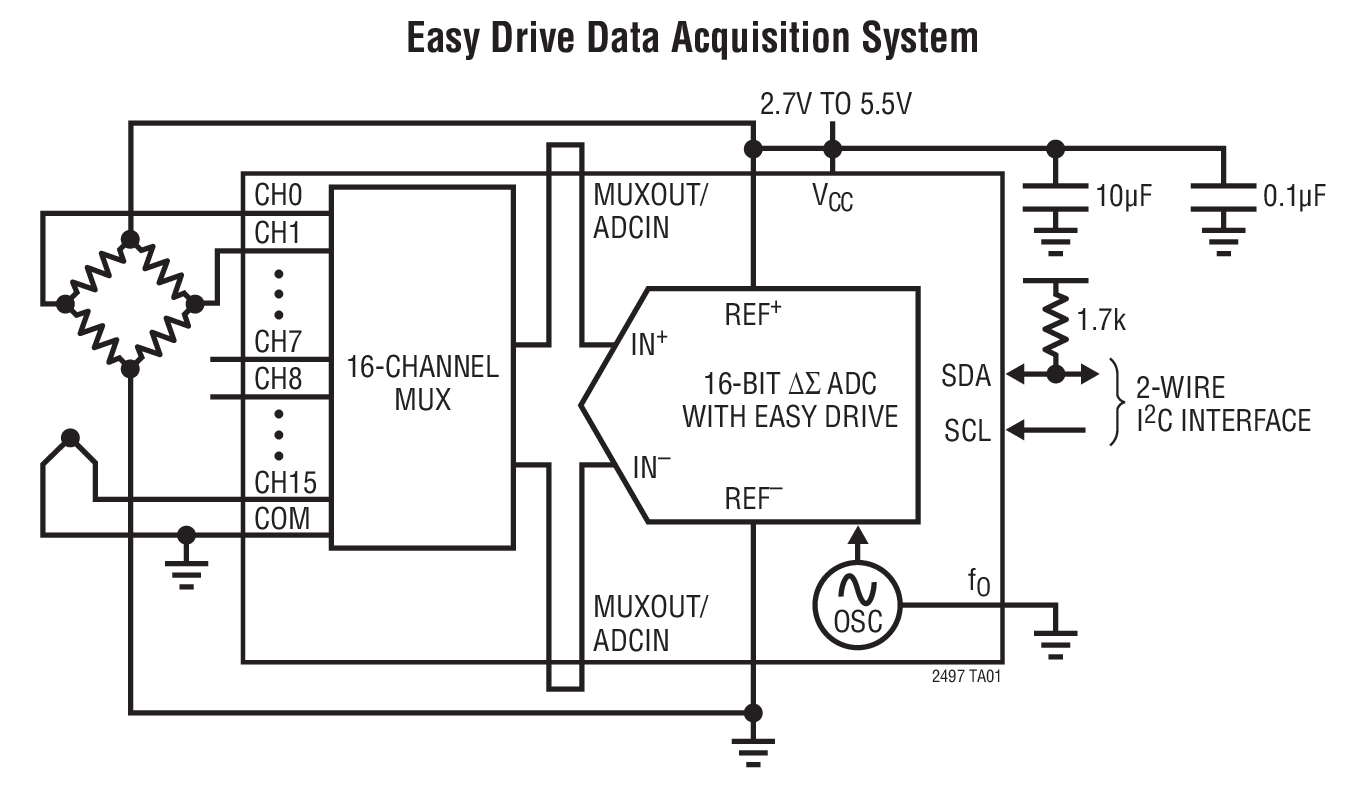

LTC2497典型应用图例一

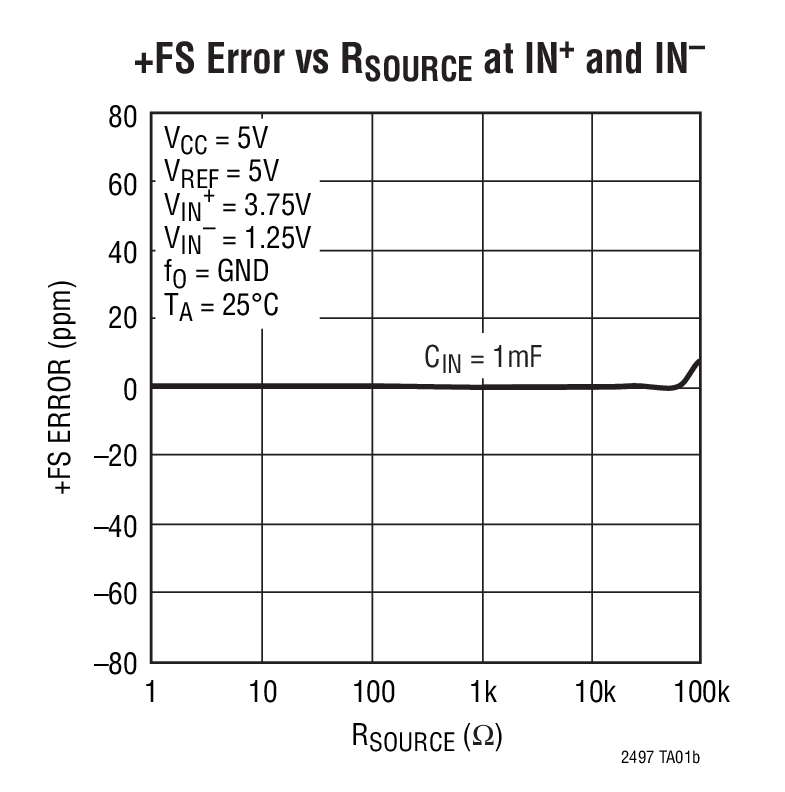

LTC2497典型应用图例二
LTC2497 - 封装图解：

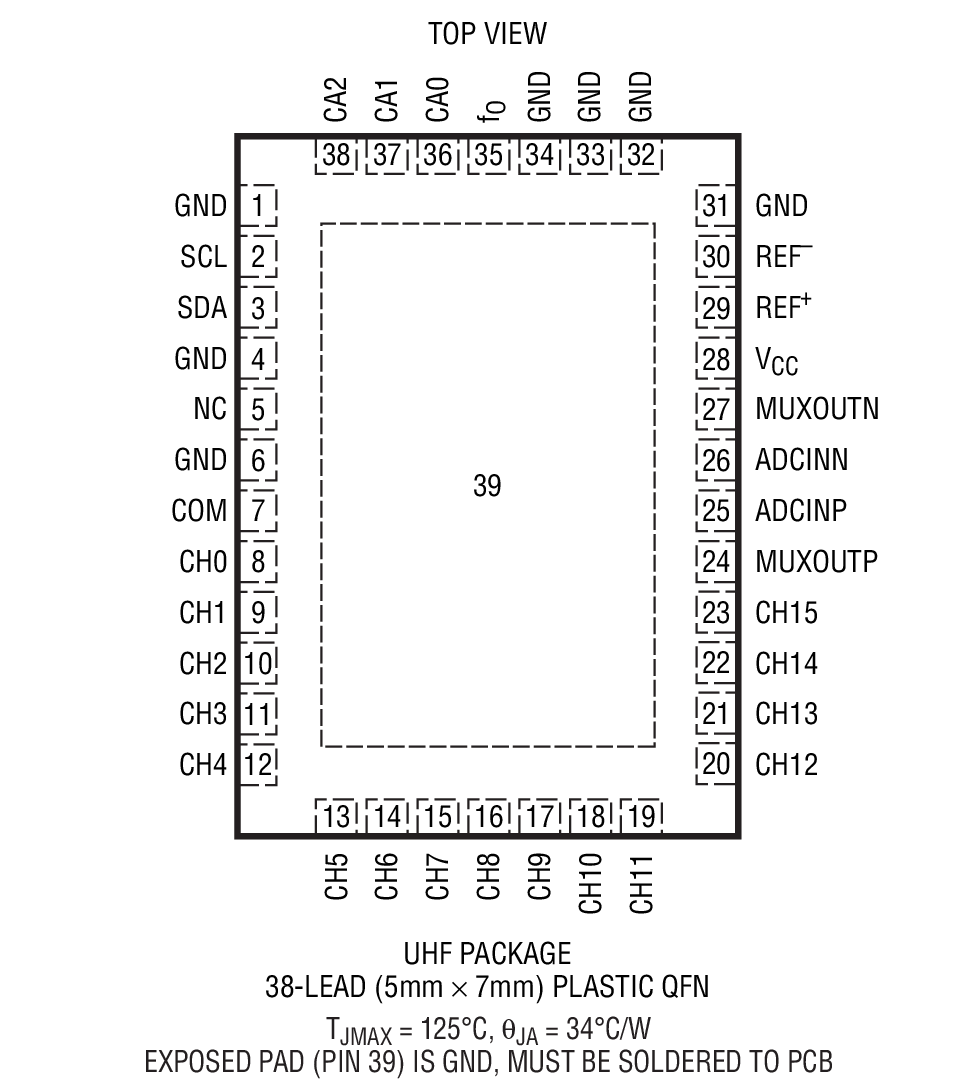

LTC2497封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2497介绍

LTC2497 - LTC2497是具 Easy Drive 输入电流抵消功能和 I2C 接口的 16 位、8 通道 / 16 通道 ΔΣ ADC

LTC2497是LINEAR凌力尔特公司的一款无延迟增量累加 ADC产品，LTC2497是LTC2497是具 Easy Drive 输入电流抵消功能和 I2C 接口的 16 位、8 通道 / 16 通道 ΔΣ ADC，本站介绍了LTC2497的封装应用图解、特点和优点、功能等，并给出了与LTC2497相关的LINEAR元器件型号供参考。

LTC2497 - LTC2497是具 Easy Drive 输入电流抵消功能和 I2C 接口的 16 位、8 通道 / 16 通道 ΔΣ ADC - 无延迟增量累加 ADC - 数据转换 - 凌力尔特

LTC2497 - 具 Easy Drive 输入电流抵消功能和 I2C 接口的 16 位、8 通道 / 16 通道 ΔΣ ADC

LTC2497 - 具 Easy Drive 输入电流抵消功能和 I2C 接口的 16 位、8 通道 / 16 通道 ΔΣ ADC - Linear Technology（凌力尔特）

功能描述

LTC2497 是一款采用 Easy Drive 技术和一个二线式 I2C 接口的 16 通道 (8 个差分通道)、16 位、无延迟增量累加 (No Latency ΔΣTM) ADC。这种已获专利的采样方案通过差分输入电流的自动抵消而消除了动态输入电流误差和片内缓冲的缺点。这使得既能够保持出色的 DC 准确度，同时又可对大的外部源阻抗和具有轨至轨输入范围的输入信号直接进行数字化处理。

LTC2497 包括一个集成振荡器。可以对该器件进行配置，以测量一个外部信号 (从 16 个工作于单端或差分模式的模拟输入通道的组合)。它能够自动地同时抑制 50Hz 和 60Hz 的线路频率。

LTC2497 提供了一个宽共模输入范围 (0V 至 VCC)，这与基准电压无关。可以选择单端输入或差分输入的任何组合，而且，第一个转换 (在选择一个新的通道之后) 是有效的。可利用多工器输出实现任选外部放大器在所有模拟输入之间的共用，而且，自动校准电路还将连续消除由这些放大器所引起的失调和漂移。

特点
  • 多达 8 个差分输入或 16 个单端输入
  • Easy DriveTM 技术实现了具零差分输入电流的轨至轨输入
  • 以完整的准确度对高阻抗传感器直接进行数字化处理
  • 具 27 个地址和一个用于同步全局地址的二线式 I2C 接口
  • 600nV RMS 噪声 (0.02LSB 转换噪声)
  • GND 至 VCC 输入 / 基准共模范围
  • 同时 50Hz / 60Hz 抑制
  • 2ppm INL，无漏失码
  • 1ppm 偏移和 15ppm 全标度误差
  • 无延迟：数字滤波器可在单个周期内实现稳定 (即使在选择一个新的通道之后也不例外)
  • 2.7V 至 5.5V 单工作电源 (0.8mW)
  • 内部振荡器
  • 纤巧型 5mm x 7mm QFN 封装
    • 应用
  • 直接传感器数字化转换器
  • 直接温度测量
  • 仪表
  • 工业过程控制
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2497CUHF 5x7 QFN-38 C $3.88 $2.65
    LTC2497CUHF#PBF 5x7 QFN-38 C $3.88 $2.65
    LTC2497CUHF#TR 5x7 QFN-38 C $2.71
    LTC2497CUHF#TRPBF 5x7 QFN-38 C $3.94 $2.71
    LTC2497IUHF 5x7 QFN-38 I $4.66 $3.18
    LTC2497IUHF#PBF 5x7 QFN-38 I $4.66 $3.18
    LTC2497IUHF#TR 5x7 QFN-38 I $3.24
    LTC2497IUHF#TRPBF 5x7 QFN-38 I $4.72 $3.24
