LTM4603HV - 具 PLL、输出跟踪和裕度调节功能的 6A、28V_IN DC/DC μModule

LTM4603HV - 具 PLL、输出跟踪和裕度调节功能的 6A、28V_IN DC/DC μModule - Linear Technology（凌力尔特）

功能描述

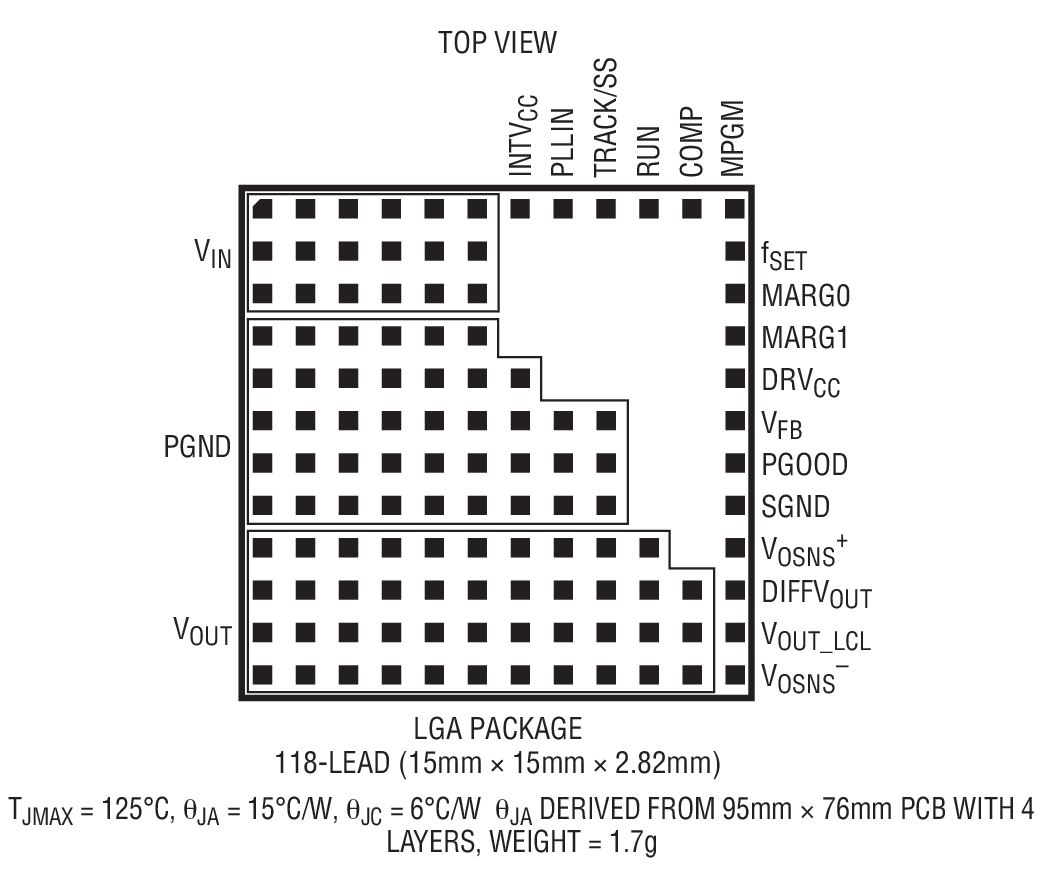

LTM4603HV 是一款完整的 6A 降压型开关模式 DC/DC 电源，具有板载开关控制器、MOSFET、电感器和所有的支持元件。该微型模块 (μModule) 被内置于一个小型表面贴装 15mm x 15mm x 2.82mm LGA 封装中。LTM4603HV 的工作输入电压范围为 4.5V 至 28V，可支持 0.6V 至 5V 的输出电压范围以及输出电压跟踪和裕度调节功能。高效率设计提供了 6A 的连续电流 (峰值为 8A)。仅需采用大容量输入和输出电容器便可完成全部的设计。

扁平 (高度仅 2.82mm) 且重量轻 (1.7g) 的封装能够很容易地安装在 PC 板背面上的未用空间中，以实现高密度负载点调节。可以使该 μModule 与一个外部时钟相同步，以减少无用的频率谐波，并允许执行多相 (PolyPhase) 操作，用于提供高负载电流。

高开关频率和自适应接通时间电流模式架构的运用实现了针对输入电压和负载变化的快速瞬态响应，而并未牺牲稳定性。可采用一个板载远端检测放大器来精准地调节输出电压，这样使输出电流不受负载电流的影响。

特点

完整的开关模式电源

宽输入电压范围：4.5V 至 28V

6A DC 典型值、8A 峰值输出电流

0.6V 至 5V 输出电压

输出电压跟踪和裕度调节

采用远端检测以实现精准稳压

典型工作频率：1MHz

PLL 频率同步

1.5% 稳压

电流折返保护 (在启动时停用)

与 LTM4601 / LTM4601HV / LTM4603 引脚相兼容
