当前位置:Linear公司 > > 凌力尔特芯片 >> LTC4234
LTC4234技术文档下载:
LTC4234技术文档产品手册下载
LTC4234 - 典型应用图例:

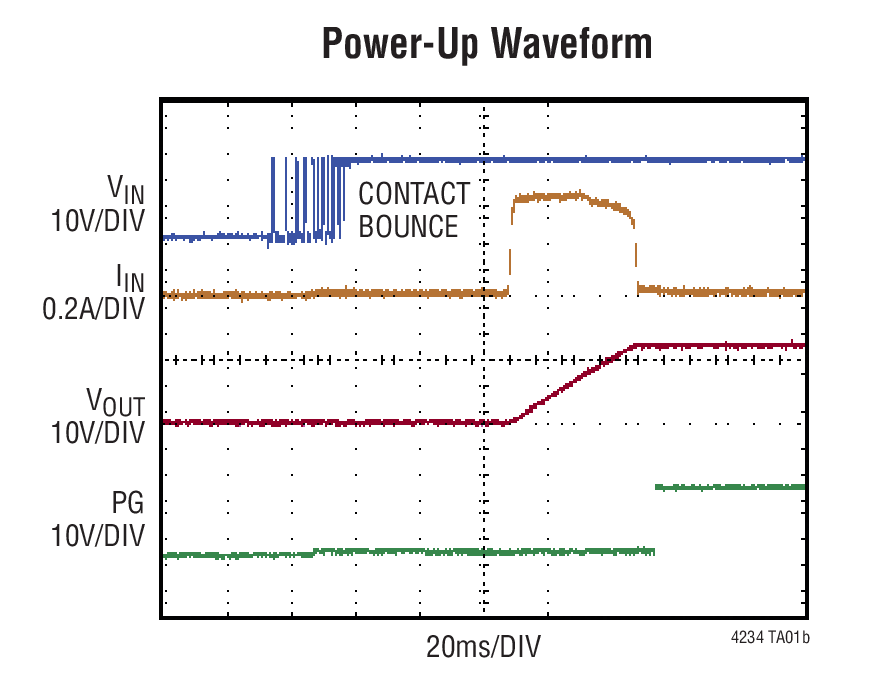

LTC4234典型应用图例一

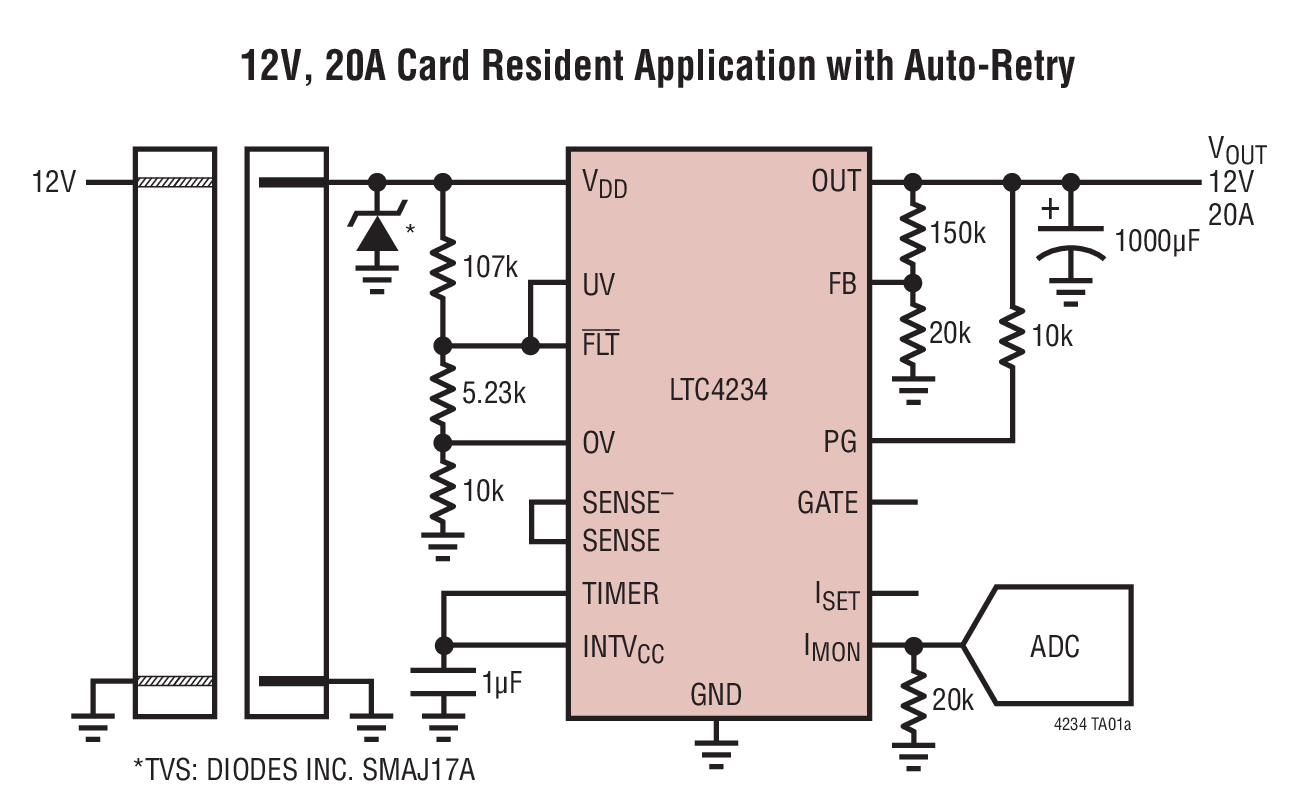

LTC4234典型应用图例二
LTC4234 - 封装图解:

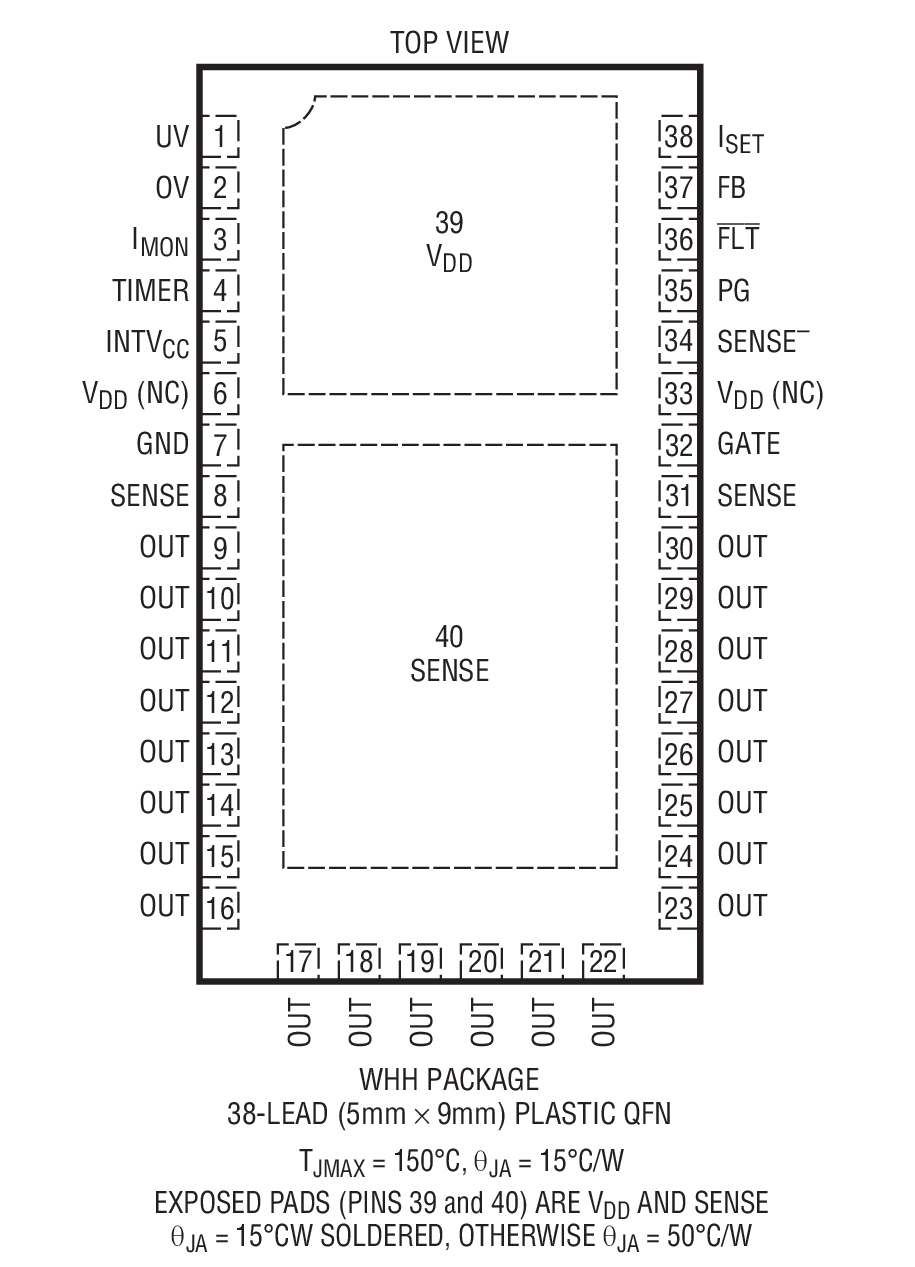

LTC4234封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC4234介绍
LTC4234 - LTC4234是20A、保证 SOA 热插拔控制器

LTC4234是Linear公司的一款低电压热插拔控制器产品,LTC4234是20A、保证 SOA 热插拔控制器,本站介绍了LTC4234的封装应用图解、特点和优点、功能等,并给出了与LTC4234相关的凌力尔特元器件型号供参考。

LTC4234 - 20A、保证 SOA 热插拔控制器

LTC4234 - 20A、保证 SOA 热插拔控制器 - Linear Technology(凌力尔特)

功能描述

LTC4234 是一款针对热插拔 (Hot SwapTM) 应用的集成型解决方案,其允许电路板在带电背板上安全地插入和拔出。该器件把一个热插拔控制器、功率 MOSFET 和电流检测电阻器集成在单个封装中,以满足小型化应用的要求。对 MOSFET 的安全工作区进行了生产测试,并保证其能承受热插拔应用中的应力。

LTC4234 提供了单独的浪涌电流控制以及一个 11% 准确的 22.5A 电流限值和依存于输出的电流折返功能。电流限制门限可以采用 ISET 引脚进行动态调整。其他特点包括一个负责放大检测电阻器电压 (旨在执行以地为参考电位的电流检测) 的电流监视器输出和一个 MOSFET 温度监视器输出。另外,该器件还提供了热限制、过压、欠压和电源良好监视功能。对于 10A 可兼容版本,请参见 LTC4233。

特点
  • 允许在带电背板上安全地进行电路板的插拔操作
  • 小占板面积
  • 4mΩ MOSFET (包括 RSENSE)
  • 保证的安全工作区:81W,30ms
  • 宽工作电压范围:2.9V 至 15V
  • 准确度达 11% 的可调电流限值
  • 电流和温度监视器输出
  • 过热保护
  • 故障之前的可调电流限制定时器
  • 电源良好和故障输出
  • 可调浪涌电流控制
  • 准确度为 2.5% 的欠压和过压保护
  • 与LTC4233引脚兼容
  • 采用 38 引脚 (5mm x 9mm) QFN 封装
  • 应用
  • 高可用性服务器
  • 固态驱动器
  • 工业
  • 240W、12V 系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4234CWHH#PBF 5x9 QFN-38 C $7.07 $4.95
    LTC4234CWHH#TRPBF 5x9 QFN-38 C $7.13 $5.01
    LTC4234HWHH#PBF 5x9 QFN-38 H $8.92 $6.24
    LTC4234HWHH#TRPBF 5x9 QFN-38 H $8.98 $6.30
    LTC4234IWHH#PBF 5x9 QFN-38 I $7.78 $5.45
    LTC4234IWHH#TRPBF 5x9 QFN-38 I $7.84 $5.51
