当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2249
LTC2249技术文档下载：
LTC2249技术文档产品手册下载
LTC2249 - 典型应用图例：

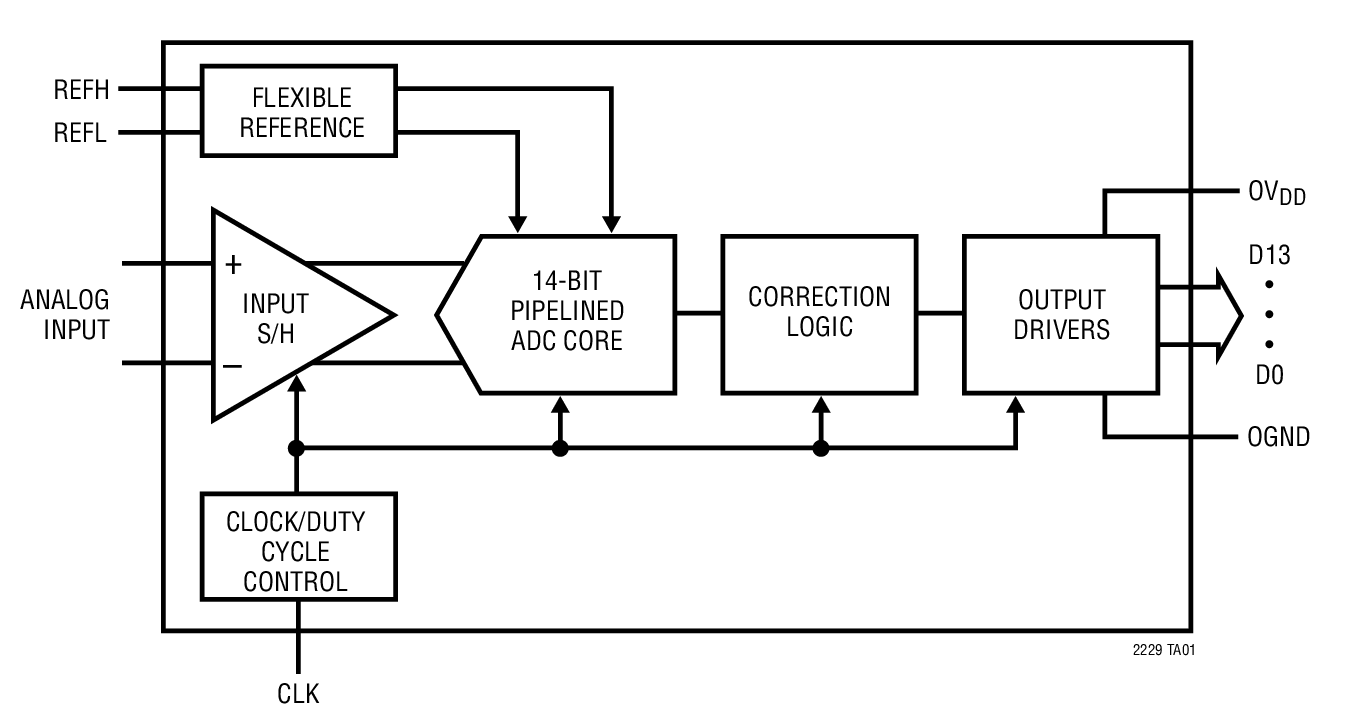

LTC2249典型应用图例一

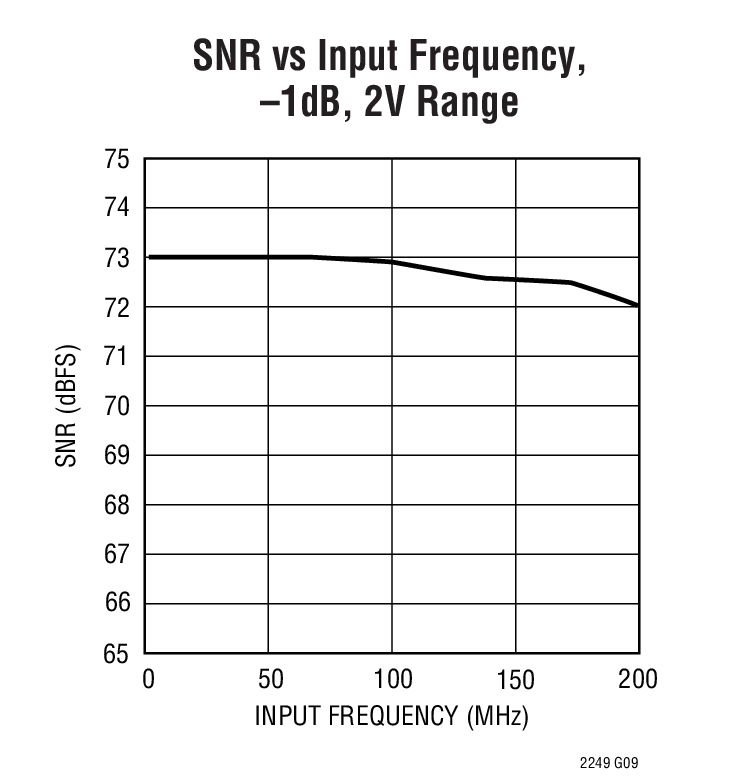

LTC2249典型应用图例二
LTC2249 - 封装图解：

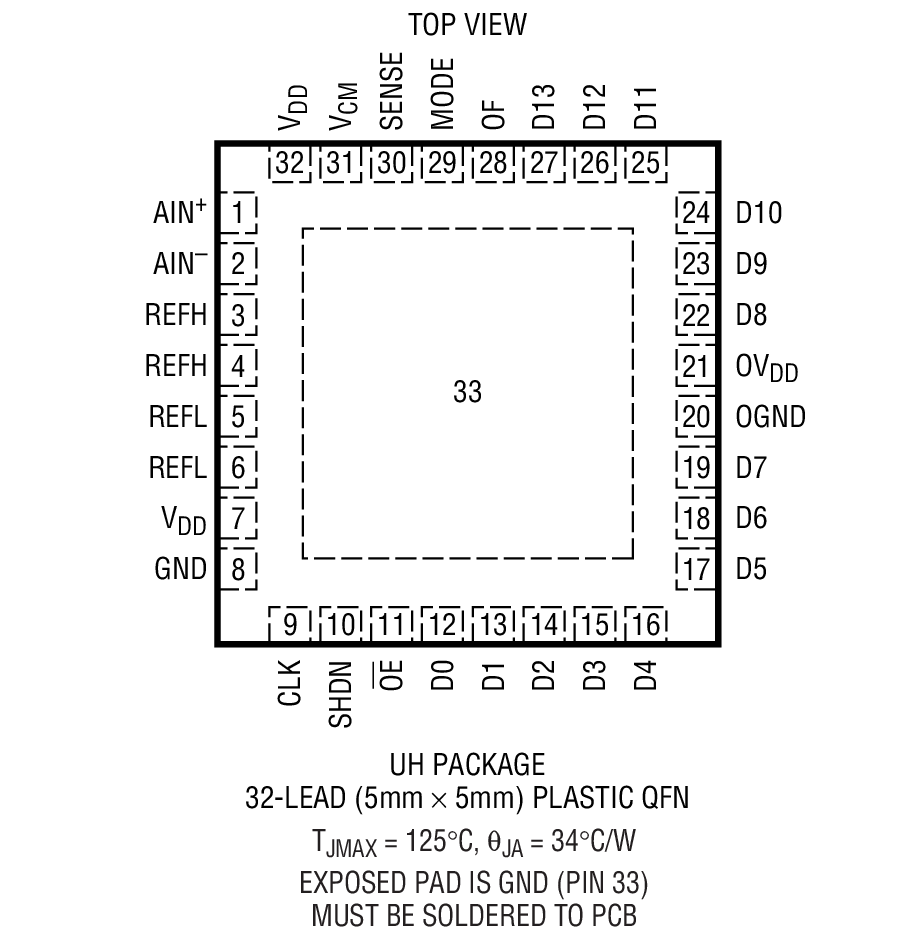

LTC2249封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2249介绍

LTC2249 - LTC2249是14 位、80Msps 低功率 3V ADC

LTC2249是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2249是LTC2249是14 位、80Msps 低功率 3V ADC，本站介绍了LTC2249的封装应用图解、特点和优点、功能等，并给出了与LTC2249相关的LINEAR元器件型号供参考。

LTC2249 - LTC2249是14 位、80Msps 低功率 3V ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2249 - 14 位、80Msps 低功率 3V ADC

LTC2249 - 14 位、80Msps 低功率 3V ADC - Linear Technology（凌力尔特）

功能描述

LTC2249 是一款专为对高频、宽动态范围信号进行数字化处理而设计的 14 位80Msps、低功率 3V? A/D 转换器。LTC2249 是要求苛刻的成像和通信应用的最佳选择。对于远远高于奈奎斯特（Nyquist）频率的信号，其 AC 性能中的 SNR 和 SFDR 分别达到了 73dB 和 90dB。

DC 规格包括在整个工作温度范围内的 ±1LSB INL（典型值）、
±0.5LSB DNL （典型值）以及无漏失码。转换噪声很低的 1.2LSBRMS。

单 3V 电源允许进行低功率操作。一个单独的输出电源允许输出对 0.5V 至 3.6V 的逻辑电路进行驱动。

一个单端时钟输入负责控制转换器操作。一个任选的时钟占空比稳定器可在时钟占空比范以全速运行的条件下提供高性能。

特点
  • 采样速率：80Msps
  • 单 3V 电源（2.7V 至 3.4V）
  • 低功率：222mW
  • 在 70MHz 输入时的 SNR 为 73dB
  • 在 70MHz 输入时的 SFDR 90dB
  • 无漏失码
  • 灵活输入：1VP-P 至 2VP-P 范围
  • 575MHz 满功率带宽 S/H
  • 时钟占空比稳定器
  • 停机和打盹睡模式
  • 引脚兼容的器件系列125Msps: LTC2253 (12-位), LTC2255 (14-位)105Msps: LTC2252 (12-位), LTC2254 (14-位)80Msps：LTC2229（12 位），LTC2249（14 位）65Msps：LTC2228（12 位），LTC2248（14 位）40Msps：LTC2227（12 位），LTC2247（14 位）25Msps：LTC2226（12 位），LTC2246（14 位）10Msps：LTC2225（12 位），LTC2245（14 位）
  • 32 引脚（5mm x 5mm）QFN 封装
    • 应用
  • 无线和有线宽带通信
  • 成像系统
  • 超声
  • 频谱分析
  • 便携式仪表
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2249CUH 5x5 QFN-32 C $34.58 $25.00
    LTC2249CUH#PBF 5x5 QFN-32 C $34.58 $25.00
    LTC2249CUH#TR 5x5 QFN-32 C $25.10
    LTC2249CUH#TRPBF 5x5 QFN-32 C $25.10
    LTC2249IUH 5x5 QFN-32 I $41.50 $30.00
    LTC2249IUH#PBF 5x5 QFN-32 I $41.50 $30.00
    LTC2249IUH#TR 5x5 QFN-32 I $30.10
    LTC2249IUH#TRPBF 5x5 QFN-32 I $30.10
    下面可能是您感兴趣的Linear Technology（凌力尔特）元器件
  • LTC6362 - 精准、低功率轨至轨输入 / 输出差分运算放大器 / SAR ADC 驱动器
  • LT1763 - 500mA、低噪声、LDO 微功率稳压器
  • LTC2209 - 16 位、160Msps ADC
  • LT6350 - 低噪声、单端至差分转换器 / ADC 驱动器
  • LTM9001-AA - 16 位 IF / 基带接收器子系统
  • LTC6409 - 10GHz GBW、1.1nV/√Hz 差分放大器 / ADC 驱动器
  • LTC2107 - 16 位、210Msps、高性能 ADC
  • LT1962 - 300mA、低噪声 、微功率 LDO 稳压器
  • LTM9004 - 14 位直接转换接收器子系统
  • LTC1748 - 14-Bit, 80Msps Low Noise ADC
