当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT8495
LT8495技术文档下载：
LT8495技术文档产品手册下载
LT8495 - 典型应用图例：

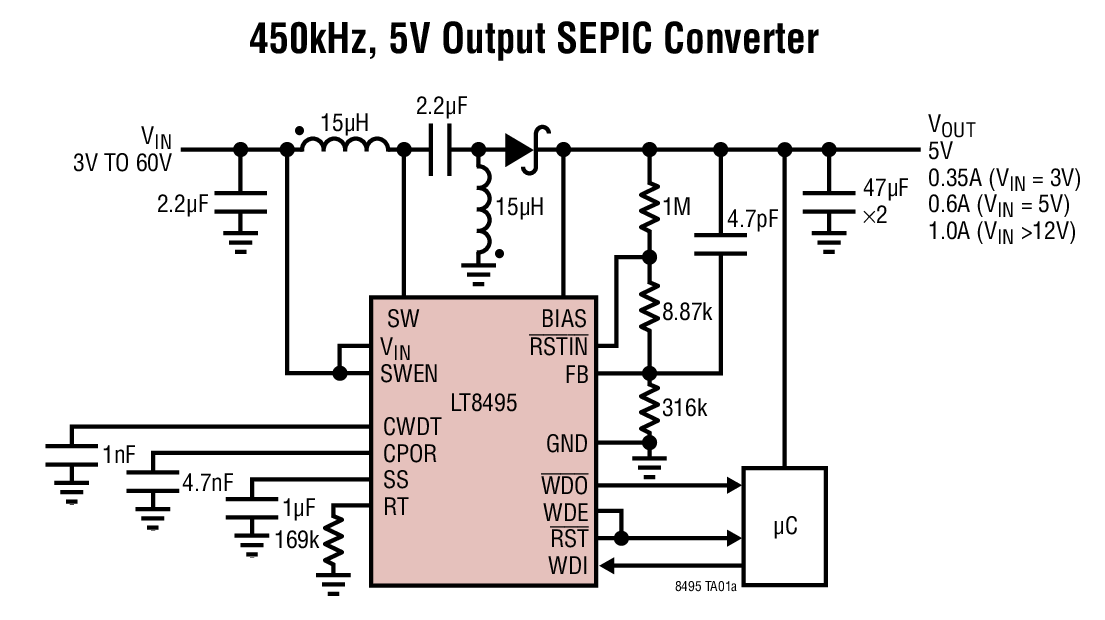

LT8495典型应用图例一

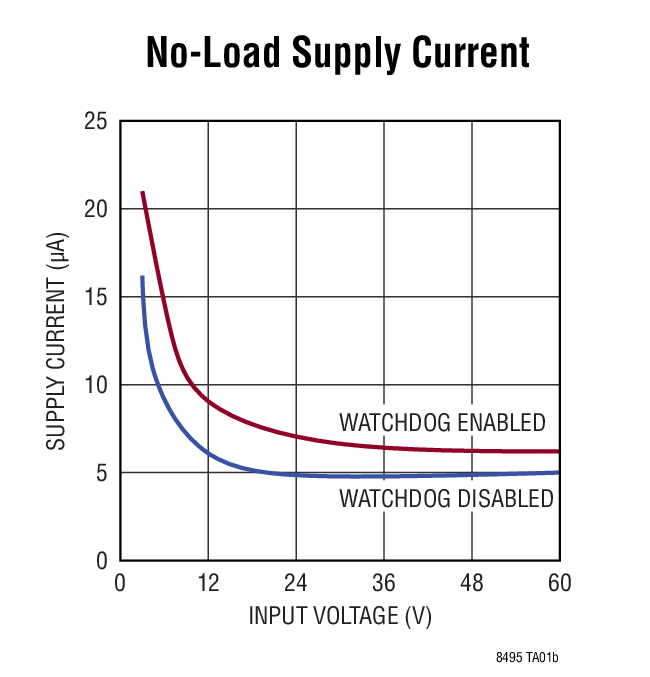

LT8495典型应用图例二
LT8495 - 封装图解：

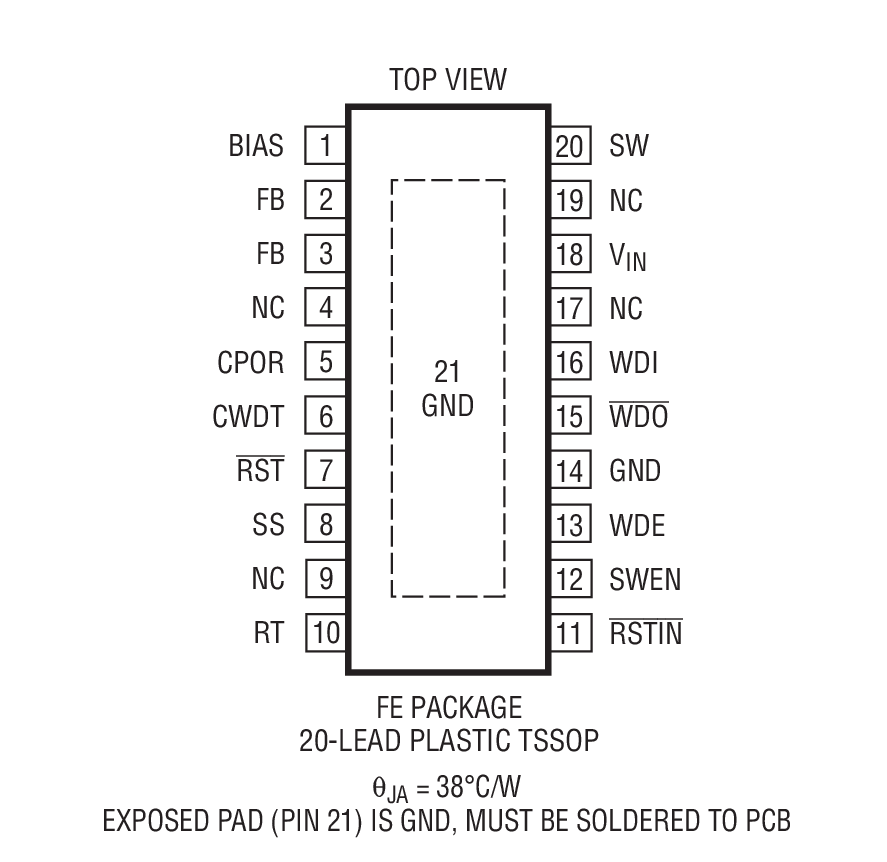

LT8495封装图解一

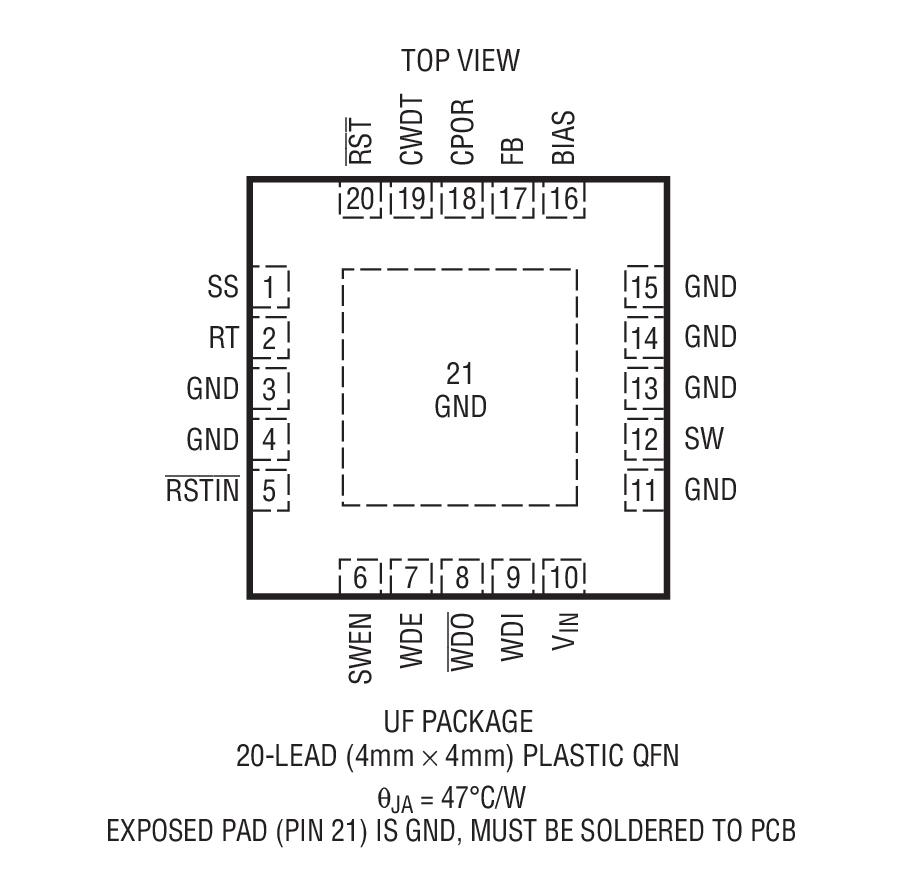

LT8495封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT8495介绍

LT8495 - LT8495是具 2A、70V 开关、9μA 静态电流、上电复位 (POR) 和看门狗定时器的 SEPIC / 升压型转换器

LT8495是LINEAR凌力尔特公司的一款内部电源开关产品，LT8495是LT8495是具 2A、70V 开关、9μA 静态电流、上电复位 (POR) 和看门狗定时器的 SEPIC / 升压型转换器，本站介绍了LT8495的封装应用图解、特点和优点、功能等，并给出了与LT8495相关的LINEAR元器件型号供参考。

LT8495 - LT8495是具 2A、70V 开关、9μA 静态电流、上电复位 (POR) 和看门狗定时器的 SEPIC / 升压型转换器 - 内部电源开关 - 电源管理 - 凌力尔特

LT8495 - 具 2A、70V 开关、9μA 静态电流、上电复位 (POR) 和看门狗定时器的 SEPIC / 升压型转换器

LT8495 - 具 2A、70V 开关、9μA 静态电流、上电复位 (POR) 和看门狗定时器的 SEPIC / 升压型转换器 - Linear Technology（凌力尔特）

功能描述

LT8495 是一款具有上电复位和看门狗定时器的可调频率 (250kHz 至 1.5MHz) 单片式开关稳压器。静态电流在器件操作时可小于 9μA，并在 SWEN、WDE 和 RSTIN 引脚处于低电平时为 ~0.3μA。该器件可配置为一个 SEPIC、升压或反激式转换器，其低纹波突发模式操作能在低输出电流条件下维持高效率，并保持输出纹波低于 10mV。双电源引脚 (VIN 和 BIAS) 使得器件能够自动地采用最有效的电源来运作。对于 SEPIC 拓扑，输入电源电压可高达 60V，而对于升压和反激式拓扑则高达 32V (具有至高达 60V 的穿越能力)。在启动之后，由于器件能够从其输出 (BIAS) 吸收电流 (即使当 VIN 电压降至低于 2.5V 时也不例外)，因而延长了电池寿命。

复位和看门狗超时周期可采用外部电容器单独地调节。在 SWEN 引脚上使用一个电阻分压器为转换器提供了一种可编程的欠压闭锁 (UVLO)。一个连接至 RSTIN 引脚的电阻分压器提供了负责将 RST 引脚置为有效的 UVLO 控制。

另外，此器件还集成了频率折返和软起动等其他功能。TSSOP 封装中的故障耐受能力允许相邻引脚短接或者开路，并不需要把输出电压提升至高于其编程值。LT8495 可提供 20 引线 QFN 和 20 引线 TSSOP 封装，并具裸露衬垫以实现低热阻。

特点
  • 宽输入电压范围：~1V 至 60V (对于启动为 2.5V 至 32V)
  • 低纹波突发模式 (Burst Mode) 操作 9μA IQ (在 12VIN 至 5.0VOUT 转换) 输出纹波 (典型值 <10mV)
  • 双电源引脚 提高了效率 在启动之后把最小电源电压降低至 ~1V 以延长电池寿命
  • 集成型 2A/70V 电源开关
  • 可编程看门狗定时器能够在 VIN 电源被拿掉时运作
  • 可编程上电复位定时器 (POR) 可在输入电源低至 1.3V 时执行 RST 功能
  • 在 TSSOP 封装中可耐受 FMEA 故障
  • 固定频率 PWM、SEPIC / 升压 / 反激式拓扑
  • 可编程开关频率：250kHz 至 1.5MHz
  • 可在 SWEN 和 RSTIN 引脚上进行欠压闭锁 (UVLO) 编程
  • 可利用一个电容器进行软起动编程
  • 小型 20 引线 QFN 和 20 引线 TSSOP 封装
    • 应用
  • 汽车电子控制单元 (ECU) 电源
  • 便携式产品的电源
  • 工业电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT8495EFE#PBF TSSOP-20 E $4.22 $2.95
    LT8495EFE#TRPBF TSSOP-20 E $3.01
    LT8495EUF#PBF 4x4 QFN-20 E $4.22 $2.95
    LT8495EUF#TRPBF 4x4 QFN-20 E $3.01
    LT8495HFE#PBF TSSOP-20 H $5.00 $3.50
    LT8495HFE#TRPBF TSSOP-20 H $3.56
    LT8495IFE#PBF TSSOP-20 I $4.64 $3.25
    LT8495IFE#TRPBF TSSOP-20 I $3.31
    LT8495IUF#PBF 4x4 QFN-20 I $4.64 $3.25
    LT8495IUF#TRPBF 4x4 QFN-20 I $3.31
