LTC5592技术文档下载：

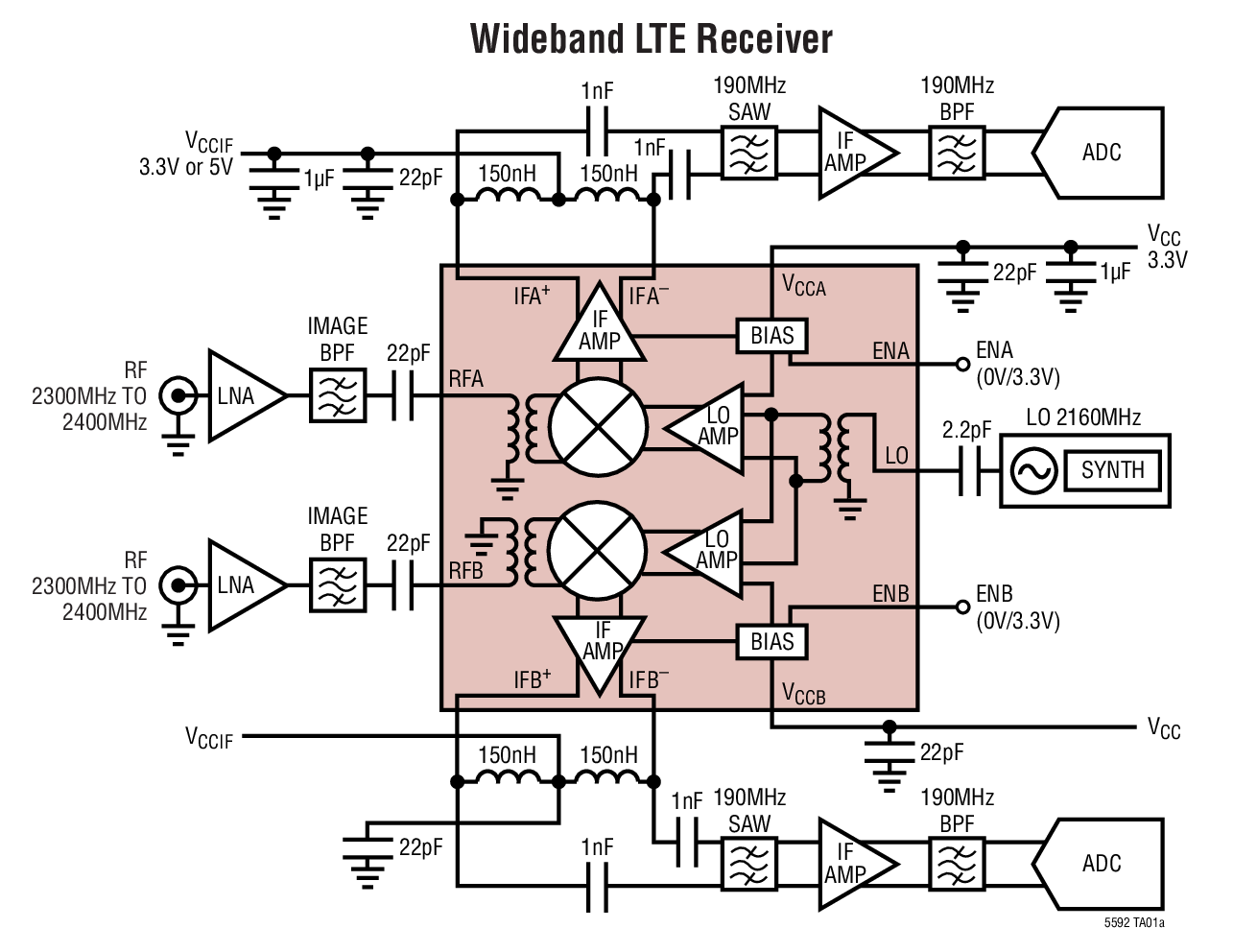

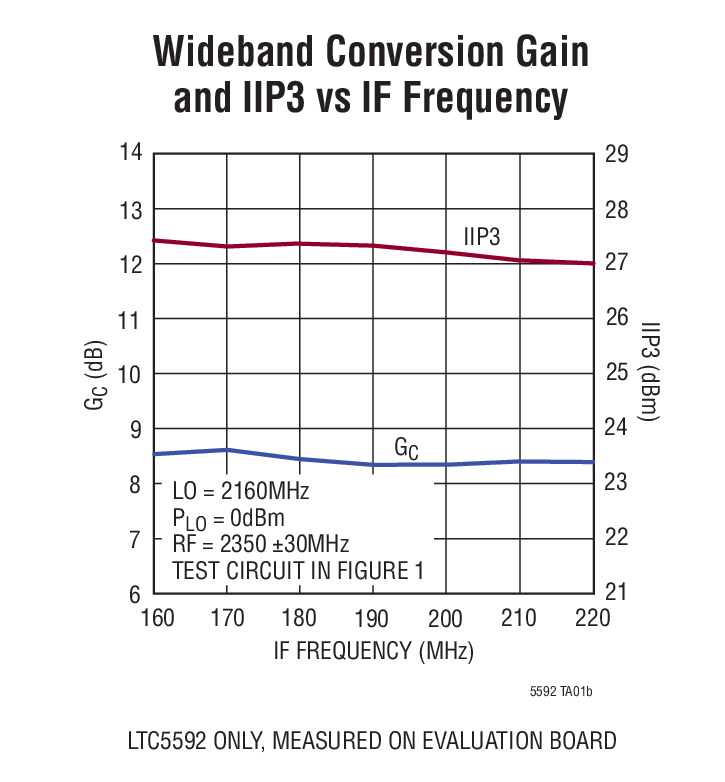

LTC5592 - 典型应用图例：

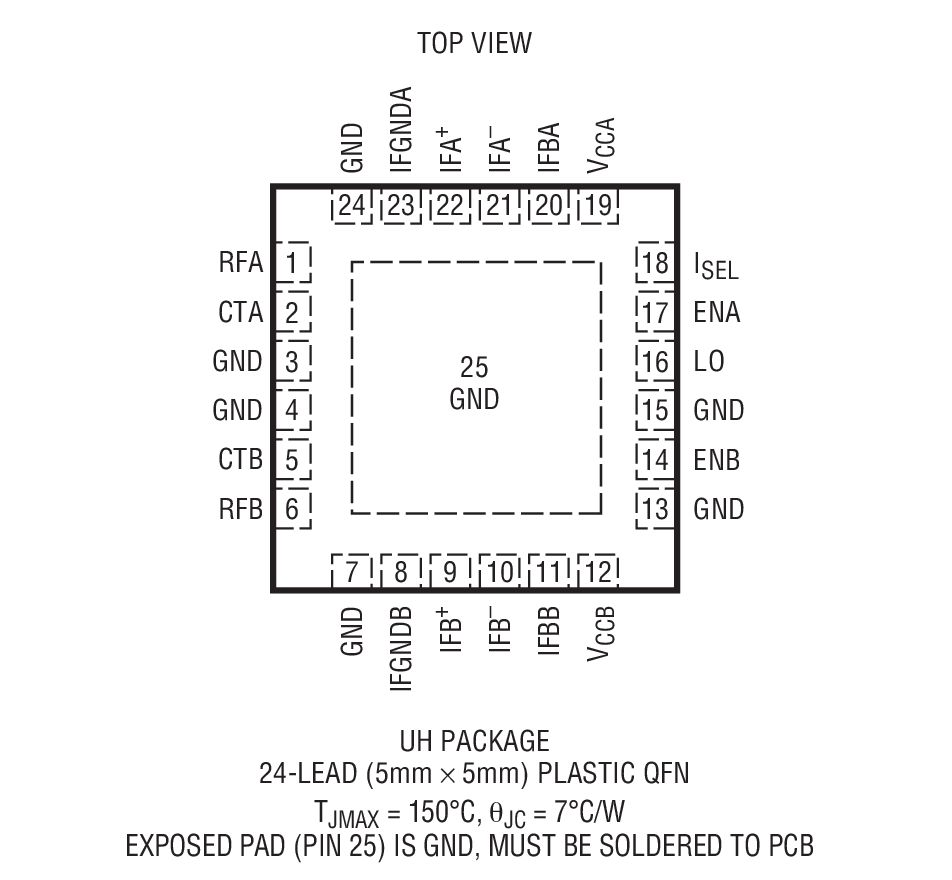

LTC5592 - 封装图解：
LTC5592 - LTC5592是双通道、1.6GHz 至 2.7GHz、高动态范围、下变频混频器
LTC5592是Linear公司的一款下变频混频器产品，LTC5592是双通道、1.6GHz 至 2.7GHz、高动态范围、下变频混频器，本站介绍了LTC5592的封装应用图解、特点和优点、功能等，并给出了与LTC5592相关的凌力尔特元器件型号供参考。
LTC5592 - 双通道、1.6GHz 至 2.7GHz、高动态范围、下变频混频器
LTC5592 - 双通道、1.6GHz 至 2.7GHz、高动态范围、下变频混频器 - Linear Technology（凌力尔特）
功能描述
LTC5592 隶属于一个覆盖 600MHz 至 4.5GHz RF 频率范围的双通道、高动态范围、高增益下变频混频器系列。LTC5592 专为 1.6GHz 至 2.7GHz RF 应用而优化。LO 频率必须位于 1.5GHz 至 2.5GHz 的范围之内，以获得最佳的性能。该器件的典型应用是具有一个 2.3GHz 至 2.7GHz RF 输入和低端 LO 的 LTE 或 WiMAX 接收机。
LTC5592 的高转换增益和高动态范围允许在高选择性接收机设计中使用规格较宽松的 IF 滤波器，并最大限度地缩减了总体解决方案成本、板级空间和系统级偏差。这款器件还提供了一种低电流模式以实现额外的节能，而且每个混频器通道都具有独立的停机控制功能。
特点
- 转换增益：8.3dB (在 2.35GHz)
- IIP3：27.3dBm (在 2.35GHz)
- 噪声指数：9.8dB (在 2.35GHz)
- 在 5dBm 隔离条件下噪声指数 (NF) 为 15.3dB
- 高输入 P1dB
- 47dB 通道间隔离
- 采用 3.3V 电源时功耗为 1.3W
- 低功率模式时功耗为 0.8W
- 独立的通道停机控制
- 50Ω 单端 RF 和 LO 输入
- 在所有模式中 LO 输入匹配
- 0dBm LO 驱动电平
- 小的封装及解决方案外形尺寸
- -40°C 至 105°C 工作温度范围
- 3G / 4G 无线基础设施分集接收机 (LTE、W-CDMA、TD-SCDMA、WiMAX、GSM 1800)
- MIMO (多输入多输出) 基础设施分集接收机
- 高动态范围下变频混频器应用
- LTC5569 - 300MHz 至 4GHz 3.3V 双通道有源下变频混频器
- LTC5593 - 双通道、2.3GHz 至 4.5GHz、高动态范围、下变频混频器
- LTC5510 - 1MHz 至 6GHz、宽带、高线性度有源混频器
- LT5560 - 0.01MHz 至 4GHz 低功率有源混频器
- LTC6946 - 具集成型 VCO 的超低噪声及杂散 0.37GHz 至 6.39GHz 整数 N 合成器
- LT5512 - 1kHz 至 3GHz 高信号电平有源混频器
- LTC6409 - 10GHz GBW、1.1nV/√Hz 差分放大器 / ADC 驱动器
- LTC5590 - 双通道、600MHz 至 1.7GHz、高动态范围、下变频混频器
- LTM9004 - 14 位直接转换接收器子系统
- LTC5584 - 具 IIP2 和 DC 偏移控制功能的 30MHz 至 1.4GHz I/Q 解调器
- LT1236AIS8-5 - LT1236AIS8-5是高精度基准
- LTC1288 - LTC1288是3V Micropower Sampling 12-Bit A/D Converters in SO-8 Packages
- LTC2377-20 - LTC2377-20是具 0.5ppm INL 的 20 位、500ksps、低功率 SAR ADC
- LTC3729 - LTC3729是550kHz、多相、高效率、同步降压型开关稳压器
- LT1640AH - LT1640AH是热插拔负压控制器
- LTC3723-1 - LTC3723-1是Synchronous Push-Pull PWM Controllers
- LT1136A - LT1136A是Advanced Low Power 5V RS232 Drivers/Receivers with Small Capacitors (Includes LT1130 thru LT1141)
- LTC1873 - LTC1873是带 5 位 VID 的 550kHz 同步式两相双通道开关稳压器
- LTC1708-PG - LTC1708-PG是Dual Adjustable 5-Bit VID High Efficiency, 2-Phase Current Mode Synchronous Buck DC/DC Regulator Controller
- LT3761 - LT3761是具内部 PWM 发生器的 60VIN LED控制器
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC5592IUH#PBF | 5x5 QFN-24 | I | $13.57 | $9.50 |
| LTC5592IUH#TRPBF | 5x5 QFN-24 | I | $9.56 |
