LT8331 - 具 0.5A、140V 开关的低 Iq 升压 / SEPIC / 负输出转换器

LT8331 - 具 0.5A、140V 开关的低 Iq 升压 / SEPIC / 负输出转换器 - Linear Technology（凌力尔特）

功能描述

LT8331 是一款电流模式 DC/DC 转换器，具有一个 140V、0.5A 开关和工作在 4.5V 至 100V 输入范围。凭借独特的单反馈引脚架构，它能够以升压、SEPIC、反激式或负输出配置。突发模式操作消耗低达 6μA 静态电流以在非常低输出电流情况下保持高效率，而同时保持典型的输出纹波低于 20mV。

内部补偿的电流模式架构可在很宽的输入和输出电压范围以及 100kHz 至 500kHz可编程的开关频率实现稳定王工作。一个 SYNC/MODE 引脚允许同步至一个外部时钟。它也可用于在突发或脉冲跳跃模式之间进行选择。为了提高效率，一个 BIAS 引脚可以接受第二输入，以向 INTVCC 稳压器供电。其他功能包括频率折返和可编程软启动以在启动期间控制电感器电流。

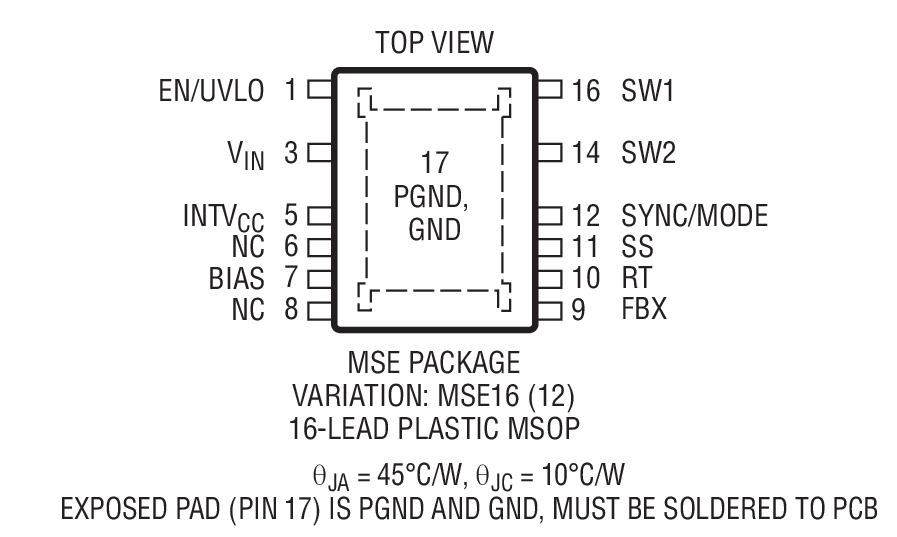

LT8331 采用耐热性能增强型 MSOP 封装，并针对高压间距去掉了四个引脚。

特点

输入电压范围：4.5V 至 100V

超低静态电流和低纹波突发模式 (Burst Mode) 操作：IQ = 6μA

0.5A、140V 电源开关

利用单个反馈引脚来进行正或负输出电压编程

可编程的频率 (100kHz 至 500kHz)

可同步至外部时钟

针对较高效率的 BIAS 引脚

可编程的欠压闭锁 (UVLO)

耐热性能增强型高电压 MSOP 封装
