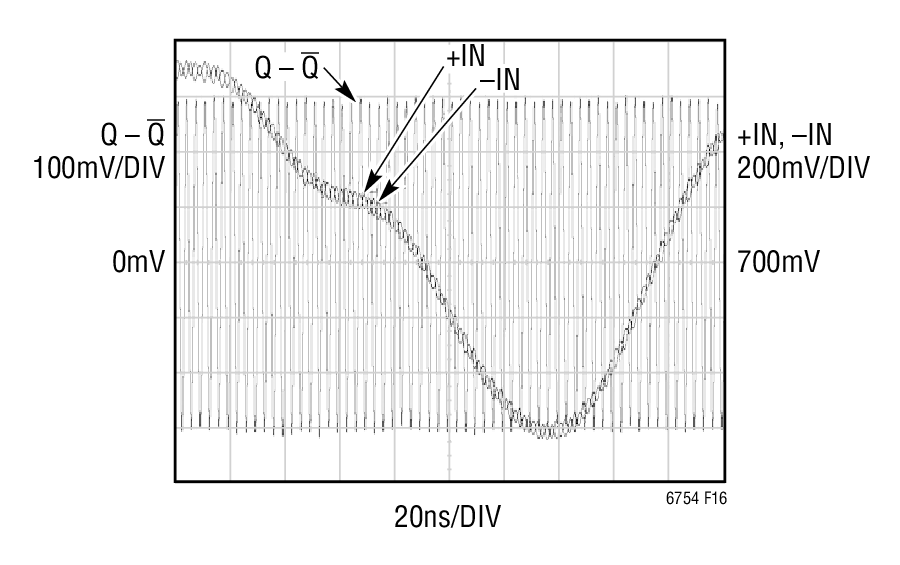

LT6754典型应用图例一
LT6754典型应用图例二
LT6754 - 封装图解：

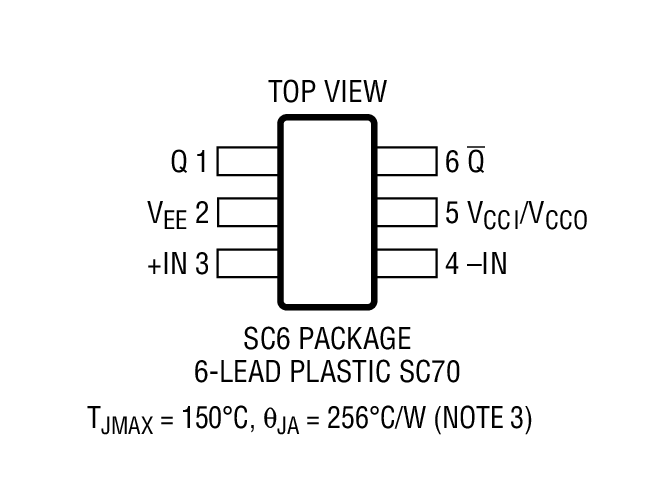

LT6754封装图解一

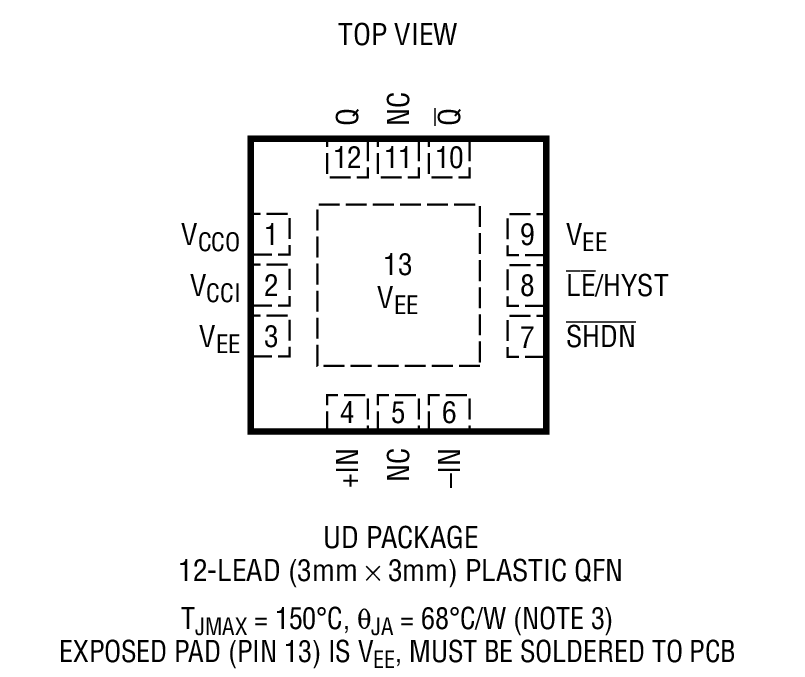

LT6754封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT6754介绍

LT6754 - LT6754是具 LVDS 兼容型输出的高速、轨至轨输入比较器

LT6754是LINEAR凌力尔特公司的一款高速比较器产品，LT6754是LT6754是具 LVDS 兼容型输出的高速、轨至轨输入比较器，本站介绍了LT6754的封装应用图解、特点和优点、功能等，并给出了与LT6754相关的LINEAR元器件型号供参考。

LT6754 - LT6754是具 LVDS 兼容型输出的高速、轨至轨输入比较器 - 高速比较器 - 航天和严酷环境 - 凌力尔特

LT6754 - 具 LVDS 兼容型输出的高速、轨至轨输入比较器

LTC6754 - 具 LVDS 兼容型输出的高速、轨至轨输入比较器 - Linear Technology（凌力尔特）

功能描述

LTC6754 是一款具 LVDS 兼容型输出的高速轨至轨比较器。LTC6754 拥有 1.8ns 的传播延迟、仅 1ns 的离散 (10mV 至 125mV 过驱动) 和一个高达 890Mbps 的切换速率。

LTC6754 具有轨至轨输出，并将采用 2.4V 至 5.25V 的工作电源。对于 QFN 封装器件，LVDS 输出利用一个分离电源来运作，从而在输入和输出电路之间提供了隔离，并可实现逻辑电平转换。

在停机模式中，功率从 13.4mA 降至 1.1mA 以下，而且比较器能在 120ns 内唤醒。

LTC6754 包括 4.5mV 迟滞以最大限度地抑制不稳定性。对于 QFN 封装器件，可使用一个单独的引脚把迟滞设定在 0mV (关闭状态) 至高达 40mV 之间。另外，QFN 封装版本还具备输出闭锁功能，以提供快速捕获比较器状态的能力。

仅 1.8ns 的离散与 1.8ns 的卓越传播延迟指标相组合，使得这款器件成为定时关键型应用的绝佳选择。同样，890Mbps 的切换速率和 1.5psRMS (200mVP-P、245.76MHz 输入) 的低抖动特性则使 LTC6754 非常适合于高频线路驱动器和时钟恢复电路。

特点
  • 低传播延迟：1.8ns (典型值)
  • 低过驱动离散：典型值为 1ns (10mV 至 125mV 过驱动)
  • 高切换速率：890Mbps (典型值)
  • LVDS 兼容型输出级
  • 轨至轨输入扩展至超过两个电源轨
  • 低静态电流：13.4mA
  • 电源范围：2.4V 至 5.25V
  • LTC6754 系列内的特点： 独立的输入和输出电源 用于降低功率的停机引脚 输出闭锁和可调迟滞 SC70 封装和 3mm x 3mm QFN 封装
    • 应用
  • 时钟和数据恢复
  • 电平转换
  • 高速数据采集系统
  • 窗口比较器
  • 高速线路接收器
  • 时域反射计
  • 飞行时间测量
  • 电缆驱动器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6754HSC6#PBF SC-70 H $3.17
    LTC6754HSC6#TRMPBF SC-70 H $3.17 $2.32
    LTC6754HSC6#TRPBF SC-70 H $3.17 $2.27
    LTC6754HUD#PBF 3x3 QFN-12 H $3.43 $2.44
    LTC6754HUD#TRPBF 3x3 QFN-12 H $3.49 $2.50
    LTC6754ISC6#PBF SC-70 I $2.75
    LTC6754ISC6#TRMPBF SC-70 I $2.75 $2.03
    LTC6754ISC6#TRPBF SC-70 I $2.75 $1.98
    LTC6754IUD#PBF 3x3 QFN-12 I $2.97 $2.12
    LTC6754IUD#TRPBF 3x3 QFN-12 I $3.03 $2.18
