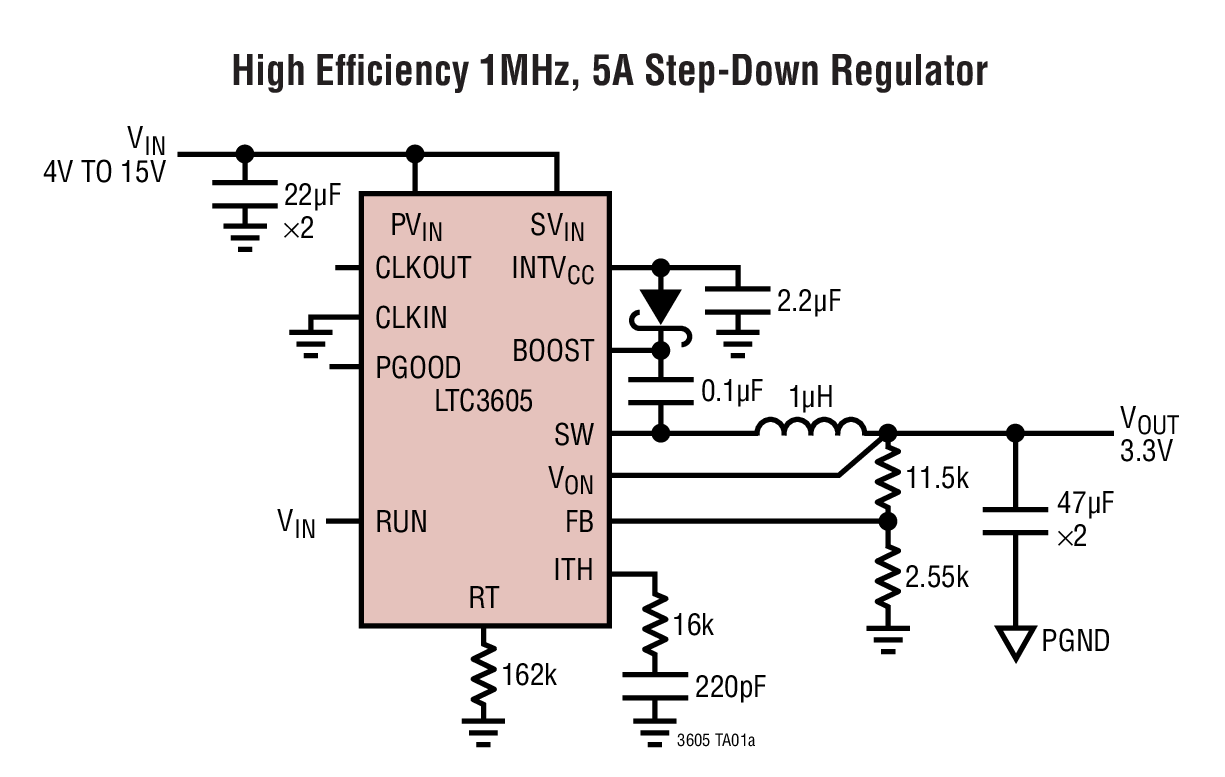

LTC3605是LINEAR凌力尔特公司的一款内部开关电源降压产品，LTC3605是LTC3605是15V、5A、同步降压型稳压器，本站介绍了LTC3605的封装应用图解、特点和优点、功能等，并给出了与LTC3605相关的LINEAR元器件型号供参考。

LTC3605 - LTC3605是15V、5A、同步降压型稳压器 - 内部开关电源降压 - 电源管理 - 凌力尔特

LTC3605 - 15V、5A、同步降压型稳压器

LTC3605 - 15V、5A、同步降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3605 是一款高效率、单片式、同步降压型稳压器，它采用一个可锁相受控接通时间恒定频率、电流模式架构。多相操作允许多个 LTC3605 稳压器异相运行，并采用极小的输入和输出电容。工作电源电压范围从 15V 到低至 4V，从而使其适合于双锂离子电池输入以及采用一个 12V 或 5V 电源轨的负载点电源应用。

该器件的工作频率可利用一个外部电阻器在 800kHz 至 4MHz 的范围内进行设置。高频工作能力允许使用小的表面贴装型电感器。对于那些对开关噪声敏感的应用，可对其进行外部同步 (同步范围从 800kHz 至 4MHz)。PHMODE 引脚使用户能够控制输出时钟信号的相位。独特的恒定频率 / 受控接通时间架构非常适合于那些在高频条件下运作、并要求快速瞬态响应的高降压比应用。两个内部锁相环负责使内部振荡器与外部时钟同步，而且还用于维持稳压器接通时间，以将其锁定于内部时钟或外部时钟 (如果存在)。

特点

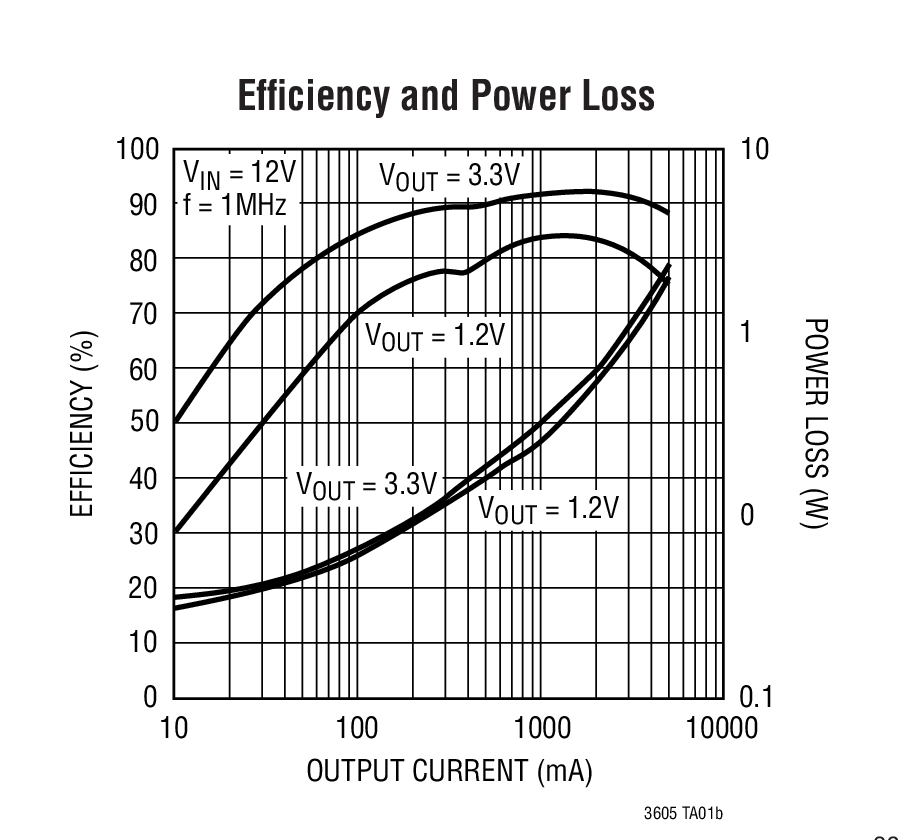

高效率：达 96%

5A 输出电流

4V 至 15V VIN 范围

集成 N 沟道功率 MOSFET (70mΩ 顶端和 35mΩ 底端)

可调频率范围： 800kHz 至 4MHz

多相 (PolyPhase) 操作 (多达 12 相)

输出跟踪

0.6V ±1% 基准准确度

旨在实现卓越的电压和负载瞬态响应的电流模式操作

停机模式吸收 <15μA 的电源电流

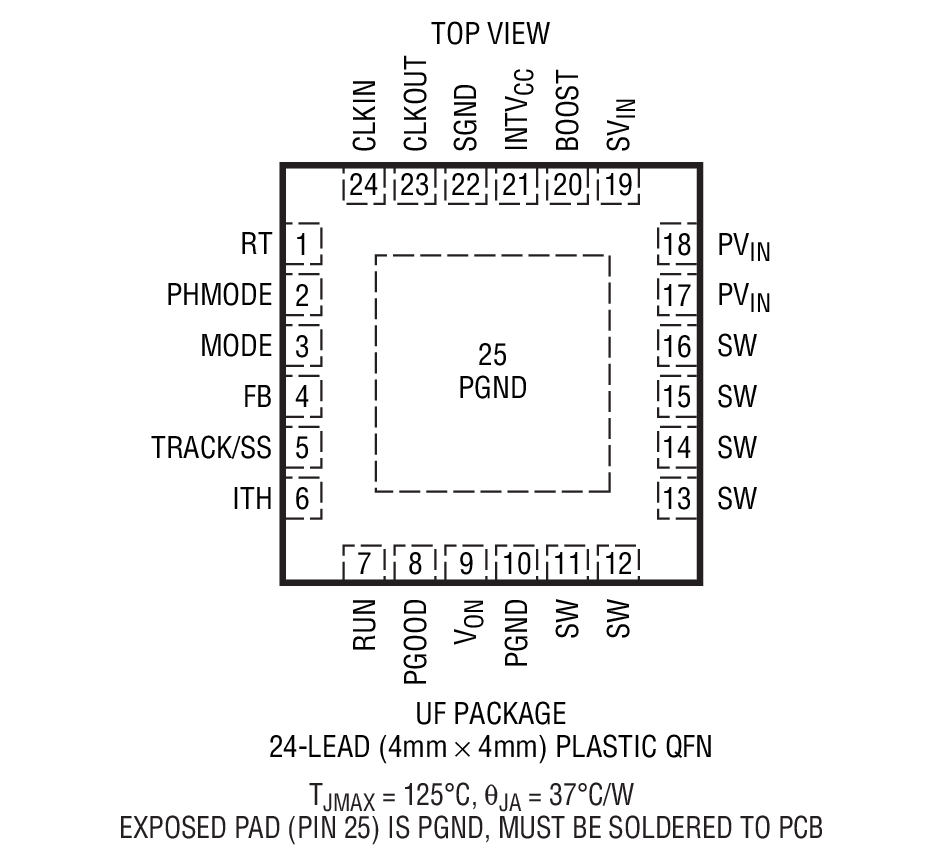

采用 24 引脚 (4mm x 4mm) QFN 封装
