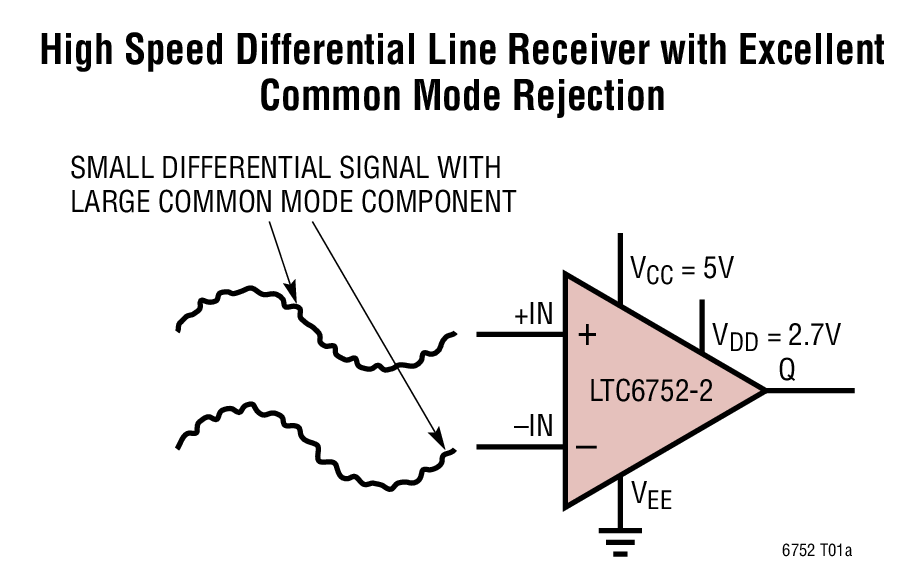

LTC6752典型应用图例一

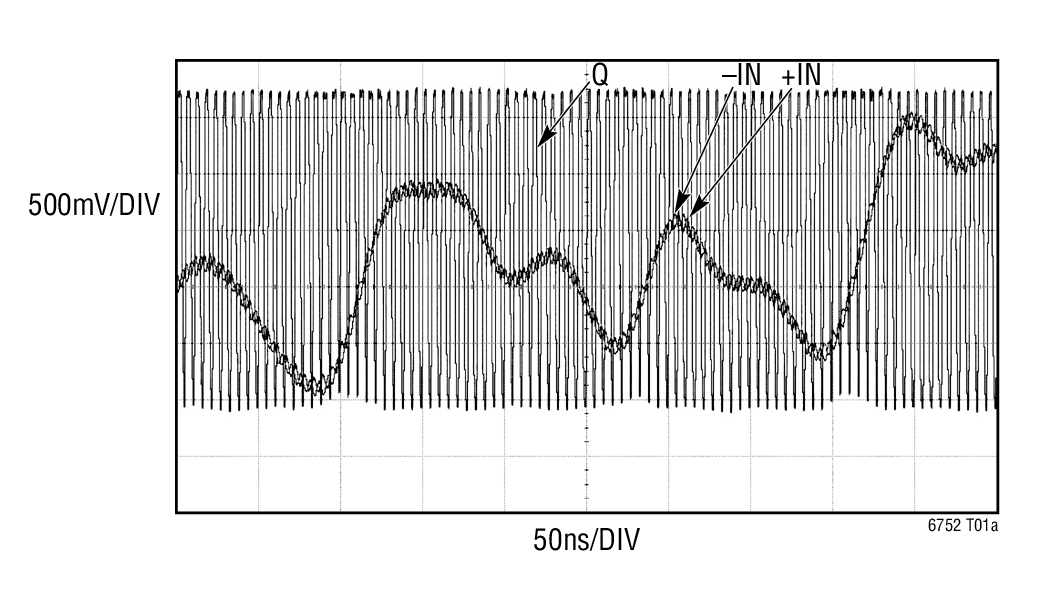

LTC6752典型应用图例二
LTC6752 - 封装图解:

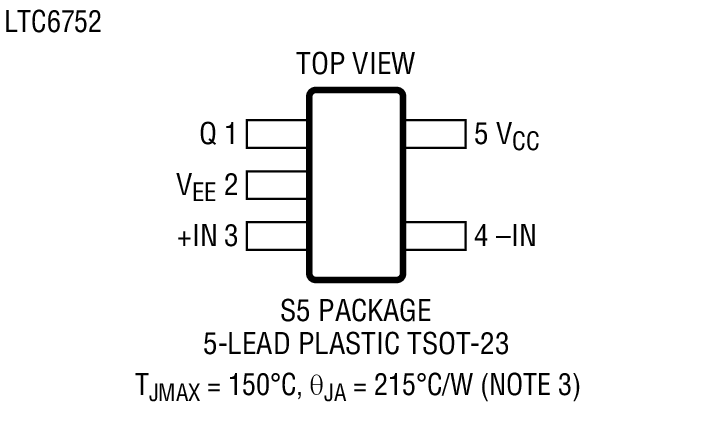

LTC6752封装图解一

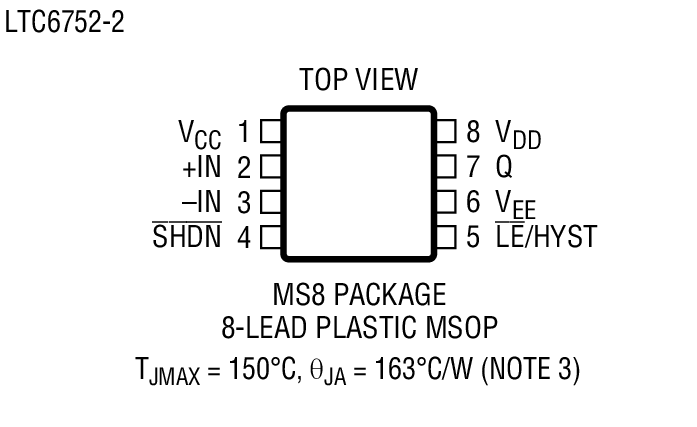

LTC6752封装图解二

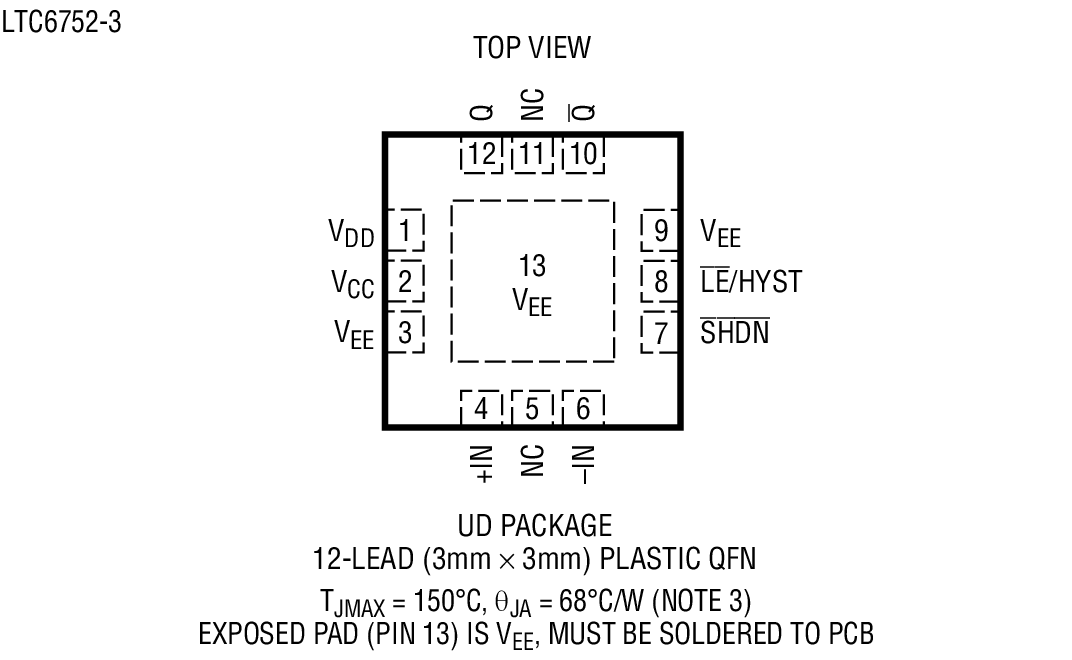

LTC6752封装图解三

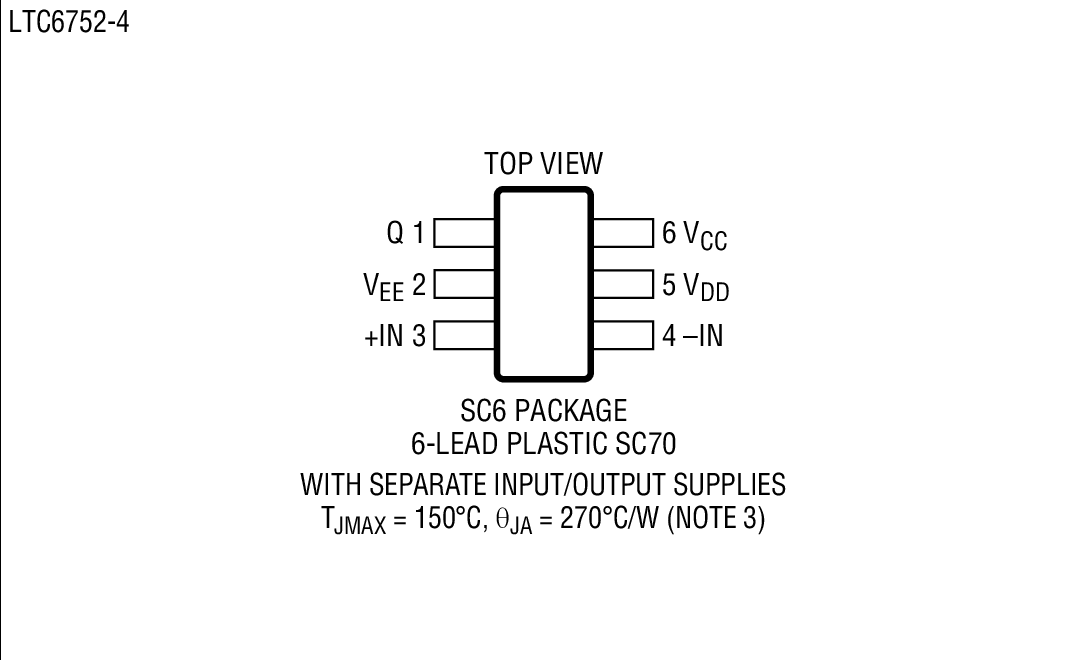

LTC6752封装图解四
LTC6752封装图解五
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC6752介绍
LTC6752 - LTC6752是具轨至轨输入和 CMOS 输出的 280MHz、2.9ns 比较器系列

LTC6752是Linear公司的一款高速比较器产品,LTC6752是具轨至轨输入和 CMOS 输出的 280MHz、2.9ns 比较器系列,本站介绍了LTC6752的封装应用图解、特点和优点、功能等,并给出了与LTC6752相关的凌力尔特元器件型号供参考。

LTC6752 - 具轨至轨输入和 CMOS 输出的 280MHz、2.9ns 比较器系列

LTC6752 - 具轨至轨输入和 CMOS 输出的 280MHz、2.9ns 比较器系列 - Linear Technology(凌力尔特)

功能描述

LTC6752 是一个非常高速比较器系列,其能够支持高达 280MHz 的切换速率。这些比较器具有 2.9ns 的低传播延迟和 1.2ns 的快速上升 / 下降时间。LTC6752 系列共有 5 个成员,这 5 款器件针对分离型输入和输出电源、停机、输出闭锁、可调迟滞、互补型输出和封装提供了不同的选项。

所有的 LTC6752 比较器均具有轨至轨输入,可采用 2.45V (最高达 3.5V 或 5.25V,这取决于选项) 供电运作。输出为 CMOS 型,而且分离电源选项能够在低至 1.71V 电压下运作,从而允许直接连接 1.8V 逻辑器件。

仅 2.9ns 的低传播延迟与仅 1.8ns 的低离散指标 (10mV 至 125mV 过驱动变化) 相组合,使得这些比较器成为关键型定时应用的绝佳选择。同样,快速切换速率和 4.5ps RMS (100mVP-P、100MHz 输入) 的低抖动特性则使 LTC6752 系列非常适合于高频线路驱动器和时钟恢复电路。

特点
  • 非常高的切换速率:280MHz
  • 低传播延迟:2.9ns
  • 轨至轨输入可扩展至两个电压轨以外
  • 输出电流能力:±22mA
  • 低静态电流:4.5mA
  • LTC6752 系列内的特点: 2.45V 至 5.25V 输入电源和 1.71V 至 3.5V 输出电源 (单独电源选项) 2.45V 至 3.5V 电源 (单电源选项) 用于降低功耗的停机引脚 输出闭锁和可调迟滞 互补型输出
  • 封装:TSOT-23、SC70、MSOP、3mm x 3mm QFN
  • ADCMP60X 系列的直接替代产品
  • 工作温度范围:–40ºC 至 125ºC
  • 应用
  • 时钟和数据恢复
  • 电平移位
  • 高速数据采集系统
  • 窗口比较器
  • 高速线路接收器
  • 快速晶体振荡器
  • 飞行时间测量
  • 时域反射计
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6752HMS8-2#PBF MS-8 H $2.70 $1.92
    LTC6752HMS8-2#TRPBF MS-8 H $2.76 $1.98
    LTC6752HS5#PBF SOT-23 H $2.53
    LTC6752HS5#TRMPBF SOT-23 H $2.53 $1.87
    LTC6752HS5#TRPBF SOT-23 H $2.53 $1.82
    LTC6752HSC6-1#TRMPBF SC-70 H $2.61 $1.92
    LTC6752HSC6-1#TRPBF SC-70 H $2.61 $1.87
    LTC6752HSC6-4#TRMPBF SC-70 H $2.61 $1.92
    LTC6752HSC6-4#TRPBF SC-70 H $2.61 $1.87
    LTC6752HUD-3#PBF 3x3 QFN-12 H $2.70 $1.92
    LTC6752HUD-3#TRPBF 3x3 QFN-12 H $2.76 $1.98
    LTC6752IMS8-2#PBF MS-8 I $2.41 $1.71
    LTC6752IMS8-2#TRPBF MS-8 I $2.47 $1.77
    LTC6752IS5#PBF SOT-23 I $2.26
    LTC6752IS5#TRMPBF SOT-23 I $2.26 $1.67
    LTC6752IS5#TRPBF SOT-23 I $2.26 $1.62
    LTC6752ISC6-1#TRMPBF SC-70 I $2.33 $1.72
    LTC6752ISC6-1#TRPBF SC-70 I $2.33 $1.67
    LTC6752ISC6-4#TRMPBF SC-70 I $2.33 $1.72
    LTC6752ISC6-4#TRPBF SC-70 I $2.33 $1.67
    LTC6752IUD-3#PBF 3x3 QFN-12 I $2.41 $1.71
    LTC6752IUD-3#TRPBF 3x3 QFN-12 I $2.47 $1.77
