LT6604-2.5 - LT6604-2.5是双通道、非常低噪声、差分放大器和 2.5MHz 低通滤波器

LT6604-2.5是LINEAR凌力尔特公司的一款差分放大器产品，LT6604-2.5是LT6604-2.5是双通道、非常低噪声、差分放大器和 2.5MHz 低通滤波器，本站介绍了LT6604-2.5的封装应用图解、特点和优点、功能等，并给出了与LT6604-2.5相关的LINEAR元器件型号供参考。

LT6604-2.5 - LT6604-2.5是双通道、非常低噪声、差分放大器和 2.5MHz 低通滤波器 - 差分放大器 - RF和无线 - 凌力尔特

LT6604-2.5 - 双通道、非常低噪声、差分放大器和 2.5MHz 低通滤波器

LT6604-2.5 - 双通道、非常低噪声、差分放大器和 2.5MHz 低通滤波器 - Linear Technology（凌力尔特）

功能描述

LT6604-2.5 包含两个匹配的全差分放大器，它们各具有一个四阶、2.5MHz 低通滤波器。固定频率低通滤波器近似一个切比雪夫 (Chebyshev) 响应。通过集成一个滤波器和一个差分放大器，该器件实现了极低的失真和噪声。在单位增益条件下，测得的带内信噪比达到了令人注目的 86dB。在较高的增益条件下，输入参考噪声下降，于是，该器件能够处理较小的输入差分信号，而不会使信噪比发生显著的劣化。

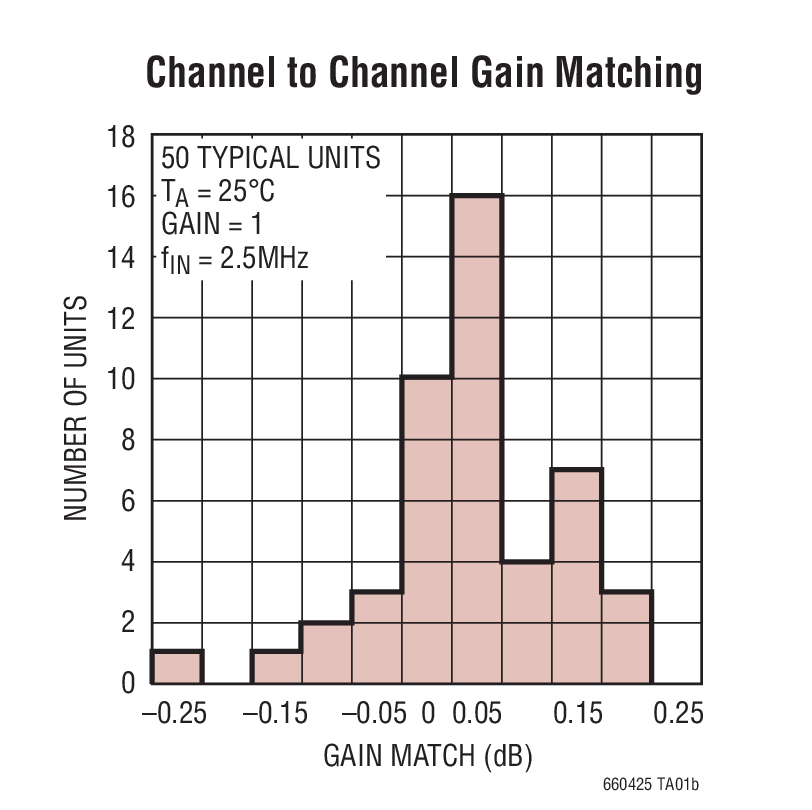

两个通道之间的增益和相位完全匹配。每个通道的增益采用两个外部电阻器来独立地设置。通过提供一个可调输出共模电压，LT6604-2.5 实现了电平移位，从而使其非常适合于直接连接至 ADC。LT6604-2.5 的技术规格针对 3V 工作电压进行了全面的拟订。当采用单 3V 电源时，该差分设计在高达 4VP-P 的信号电平条件下实现了出色的性能。

如需了解具集成 2.5MHz 至 20MHz 低通滤波器的相关单通道和双通道差分放大器的完整列表，请见本数据表的最后一页。

特点

具 2.5MHz 低通滤波器的双通道差分放大器四阶滤波器近似切比雪夫 (Chebyshev) 响应保证相位和增益匹配可利用电阻器来设置的差分增益

> 86dB 信噪比 (3V 电源，1VRMS 输出)

低失真 (1MHz，1VRMS 输出，800Ω 负载) HD2：92dBc HD3：88dBc

针对采用 3V、5V 和 ±5V 工作电源拟订技术规格

全差分输入和输出

可调输出共模电压

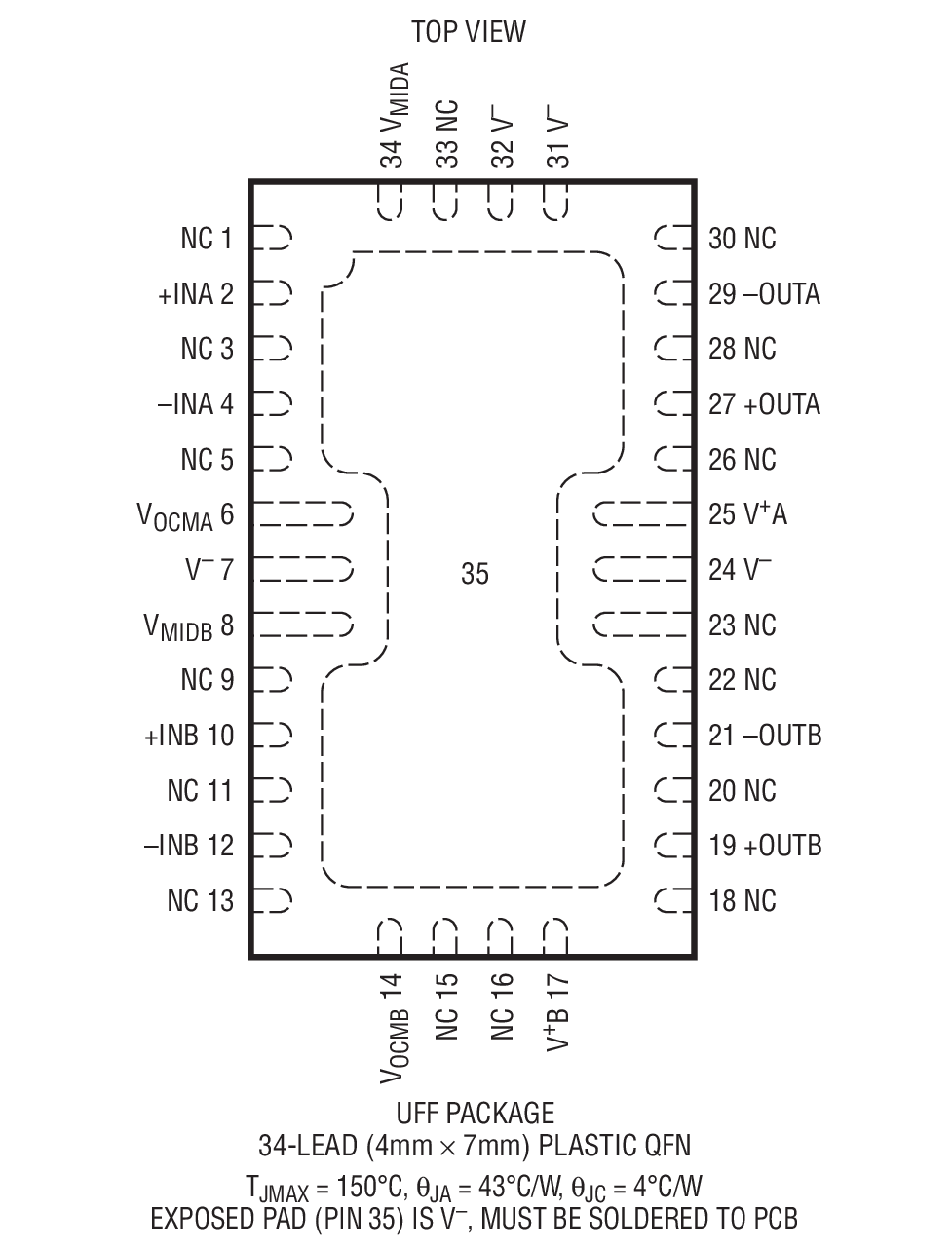

小外形 4mm x 7mm x 0.75mm QFN 封装

应用

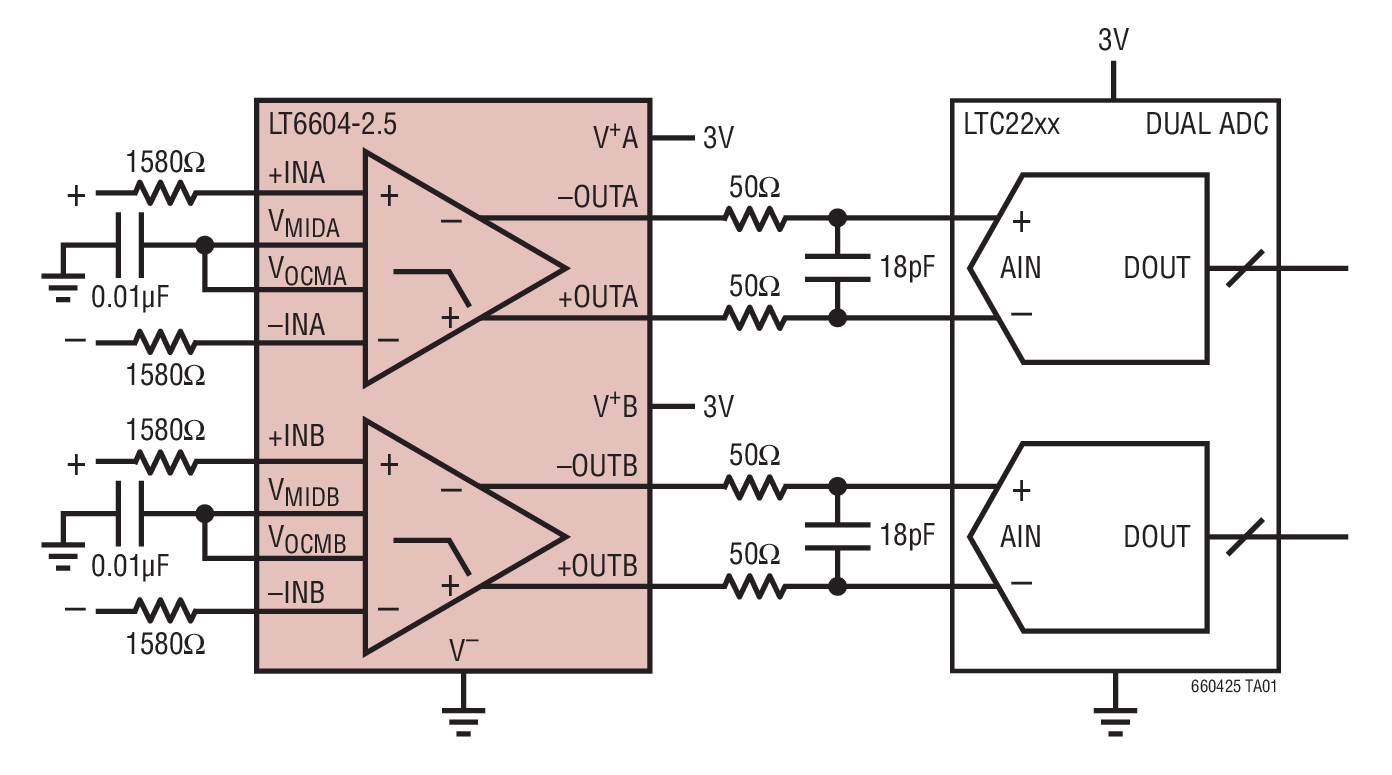

双通道差分 ADC 驱动器和滤波器

单端至差分转换器

匹配、双通道、差分增益或滤波器级

差分信号的共模变换

无线基础设施或网络应用中的高速 ADC 抗混叠和 DAC 滤波处理

高速测试和测量设备

医学成像

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT6604CUFF-2.5#PBF	4x7 QFN-34	C	$9.30	$6.50
LT6604CUFF-2.5#TRPBF	4x7 QFN-34	C		$6.56
LT6604IUFF-2.5#PBF	4x7 QFN-34	I	$10.65	$7.45
LT6604IUFF-2.5#TRPBF	4x7 QFN-34	I		$7.51
