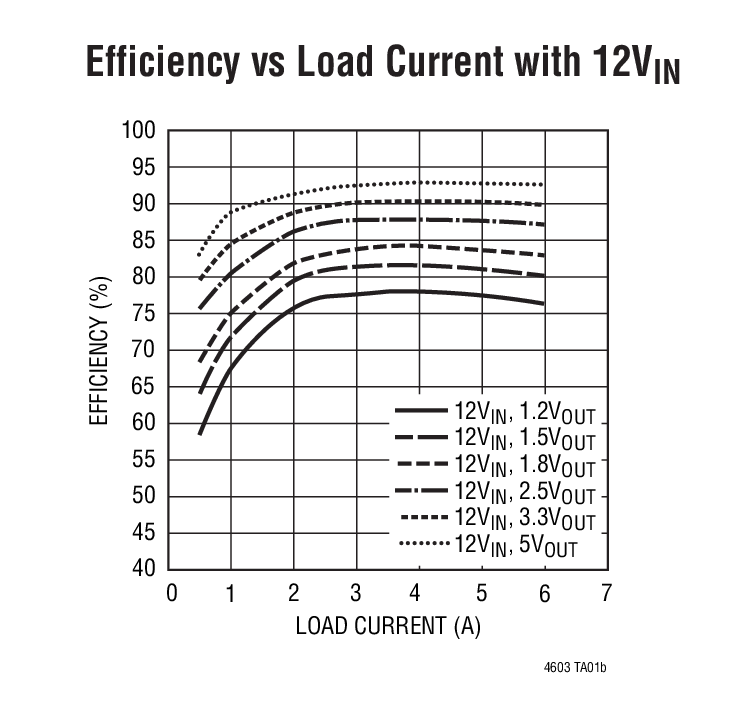

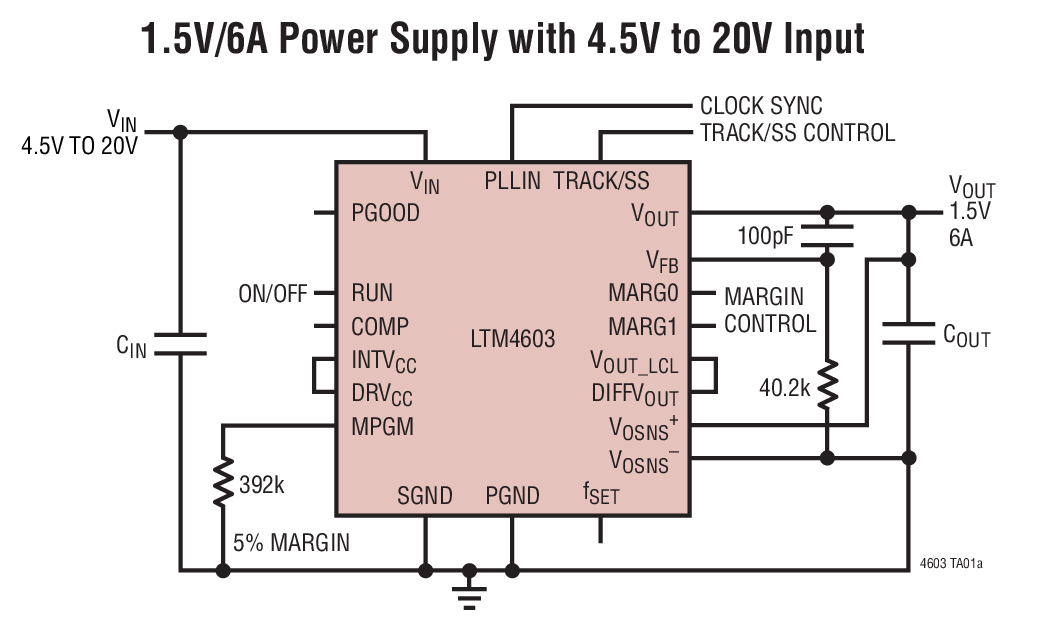

LTM4603 - 典型应用图例：

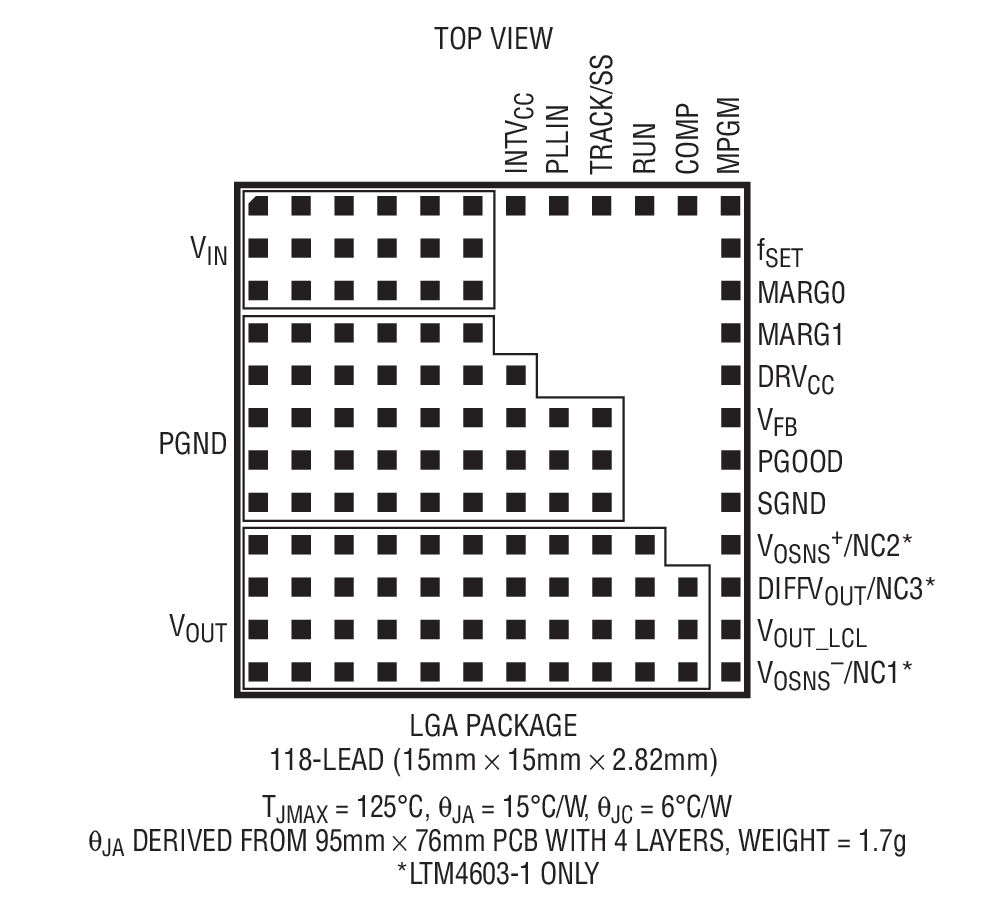

LTM4603 - 封装图解：

LINEAR凌力尔特芯片：

LTM4603 - LTM4603是具 PLL、输出跟踪和裕度调节功能的 20V、6A DC/DC μModule 稳压器

LTM4603是LINEAR凌力尔特公司的一款μModule 降压型稳压器产品，LTM4603是LTM4603是具 PLL、输出跟踪和裕度调节功能的 20V、6A DC/DC μModule 稳压器，本站介绍了LTM4603的封装应用图解、特点和优点、功能等，并给出了与LTM4603相关的LINEAR元器件型号供参考。

LTM4603 - LTM4603是具 PLL、输出跟踪和裕度调节功能的 20V、6A DC/DC μModule 稳压器 - μModule 降压型稳压器 - 电源管理 - 凌力尔特

LTM4603 - 具 PLL、输出跟踪和裕度调节功能的 20V、6A DC/DC μModule 稳压器

LTM4603 / LTM4603-1 - 具 PLL、输出跟踪和裕度调节功能的 20V、6A DC/DC μModule 稳压器 - Linear Technology（凌力尔特）

功能描述

LTM4603 是一款完整的 6A 降压型开关模式 DC/DC μModule 稳压器，具有内置开关控制器、MOSFET、电感器和所有的支持元件。该器件被内置于一个小型表面贴装15mm x 15mm x 2.8mm LGA 封装中。LTM4603 的工作输入电压范围为 4.5V 至 20V，可支持 0.6V 至 5V 的输出电压范围以及输出电压跟踪和裕度调节功能。高效率设计提供了 6A 的连续电流 (峰值为 8A)。仅需采用大容量输入和输出电容器便可完成全部的设计。

扁平 (高度仅 2.8mm) 且重量轻 (1.7g) 的封装能够容易地安装在 PC 板背面上的未用空间，以实现高密度负载点调节。可以使该 μModule 稳压器与一个外部时钟相同步，以减少不希望产生的频率谐波，并允许为高负载电流执行多相 (PolyPhase) 操作。

高开关频率和自适应接通时间电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，而并未牺牲稳定性。可采用一个板载远端检测放大器来精准调节输出电压，而不受负载电流的影响。LTM4603-1 没有内置远端检测放大器。LTM4603 / LTM4603-1 的引脚与 12A LTM4601 / LTM4601-1 相兼容。

特点

完整的开关模式电源

宽输入电压范围：4.5V 至 20V

6A DC 典型值、8A 峰值输出电流

0.6V 至 5V 输出电压

输出电压跟踪和裕度调节

采用远端检测以实现精准稳压 (仅 LTM4603)

典型工作频率：1MHz

PLL 频率同步

1.5% 稳压

电流折返保护 (在启动时停用)

引脚与 LTM4601 兼容

具有金制涂层衬垫并符合 RoHS 标准的无铅型 (e4) 封装

超快速瞬态响应

电流模式控制

在 5VIN、3.3VOUT 时效率高达 93%

可设定的软起动

输出过压保护

小占板面积、扁平 (15mm x 15mm x 2.8mm) 表面贴装型 LGA 封装

应用

电信和网络设备

服务器

工业设备

负载点调节

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTM4603EV-1#PBF	15mm × 15mm x 2.82mm LGA	E	$19.66	$12.95
LTM4603EV#PBF	15mm × 15mm x 2.82mm LGA	E	$20.49	$13.50
LTM4603IV-1#PBF	15mm × 15mm x 2.82mm LGA	I	$21.63	$14.25
LTM4603IV#PBF	15mm × 15mm x 2.82mm LGA	I	$22.54	$14.85
