LT6402-6 - 300MHz 低失真、低噪声差分放大器/ADC 驱动器 (A_V = 6dB)

LT6402-6 - 300MHz 低失真、低噪声差分放大器/ADC 驱动器 (A_V = 6dB) - Linear Technology（凌力尔特）

功能描述

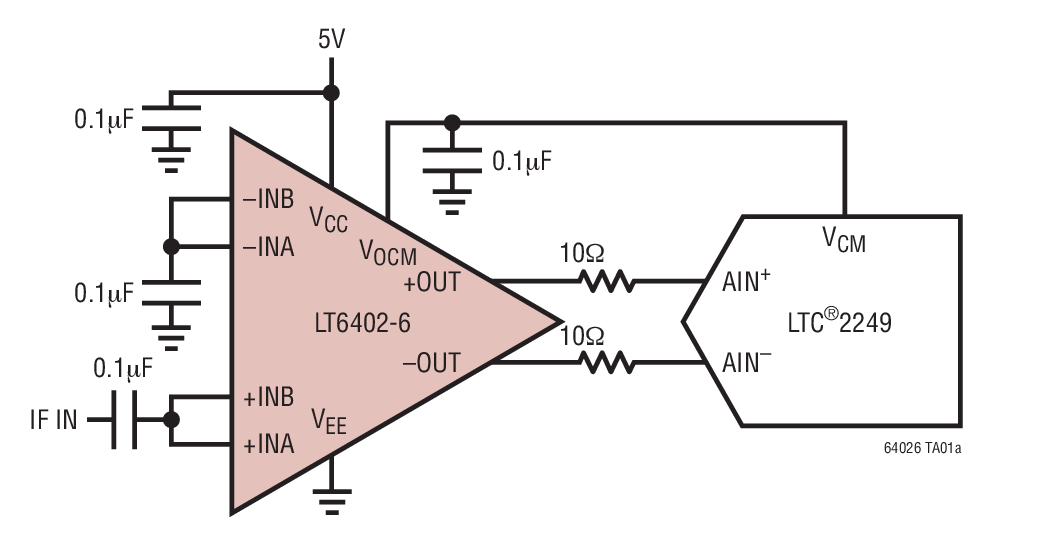

LT6402-6 是一款低失真、低噪声差分放大器/ADC 驱动器，面向频率范围为 DC 至300MHz 的应用。LT6402-6 以易用性为设计目标，且所需的支持电路极少。超低的输入参考噪声和低失真 (采用单端或差分输入) 使得 LT6402-6 成为一款适合于驱动高速 12 位和 14 位 ADC 的卓越解决方案。除了标准的未滤波输出 (+OUT 和 –OUT) 之外，LT6402-6 还具有一个内置 75MHz 差分低通滤波器和一对额外的滤波输出 (+OUTFILTERED，-OUTFILTERED)，以减少驱动高速 ADC 时的外部滤波元件。输出共模电压可以容易地通过 VOCM 引脚来设定，从而在许多应用中免除了增设一个输出变压器或 AC 耦合电容器的需要。

LT6402-6 专为满足通信收发器应用的苛刻要求而设计。它可被用作差分 ADC 驱动器、通用型差分增益部件，或在其他需要进行差分驱动的应用中使用。LT6402-6 可应用于那些需要在低至 DC 的频率条件下运行的数据采集系统。

LT6402-6 采用一个 5V 工作电源，且电流消耗为 30mA。它采用紧凑型 16 引脚3mm x 3mm QFN 封装，工作温度范围为 -40℃ 至 85℃。

特点

300MHz -3dB 带宽

6dB 固定增益

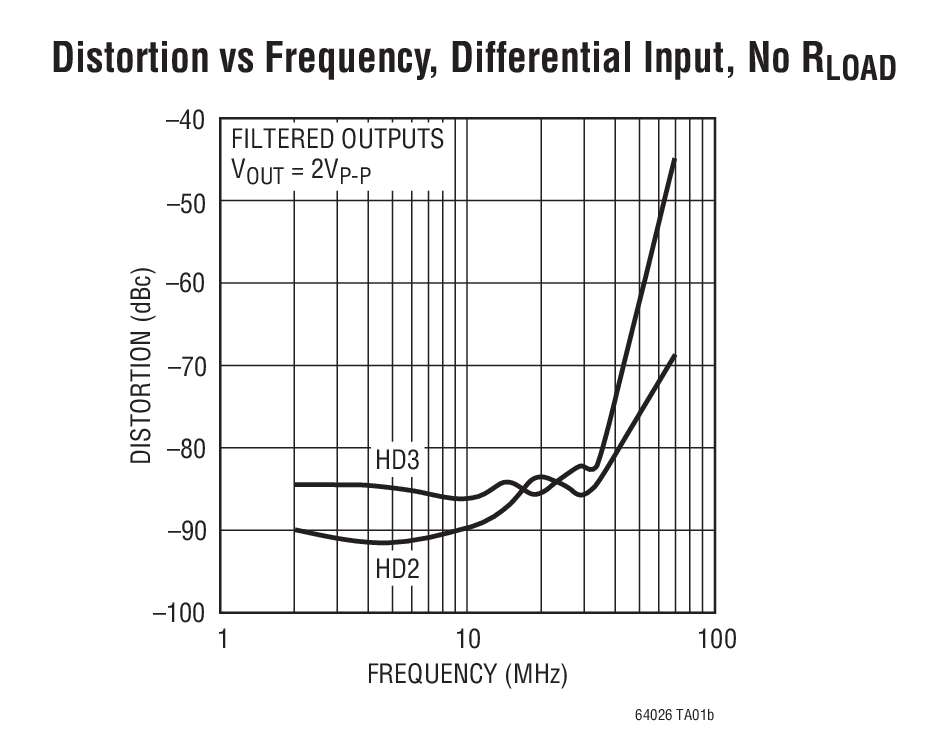

低失真： 49dBm OIP3，-85dBc HD3 (20MHz，2VP-P)

低噪声： 18.6dB NF，en = 3.8nV/√Hz (20MHz)

差分输入和输出

额外的滤波输出

可调输出共模电压

DC 或 AC 耦合操作

所需的支持电路极少

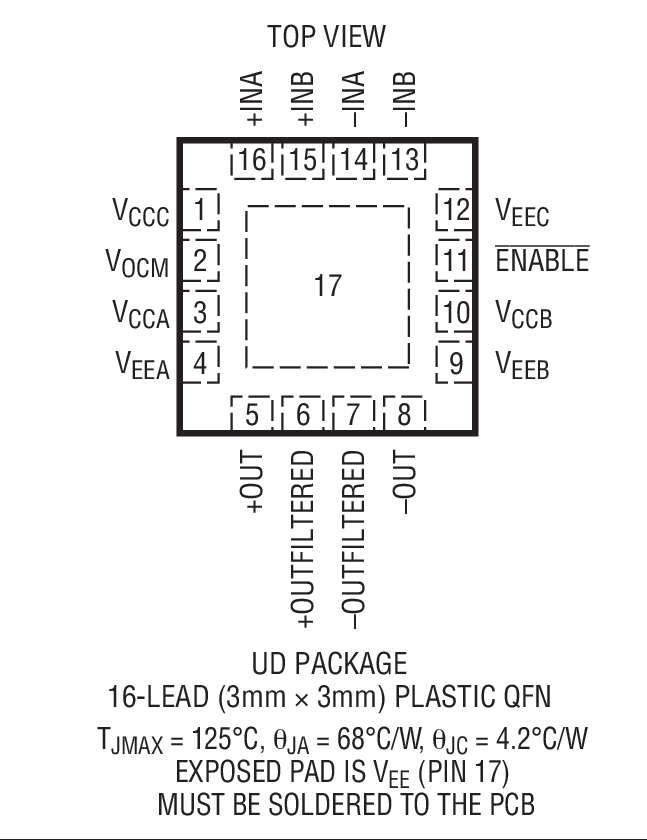

小外形、扁平 (高度仅 0.75mm) 16 引脚3mm x 3mm QFN 封装

应用
