当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC4240
LTC4240技术文档下载：
LTC4240技术文档产品手册下载
LTC4240 - 典型应用图例：

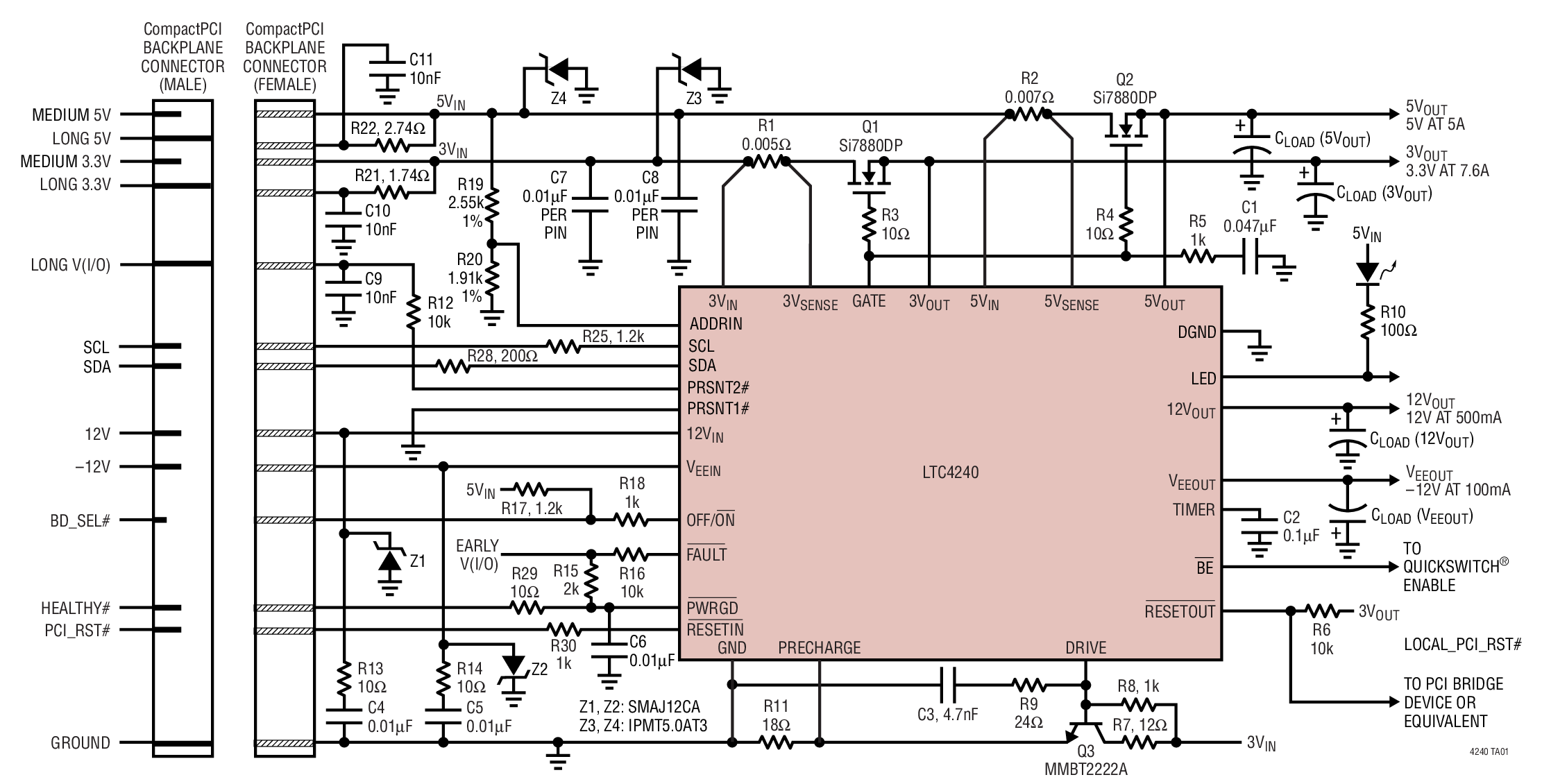

LTC4240典型应用图例一
LTC4240 - 封装图解：

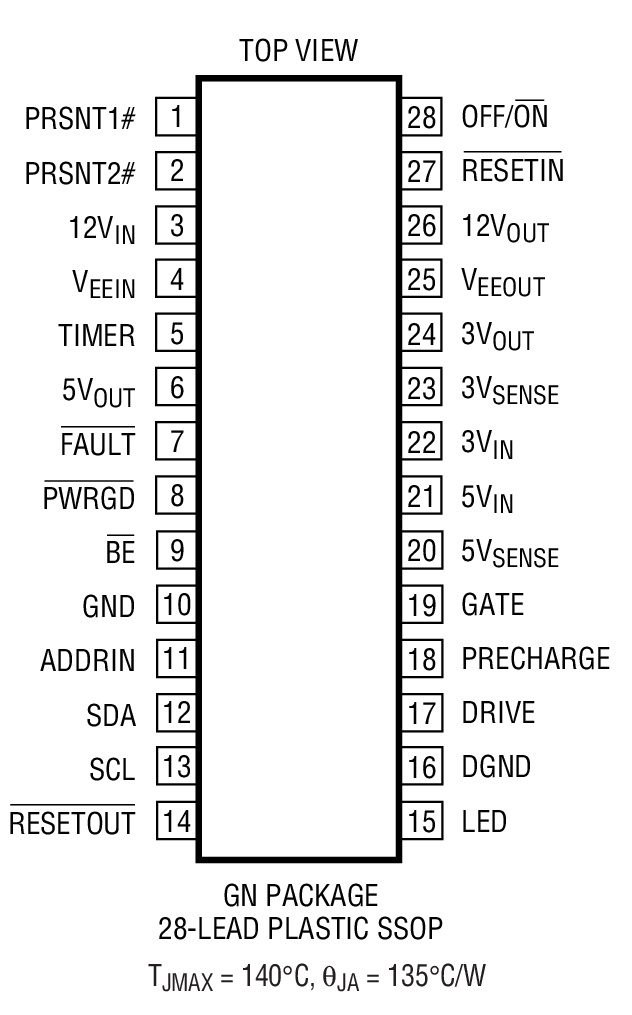

LTC4240封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4240介绍

LTC4240 - LTC4240是具 I2C 兼容接口的 CompactPCI 热插拔控制器

LTC4240是LINEAR凌力尔特公司的一款PCI 热插拔控制器产品，LTC4240是LTC4240是具 I2C 兼容接口的 CompactPCI 热插拔控制器，本站介绍了LTC4240的封装应用图解、特点和优点、功能等，并给出了与LTC4240相关的LINEAR元器件型号供参考。

LTC4240 - LTC4240是具 I2C 兼容接口的 CompactPCI 热插拔控制器 - PCI 热插拔控制器 - 监视、控制和保护 - 凌力尔特

LTC4240 - 具 I2C 兼容接口的 CompactPCI 热插拔控制器

LTC4240 - 具 I2C 兼容接口的 CompactPCI 热插拔控制器 - Linear Technology（凌力尔特）

功能描述

LTC4240是一款允许从一个带电 CompactPCI总线插槽安全地进行电路板插拔操作的热插拔控制器。LTC4240 具有一个内置的两线式 I2C 兼容型接口，以实现器件功能和电源状态的软件控制和监视。两个外部 N 沟道晶体管负责控制 3.3V 和 5V 电源，而两个内部开关则控制 -12V 和 12V 电源。电子电路断路器可保护所有 4 个电源免遭过流故障的损坏。当所有的电源电压均处在容限范围之内时，PWRGD 输出发出指示信号。OFF/ON 引脚用于实现电路板电源的通 / 断循环或使电路断路器复位。I2C 接口使得用户能够关断或接通器件、设定 RESETOUT、接通状态 LED 驱动器和无惧 12V、-12V 故障。另外，它还允许用户读取 FAULT、RESEIN、RESETOUT、PWRGD、PRSNT1# 和 PRSNT2# 引脚的状态。在某种故障情况下，I2C 接口还可用于确定 4 个电源中的哪一个产生了该故障。LTC4240 采用 28 引脚窄体 SSOP 封装。

特点
  • 允许从带电 CompactPCITM 总线安全地进行电路板的插拔操作
  • I2CTM 兼容型两线式接口
  • PRECHARGE 输出在板卡插拔期间给 I/O 引脚施加偏置
  • 可控制 3.3V、5V、12V 和 –12V 电源
  • 具电路断路器的折返电流限制功能电路
  • 片内 LOCAL_PCI_RST# 逻辑电路
  • QuickSwitch 使能输出
  • 状态 LED 驱动器
  • 用户可编程的电源电压上电速率
  • 可记录个别的电源故障
  • 采用 28 引脚窄体 SSOP 封装
    • 应用
  • 带电电路板插入 CompactPCI 总线
  • 电子电路断路器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4240CGN SSOP-28 C $5.25 $4.25
    LTC4240CGN#PBF SSOP-28 C $5.25 $4.25
    LTC4240CGN#TR SSOP-28 C $4.65
    LTC4240CGN#TRPBF SSOP-28 C $4.65
    LTC4240IGN SSOP-28 I $6.00 $4.90
    LTC4240IGN#PBF SSOP-28 I $6.00 $4.90
    LTC4240IGN#TR SSOP-28 I $5.00
    LTC4240IGN#TRPBF SSOP-28 I $5.00
