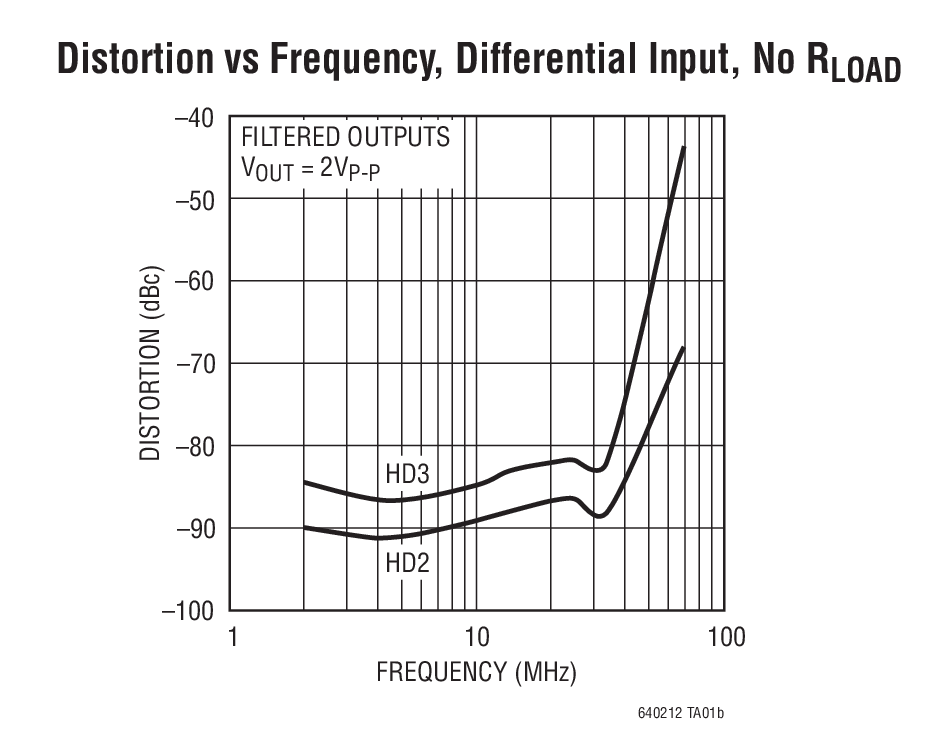

LT6402-12典型应用图例一

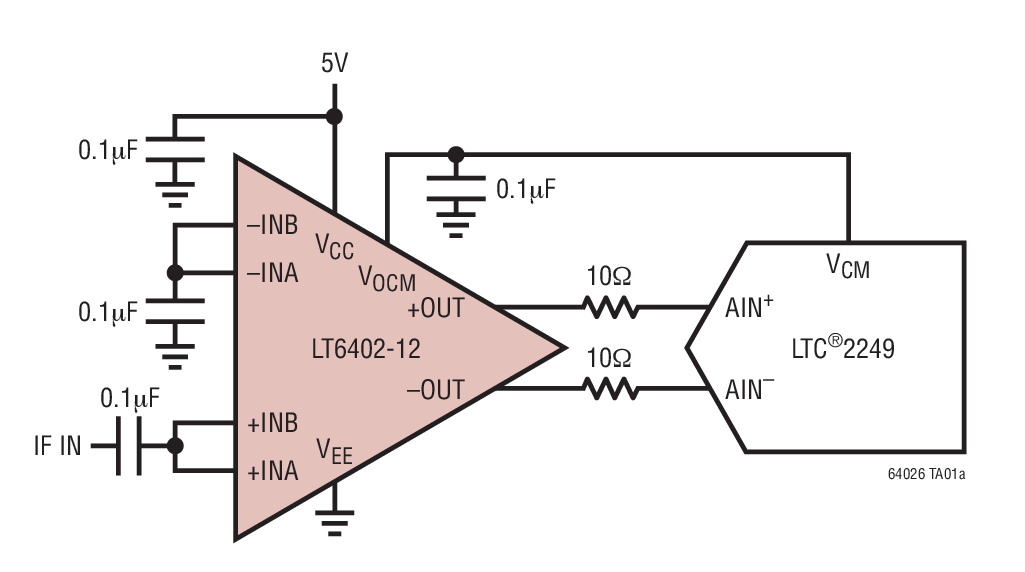

LT6402-12典型应用图例二
LT6402-12 - 封装图解:

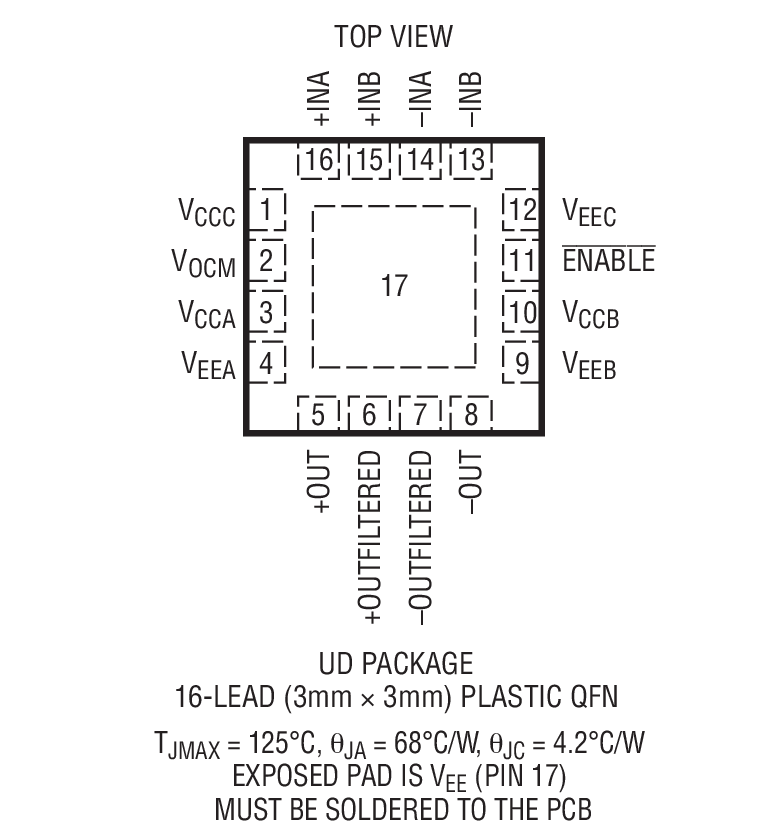

LT6402-12封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT6402-12介绍
LT6402-12 - LT6402-12是300MHz 低失真、低噪声差分放大器/ADC 驱动器 (AV = 12dB)

LT6402-12是Linear公司的一款高速放大器产品,LT6402-12是300MHz 低失真、低噪声差分放大器/ADC 驱动器 (AV = 12dB),本站介绍了LT6402-12的封装应用图解、特点和优点、功能等,并给出了与LT6402-12相关的凌力尔特元器件型号供参考。

LT6402-12 - 300MHz 低失真、低噪声差分放大器/ADC 驱动器 (AV = 12dB)

LT6402-12 - 300MHz 低失真、低噪声差分放大器/ADC 驱动器 (AV = 12dB) - Linear Technology(凌力尔特)

功能描述
LT6402-12是一款低失真、低噪声差分放大器/ADC驱动器,面向频率范围为 DC 至300MHz 的应用。LT6402-12 以易用性为设计目标,且所需的支持电路极少。超低的输入参考噪声和低失真 (采用单端或差分输入) 使得 LT6402-12 成为一款适合于驱动高速 12 位和 14 位 ADC 的卓越解决方案。除了标准的未滤波输出 (+OUT 和 –OUT) 之外,LT6402-12 还具有一个内置 75MHz 差分低通滤波器和一对额外的滤波输出 (+OUTFILTERED,-OUTFILTERED),以减少驱动高速 ADC 时的外部滤波元件。输出共模电压可以容易地通过 VOCM 引脚来设定,从而在许多应用中免除了增设一个输出变压器或 AC 耦合电容器的需要。

LT6402-12 专为满足通信收发器应用的苛刻要求而设计。它可被用作差分 ADC 驱动器、通用型差分增益部件,或在其他需要进行差分驱动的应用中使用。LT6402-12 可应用于那些需要在低至 DC 的频率条件下运行的数据采集系统。

LT6402-12 采用一个 5V 工作电源,且电流消耗为 30mA。它采用紧凑型 16 引脚 3mm x 3mm QFN 封装,工作温度范围为 -40℃ 至 85℃。
特点
  • 300MHz -3dB 带宽
  • 12dB 固定增益
  • 低失真: 43dBm OIP3,-82dBc HD3 (20MHz,2VP-P)
  • 低噪声: 15dB NF,en = 2.6nV/√Hz (20MHz)
  • 差分输入和输出
  • 额外的滤波输出
  • 可调输出共模电压
  • DC 或 AC 耦合操作
  • 所需的支持电路极少
  • 小外形、扁平 (高度仅 0.75mm) 16 引脚 3mm x 3mm QFN 封装
  • 应用
  • 下列用途的差分 ADC 驱动器: 成像 通信
  • 差分驱动器/接收器
  • 单端至差分转换
  • 差分至单端转换
  • 电平移位
  • IF 采样接收器
  • SAW 滤波器接口/缓冲
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6402CUD-12#PBF 3x3 QFN-16 C $3.39 $2.39
    LT6402CUD-12#TRPBF 3x3 QFN-16 C $2.45
    LT6402IUD-12#PBF 3x3 QFN-16 I $3.90 $2.75
    LT6402IUD-12#TRPBF 3x3 QFN-16 I $2.81
