当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT6203
LT6203技术文档下载：
LT6203技术文档产品手册下载
LT6203 - 典型应用图例：

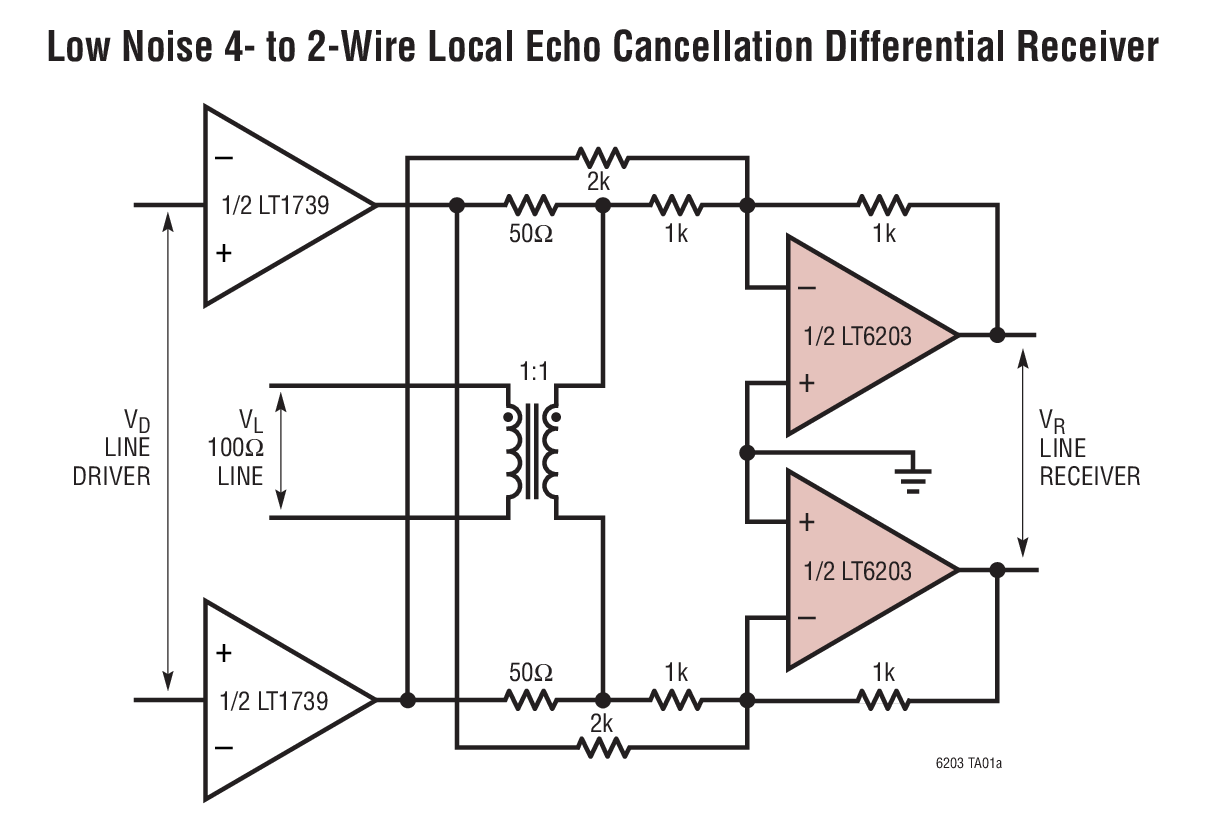

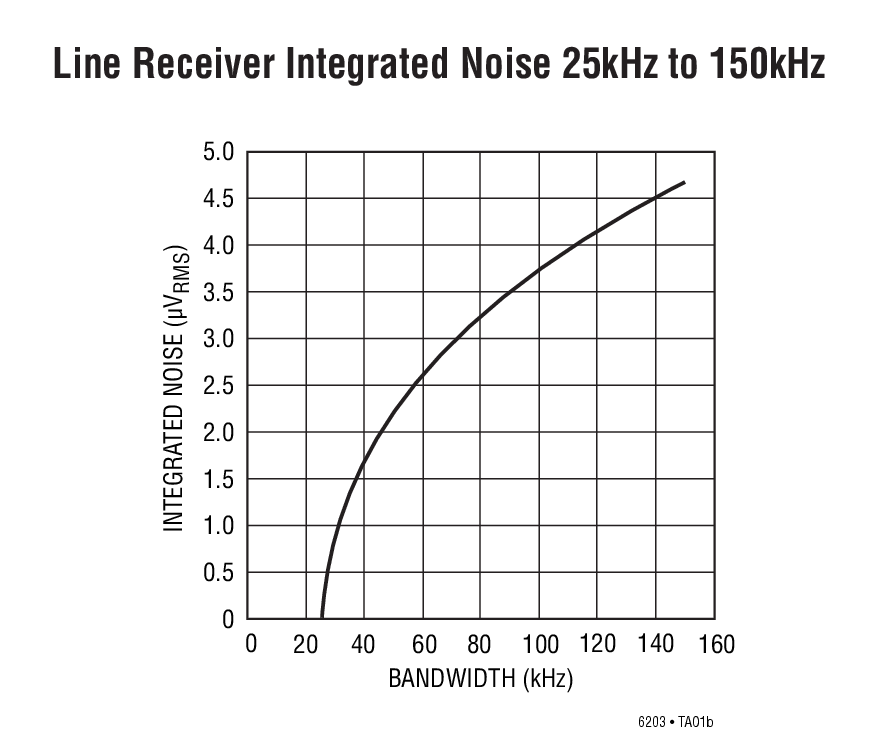

LT6203典型应用图例一
LT6203典型应用图例二
LT6203 - 封装图解：

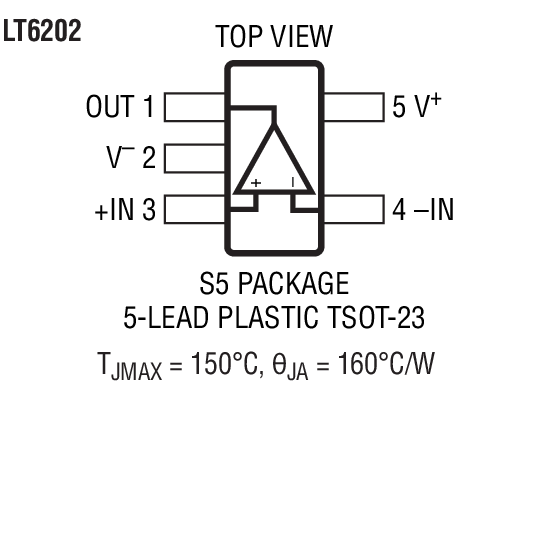

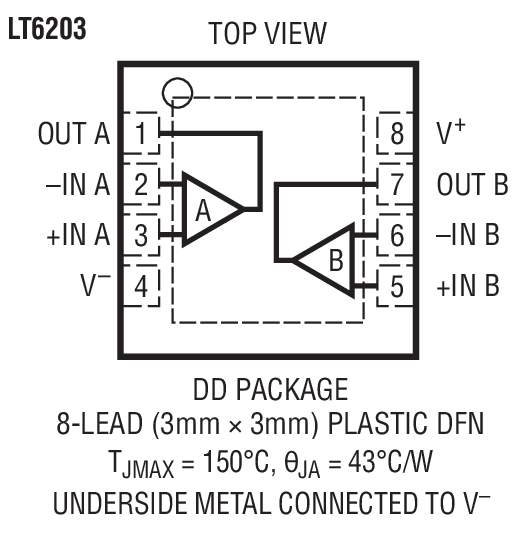

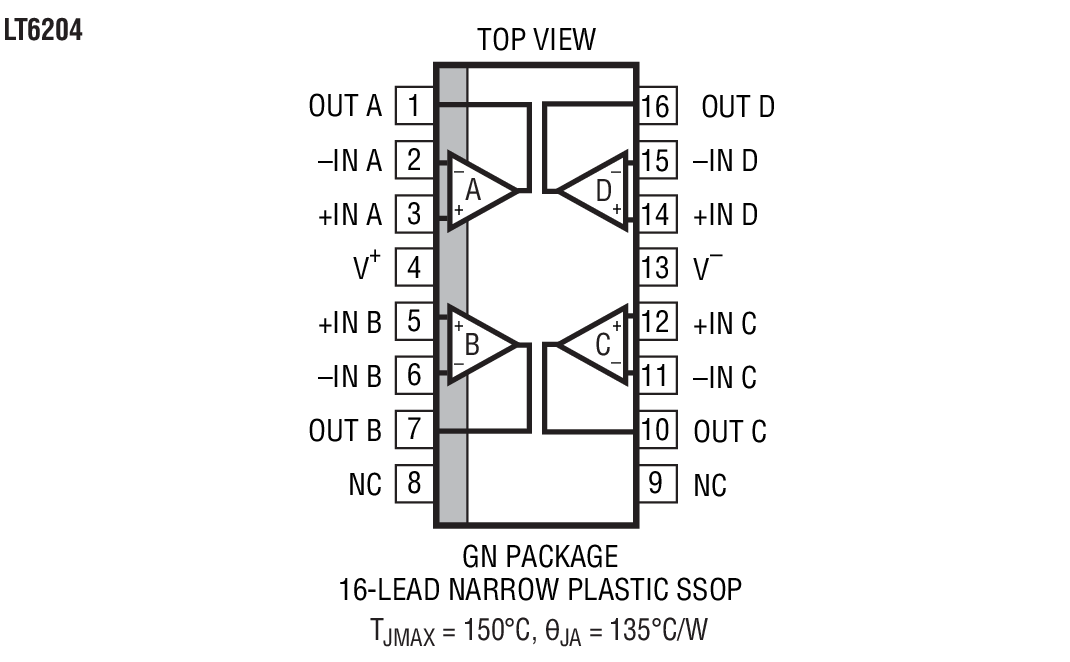

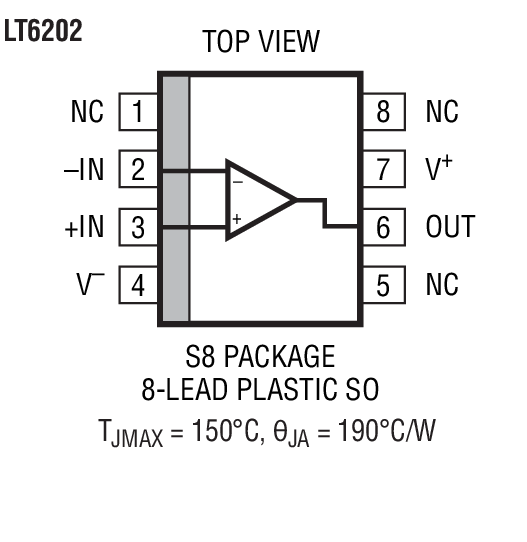

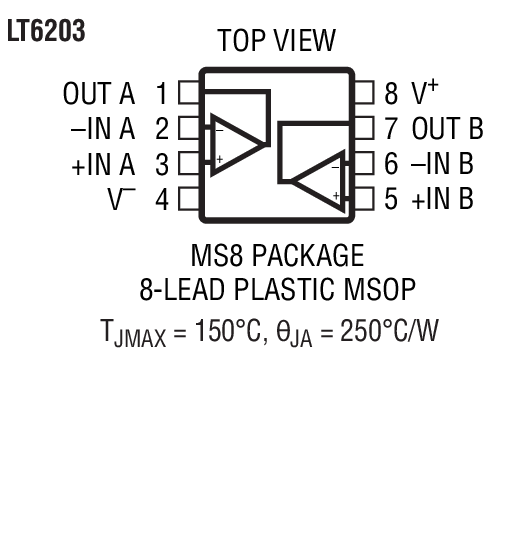

LT6203封装图解一
LT6203封装图解二
LT6203封装图解三
LT6203封装图解四
LT6203封装图解五
LT6203封装图解六
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT6203介绍

LT6203 - LT6203是轨至轨输入和输出、1.9nV/√Hz 超低噪声、低功率、100MHz 双路运算放大器

LT6203是LINEAR凌力尔特公司的一款精准放大器产品，LT6203是LT6203是轨至轨输入和输出、1.9nV/√Hz 超低噪声、低功率、100MHz 双路运算放大器，本站介绍了LT6203的封装应用图解、特点和优点、功能等，并给出了与LT6203相关的LINEAR元器件型号供参考。

LT6203 - LT6203是轨至轨输入和输出、1.9nV/√Hz 超低噪声、低功率、100MHz 双路运算放大器 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LT6203 - 轨至轨输入和输出、1.9nV/√Hz 超低噪声、低功率、100MHz 双路运算放大器

LT6203 - 轨至轨输入和输出、1.9nV/√Hz 超低噪声、低功率、100MHz 双路运算放大器 - Linear Technology（凌力尔特）

功能描述

LT6202 / LT6203 / LT6204 是低噪声、轨至轨输入和输出、整体增益稳定的单 / 双 / 四运算放大器，它们具有 1.9nV/√Hz 的噪声电压，每个放大器仅吸收 2.5mA 的供电电流。这些放大器把非常低噪声和供电电流与 100MHz 的增益带宽乘积、25V/us 的转换速率结合在一起，并针对低电源电压信号调节系统进行了优化。

这些放大器能在 2.5V 至 12.6V 的电源电压条件下维持自身的性能，并针对 3V、5V 和 ±5V 电源拟订了技术规格。在 1MHz 条件下，谐波失真低于 -80dBc，使得这些放大器成为低功率数据采集系统的恰当之选。

LT6202 采用 5 引脚 TSOT-23 封装和 8 引脚 SO 封装；LT6203 则采用具有标准运算放大器引脚配置的 8 引脚 SO 封装和 MSOP 封装。为实现紧凑型的电路排版，LT6203 也可提供纤巧幼小的无引线式 (DFN) 封装。LT6204 四路放大器采用了 16 引脚 SSOP 和 14 引脚 SO 封装。这些器件可用作许多运放的插入式替代产品，以改进输入 / 输出范围和噪声性能。


特点
  • 低噪声电压：1.9nV/√Hz (100kHz)
  • 低供电电流：每放大器 3mA (最大值)
  • 增益带宽乘积：100MHz
  • 两个 LT6203 于纤巧的 DFN 封装内
  • 低失真：在 1MHz 条件下为 -80dB
  • 低失调电压：500µV (最大值)
  • 宽电源电压范围：2.5V 至 12.6V
  • 输入共模范围包括正负电源电压
  • 轨至轨输出摆动
  • 共模抑制比：90dB (典型值)
  • 整体增益稳定
  • 低噪声电流：1.1pA/√Hz
  • 输出电流：30mA (最小值)
  • 工作温度范围：：-40ºC 至 85ºC
  • 扁平 (1mm) SOT-23 (ThinSOTTM) 封装
    • 应用
  • 低噪声、低功率信号处理
  • 有源滤波器
  • 轨至轨缓冲放大器
  • 驱动 A/D 变换器
  • DSL 接收器
  • 用电池供电 / 以电池为备用电源的设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6203CDD 3x3 DFN-8 C $3.76 $2.74
    LT6203CDD#PBF 3x3 DFN-8 C $3.76 $2.74
    LT6203CDD#TR 3x3 DFN-8 C $2.79
    LT6203CDD#TRPBF 3x3 DFN-8 C $2.79
    LT6203CMS8 MS-8 C $3.50 $2.55
    LT6203CMS8#PBF MS-8 C $3.50 $2.55
    LT6203CMS8#TR MS-8 C $2.61
    LT6203CMS8#TRPBF MS-8 C $2.61
    LT6203CS8 SO-8 C $3.40 $2.45
    LT6203CS8#PBF SO-8 C $3.40 $2.45
    LT6203CS8#TR SO-8 C $2.51
    LT6203CS8#TRPBF SO-8 C $2.51
    LT6203HMS8#PBF MS-8 H $4.73 $3.63
    LT6203HMS8#TRPBF MS-8 H $3.69
    LT6203IDD 3x3 DFN-8 I $4.62 $3.55
    LT6203IDD#PBF 3x3 DFN-8 I $4.62 $3.55
    LT6203IDD#TR 3x3 DFN-8 I $3.60
    LT6203IDD#TRPBF 3x3 DFN-8 I $3.60
    LT6203IMS8 MS-8 I $4.30 $3.30
    LT6203IMS8#PBF MS-8 I $4.30 $3.30
    LT6203IMS8#TR MS-8 I $3.36
    LT6203IMS8#TRPBF MS-8 I $3.36
    LT6203IS8 SO-8 I $4.15 $3.20
    LT6203IS8#PBF SO-8 I $4.15 $3.20
    LT6203IS8#TR SO-8 I $3.26
    LT6203IS8#TRPBF SO-8 I $3.26
