LTC5510 - 1MHz 至 6GHz、宽带、高线性度有源混频器

LTC5510 - 1MHz 至 6GHz、宽带、高线性度有源混频器 - Linear Technology（凌力尔特）

功能描述

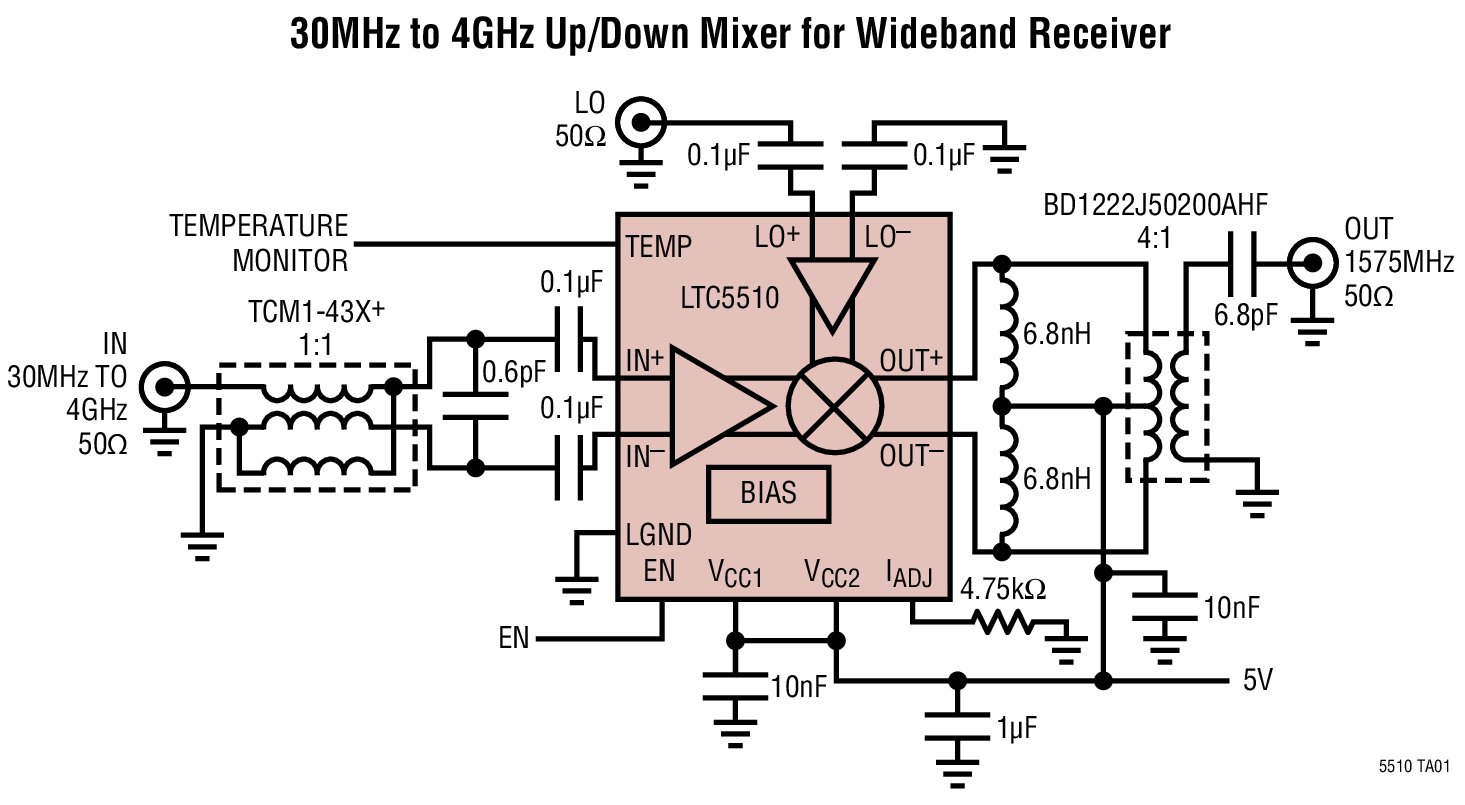

LTC5510 是一款高线性度混频器，专为要求非常宽输入带宽、低失真和低 LO 泄漏的应用而优化。该芯片包括一个双平衡有源混频器以及一个输入缓冲器和一个高速 LO 放大器。输入专为使用 1:1 传输线平衡-不平衡变压器而优化，因而实现了非常宽带的阻抗匹配。该混频器可用于上变频和下变频，并能在宽带系统中使用。

LO 可以进行差分或单端驱动，且只需要 0dBm 的 LO 功率来实现卓越的低失真和噪声性能，同时还降低了外部驱动电路要求。LTC5510 可提供低 LO 泄漏，从而极大地降低了采用输出滤波以满足 LO 抑制要求的需要。

LTC5510 专为 5V 电源而优化，但也可采用一个 3.3V 电源 (性能略有下降)。停机功能允许停用器件以进一步节省功率。

特点

输入频率范围至 6GHz

50Ω 匹配输入 (从 30MHz 至 >3GHz)

能够进行上变频和下变频

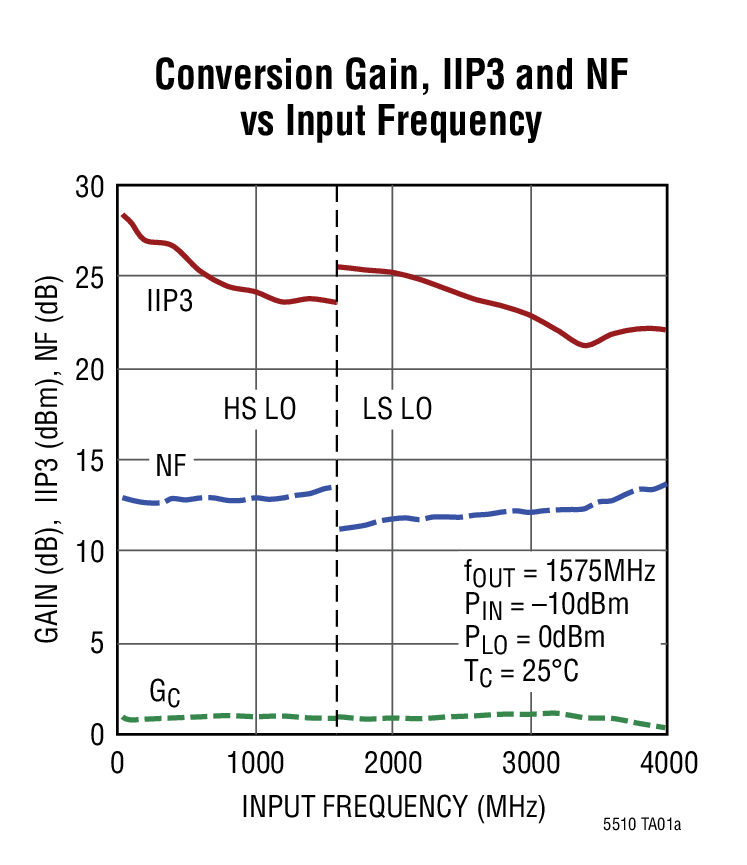

OIP3：在 fOUT = 1575MHz 时为 27dBm

1.5dB 转换增益

噪声指数：在 fOUT = 1575MHz 时为 11.6dB

高输入 P1dB：在 5V 时为 11dBm

5V 或 3.3V 电源 (在 105mA)

停机控制
