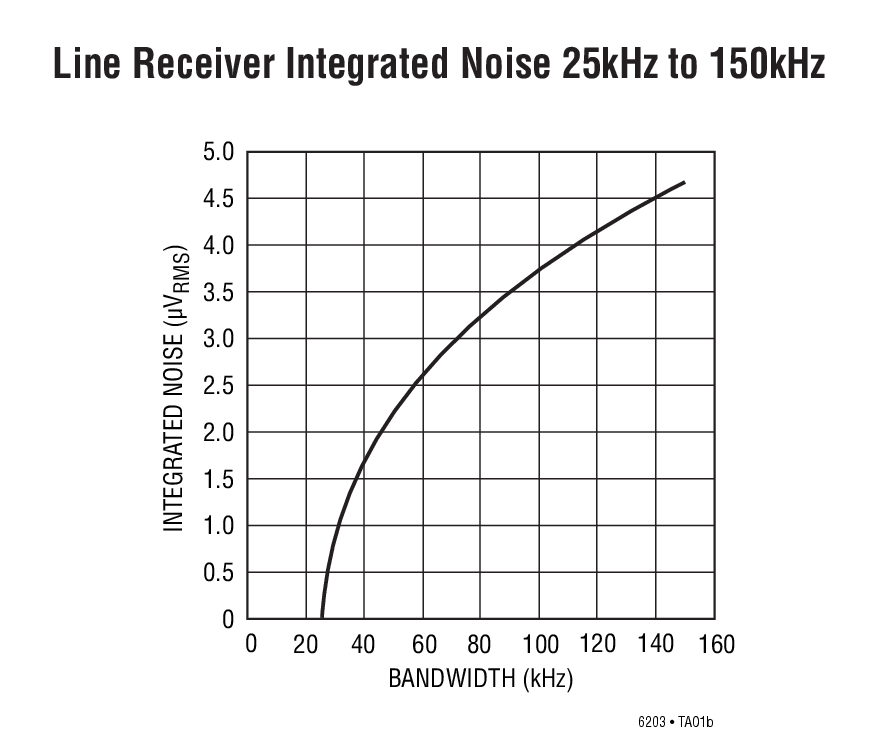

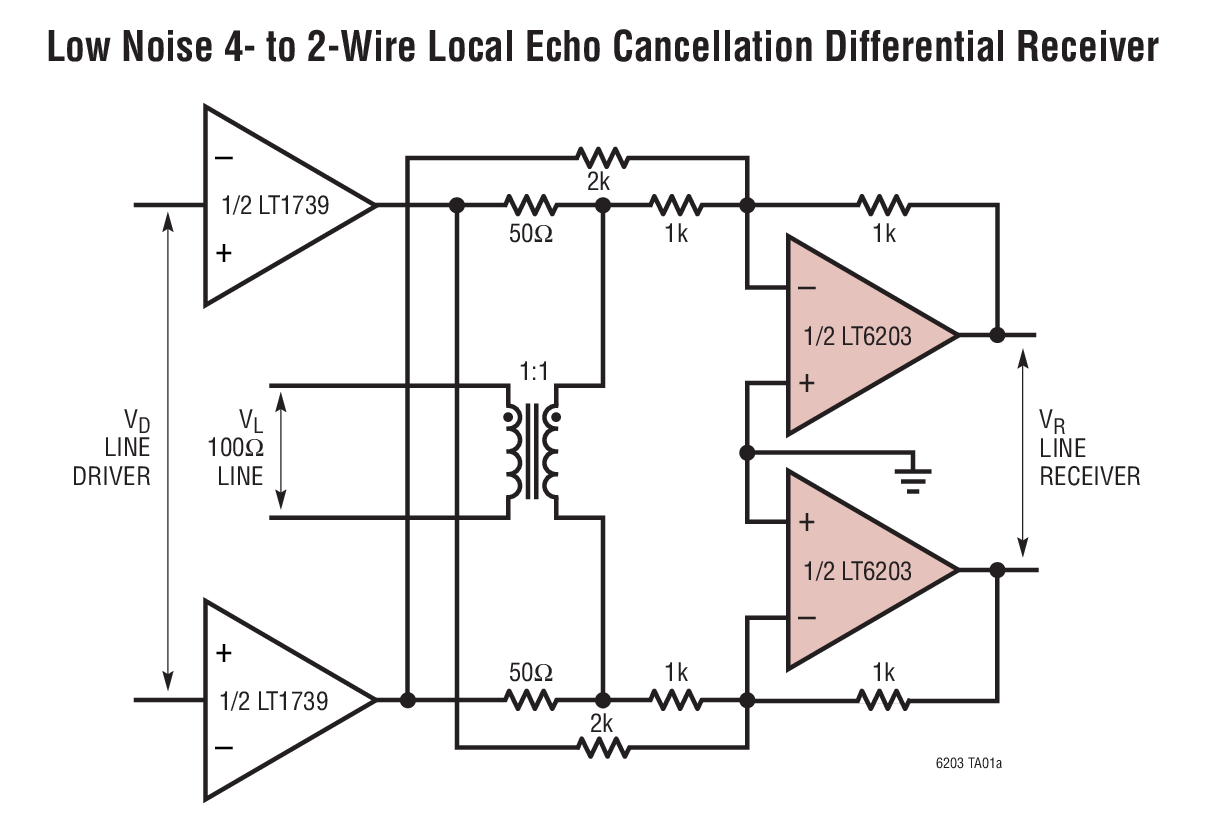

LT6202 - 典型应用图例：

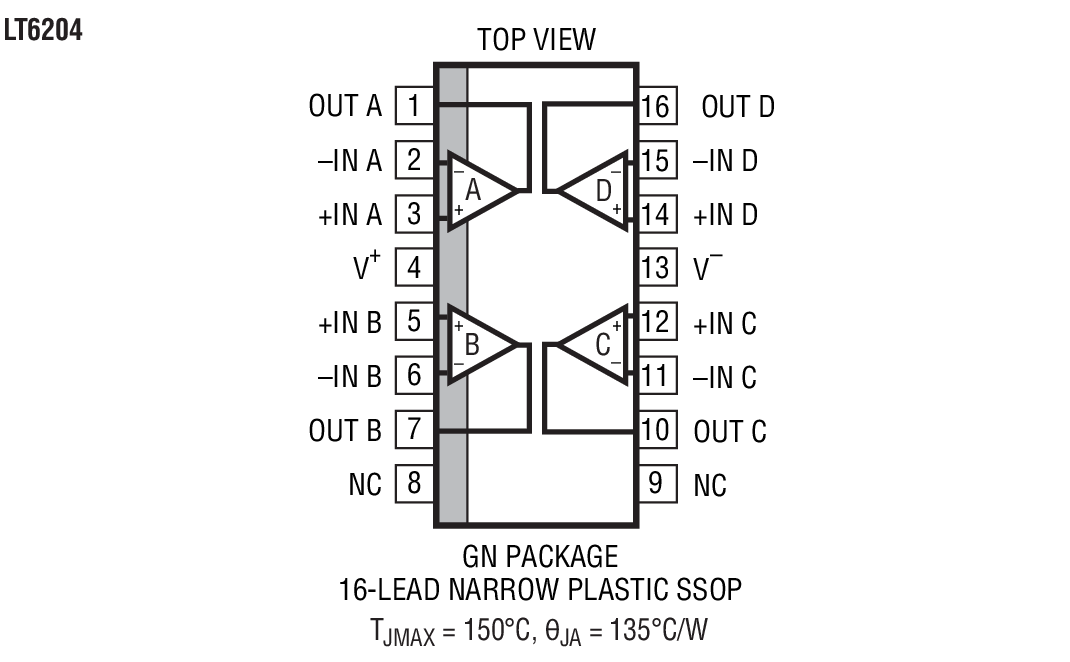

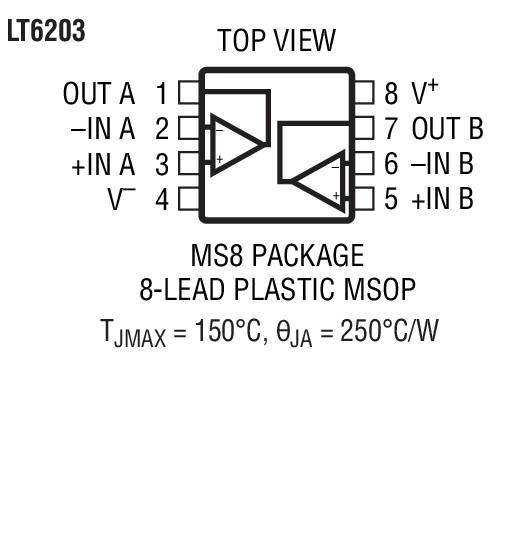

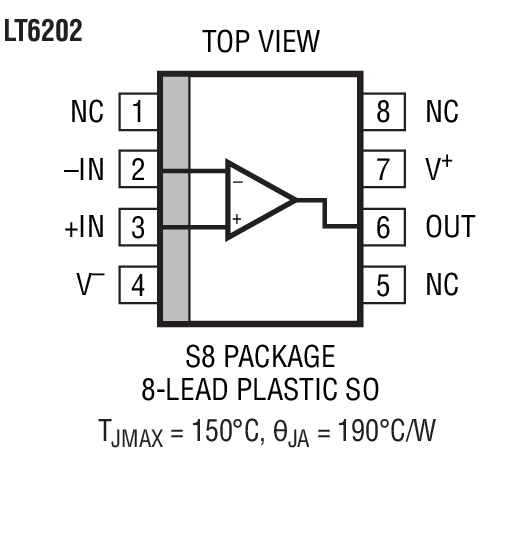

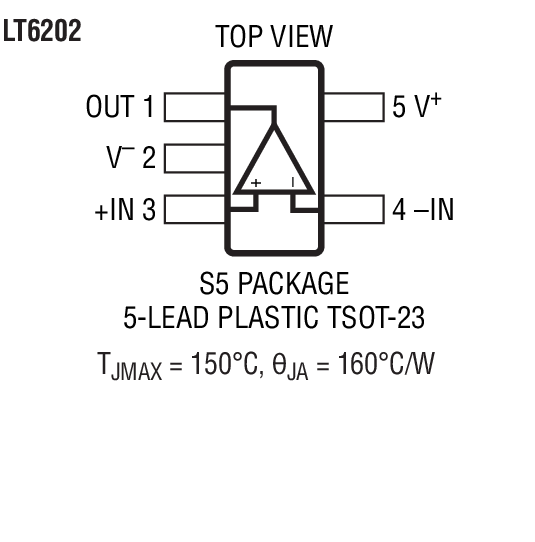

LT6202 - 封装图解：

LINEAR凌力尔特芯片：

LT6202 - LT6202是轨至轨输入和输出、1.9nV/√Hz 超低噪声、低功率、100MHz 单路运算放大器

LT6202是LINEAR凌力尔特公司的一款精准放大器产品，LT6202是LT6202是轨至轨输入和输出、1.9nV/√Hz 超低噪声、低功率、100MHz 单路运算放大器，本站介绍了LT6202的封装应用图解、特点和优点、功能等，并给出了与LT6202相关的LINEAR元器件型号供参考。

LT6202 - LT6202是轨至轨输入和输出、1.9nV/√Hz 超低噪声、低功率、100MHz 单路运算放大器 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LT6202 - 轨至轨输入和输出、1.9nV/√Hz 超低噪声、低功率、100MHz 单路运算放大器

LT6202 - 轨至轨输入和输出、1.9nV/√Hz 超低噪声、低功率、100MHz 单路运算放大器 - Linear Technology（凌力尔特）

功能描述

LT6202 / LT6203 / LT6204 是低噪声、轨至轨输入和输出、整体增益稳定的单 / 双 / 四运算放大器，它们具有 1.9nV/√Hz 的噪声电压，每个放大器仅吸收 2.5mA 的供电电流。这些放大器把非常低噪声和供电电流与 100MHz 的增益带宽乘积、25V/us 的转换速率结合在一起，并针对低电源电压信号调节系统进行了优化。

这些放大器能在 2.5V 至 12.6V 的电源电压条件下维持自身的性能，并针对 3V、5V 和 ±5V 电源拟订了技术规格。在 1MHz 条件下，谐波失真低于 -80dBc，使得这些放大器成为低功率数据采集系统的恰当之选。

LT6202 采用 5 引脚 TSOT-23 封装和 8 引脚 SO 封装；LT6203 则采用具有标准运算放大器引脚配置的 8 引脚 SO 封装和 MSOP 封装。为实现紧凑型的电路排版，LT6203 也可提供纤巧幼小的无引线式 (DFN) 封装。LT6204 四路放大器采用了 16 引脚 SSOP 和 14 引脚 SO 封装。这些器件可用作许多运放的插入式替代产品，以改进输入 / 输出范围和噪声性能。

特点

低噪声电压：1.9nV/√Hz (100kHz)

低供电电流：每放大器 3mA (最大值)

增益带宽乘积：100MHz

两个 LT6203 于纤巧的 DFN 封装内

低失真：在 1MHz 条件下为 -80dB

低失调电压：500µV (最大值)

宽电源电压范围：2.5V 至 12.6V

输入共模范围包括正负电源电压

轨至轨输出摆动

共模抑制比：90dB (典型值)

整体增益稳定

低噪声电流：1.1pA/√Hz

输出电流：30mA (最小值)

工作温度范围：-40ºC 至 85ºC

扁平 (1mm) SOT-23 (ThinSOTTM) 封装

应用

低噪声、低功率信号处理

有源滤波器

轨至轨缓冲放大器

驱动 A/D 变换器

DSL 接收器

用电池供电 / 以电池为备用电源的设备

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT6202CS5	SOT-23	C	$2.18
LT6202CS5#PBF	SOT-23	C	$2.18
LT6202CS5#TR	SOT-23	C	$2.18	$1.55
LT6202CS5#TRM	SOT-23	C	$2.18	$1.57
LT6202CS5#TRMPBF	SOT-23	C	$2.18	$1.57
LT6202CS5#TRPBF	SOT-23	C	$2.18	$1.55
LT6202CS8	SO-8	C	$1.90	$1.45
LT6202CS8#PBF	SO-8	C	$1.90	$1.45
LT6202CS8#TR	SO-8	C		$1.51
LT6202CS8#TRPBF	SO-8	C		$1.51
LT6202HS5#PBF	SOT-23	H	$2.97
LT6202HS5#TRMPBF	SOT-23	H	$2.97	$2.21
LT6202HS5#TRPBF	SOT-23	H		$2.16
LT6202IS5	SOT-23	I	$2.68
LT6202IS5#PBF	SOT-23	I	$2.68
LT6202IS5#TR	SOT-23	I	$2.68	$1.96
LT6202IS5#TRM	SOT-23	I	$2.68	$1.98
LT6202IS5#TRMPBF	SOT-23	I	$2.68	$1.98
LT6202IS5#TRPBF	SOT-23	I	$2.68	$1.96
LT6202IS8	SO-8	I	$2.40	$1.80
LT6202IS8#PBF	SO-8	I	$2.40	$1.80
LT6202IS8#TR	SO-8	I		$1.86
LT6202IS8#TRPBF	SO-8	I		$1.86
