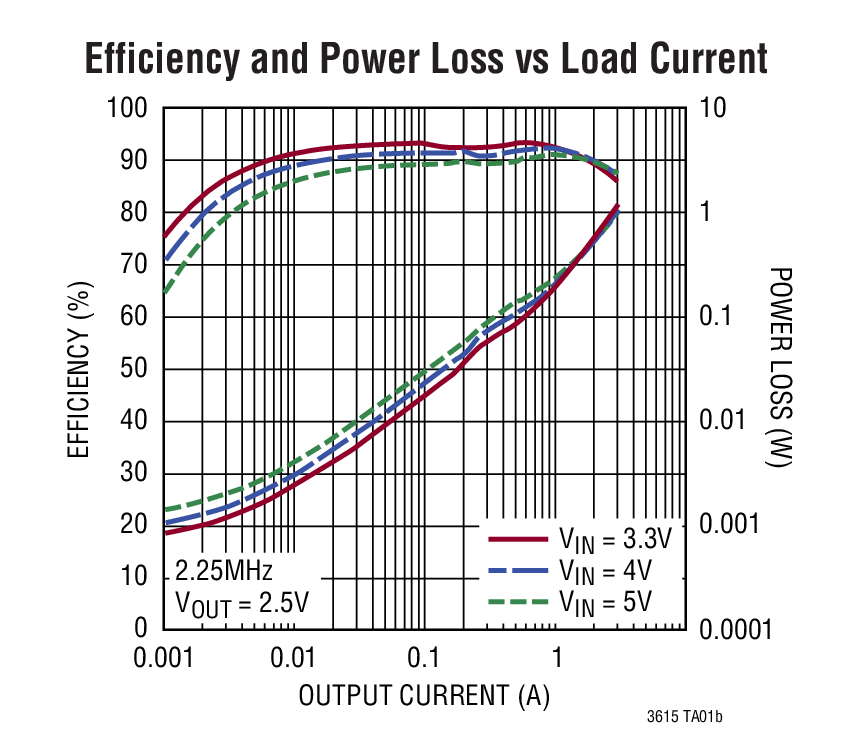

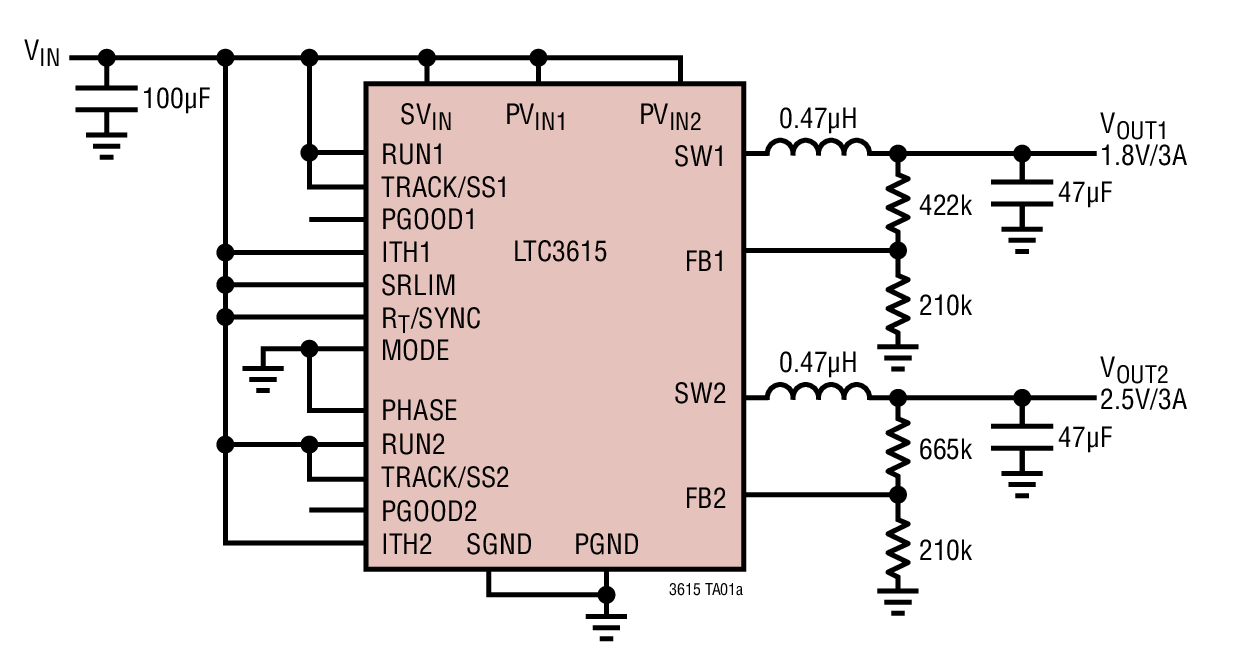

LTC3615 - 典型应用图例：

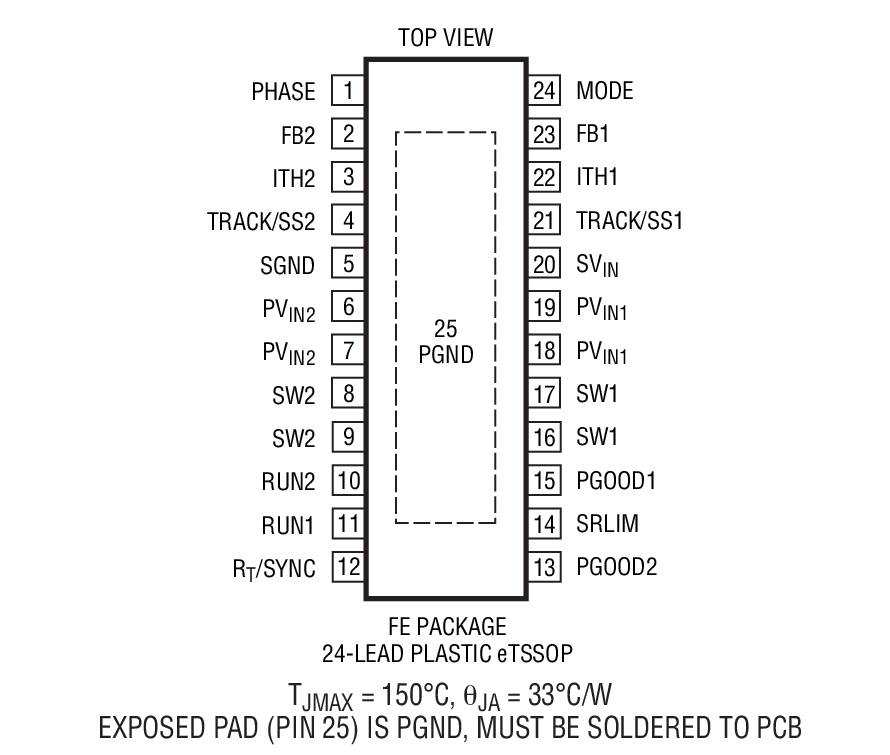

LTC3615 - 封装图解：

LTC3615 - LTC3615是双通道、4MHz、3A、同步降压型 DC/DC 转换器

LTC3615是Linear公司的一款内部开关电源降压产品，LTC3615是双通道、4MHz、3A、同步降压型 DC/DC 转换器，本站介绍了LTC3615的封装应用图解、特点和优点、功能等，并给出了与LTC3615相关的凌力尔特元器件型号供参考。

LTC3615 - 双通道、4MHz、3A、同步降压型 DC/DC 转换器

LTC3615 / LTC3615-1 - 双通道、4MHz、3A、同步降压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3615 / LTC3615-1 是一款双通道、3A、同步降压型稳压器，采用一种电流模式、恒定频率架构。DC 电源电流仅为 130μA (在无负载时执行突发模式操作)，并保持了输出电压，在停机模式中降至零电流。2.25V 至 5.5V 的输入电源范围使器件非常适合于单节锂离子电池应用。100% 占空比能力可提供低压差操作，从而延长了电池供电式系统中的工作时间。

该器件的工作频率可在外部设置至高达 4MHz，因而允许使用小的表面贴装型电感器。在两个通道之间可以选择 0°、90° 或 180° (LTC3615) 或 140° / 180° (LTC3615-1)相移，以在双通道 3A 或单通道 6A 输出配置中最大限度地减小输入电流纹波和输出电压纹波。可编程转换速率限制功能降低了 EMI，而且可运用高达 4MHz 的外部同步。

内部同步开关提升了效率，并免除了增设外部箝位二极管的需要，从而节省了外部组件和板级空间。

LTC3615 / LTC3615-1 采用无引线 24 引脚 4mm x 4mm QFN 封装和耐热性能增强型 24 引脚 TSSOP 封装。

特点

高效率：达 94%

具 2 x 3A 输出电流能力的双路输出

低输出纹波突发模式 (Burst Mode) 操作：IQ = 130μA

2.25V 至 5.5V 输入电压范围

±1% 输出电压准确度

输出电压低至 0.6V

开关引脚上的可编程转换速率

低压差操作：100% 占空比

停机电流：≤1μA

可调开关频率：高达 4MHz

内部或外部补偿

可选的脉冲跳跃 / 强制连续 / 具可调突发箝位的突发模式操作

可任选的有源电压定位 (AVP) 和内部补偿

通道之間的 0° / 90° / 180° (LTC3615) 或 140° / 180° 可選相移

固定内部和可编程外部软起动

准确的启动跟踪能力

DDR 存储模式的 IOUT = ±1.5A

采用 4mm x 4mm QFN-24 封装和 TSSOP-24 封装

应用

负载点电源

分布式电源

便携式计算机系统

DDR 存储终端

手持式设备

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3615EFE-1#PBF	TSSOP-24	E	$5.86	$4.10
LTC3615EFE-1#TRPBF	TSSOP-24	E		$4.16
LTC3615EFE#PBF	TSSOP-24	E	$5.86	$4.10
LTC3615EFE#TRPBF	TSSOP-24	E		$4.16
LTC3615EUF-1#PBF	4x4 QFN-24	E	$5.64	$3.95
LTC3615EUF-1#TRPBF	4x4 QFN-24	E		$4.01
LTC3615EUF#PBF	4x4 QFN-24	E	$5.64	$3.95
LTC3615EUF#TRPBF	4x4 QFN-24	E		$4.01
LTC3615HFE-1#PBF	TSSOP-24	H	$7.64	$5.35
LTC3615HFE-1#TRPBF	TSSOP-24	H		$5.41
LTC3615HFE#PBF	TSSOP-24	H	$7.64	$5.35
LTC3615HFE#TRPBF	TSSOP-24	H		$5.41
LTC3615HUF-1#PBF	4x4 QFN-24	H	$7.14	$5.00
LTC3615HUF-1#TRPBF	4x4 QFN-24	H		$5.06
LTC3615HUF#PBF	4x4 QFN-24	H	$7.14	$5.00
LTC3615HUF#TRPBF	4x4 QFN-24	H		$5.06
LTC3615IFE-1#PBF	TSSOP-24	I	$6.89	$4.82
LTC3615IFE-1#TRPBF	TSSOP-24	I		$4.88
LTC3615IFE#PBF	TSSOP-24	I	$6.89	$4.82
LTC3615IFE#TRPBF	TSSOP-24	I		$4.88
LTC3615IUF	4x4 QFN-24	I	$6.64	$4.65
LTC3615IUF-1#PBF	4x4 QFN-24	I	$6.64	$4.65
LTC3615IUF-1#TRPBF	4x4 QFN-24	I		$4.71
LTC3615IUF#PBF	4x4 QFN-24	I	$6.64	$4.65
LTC3615IUF#TR	4x4 QFN-24	I		$4.71
LTC3615IUF#TRPBF	4x4 QFN-24	I		$4.71
LTC3615MPFE-1#PBF	TSSOP-24	MP	$18.57	$13.00
LTC3615MPFE-1#TRPBF	TSSOP-24	MP		$13.06
LTC3615MPFE#PBF	TSSOP-24	MP	$18.57	$13.00
LTC3615MPFE#TRPBF	TSSOP-24	MP		$13.06
LTC3615MPUF-1#PBF	4x4 QFN-24	MP	$17.93	$12.55
LTC3615MPUF-1#TRPBF	4x4 QFN-24	MP		$12.61
LTC3615MPUF#PBF	4x4 QFN-24	MP	$17.93	$12.55
LTC3615MPUF#TRPBF	4x4 QFN-24	MP		$12.61
